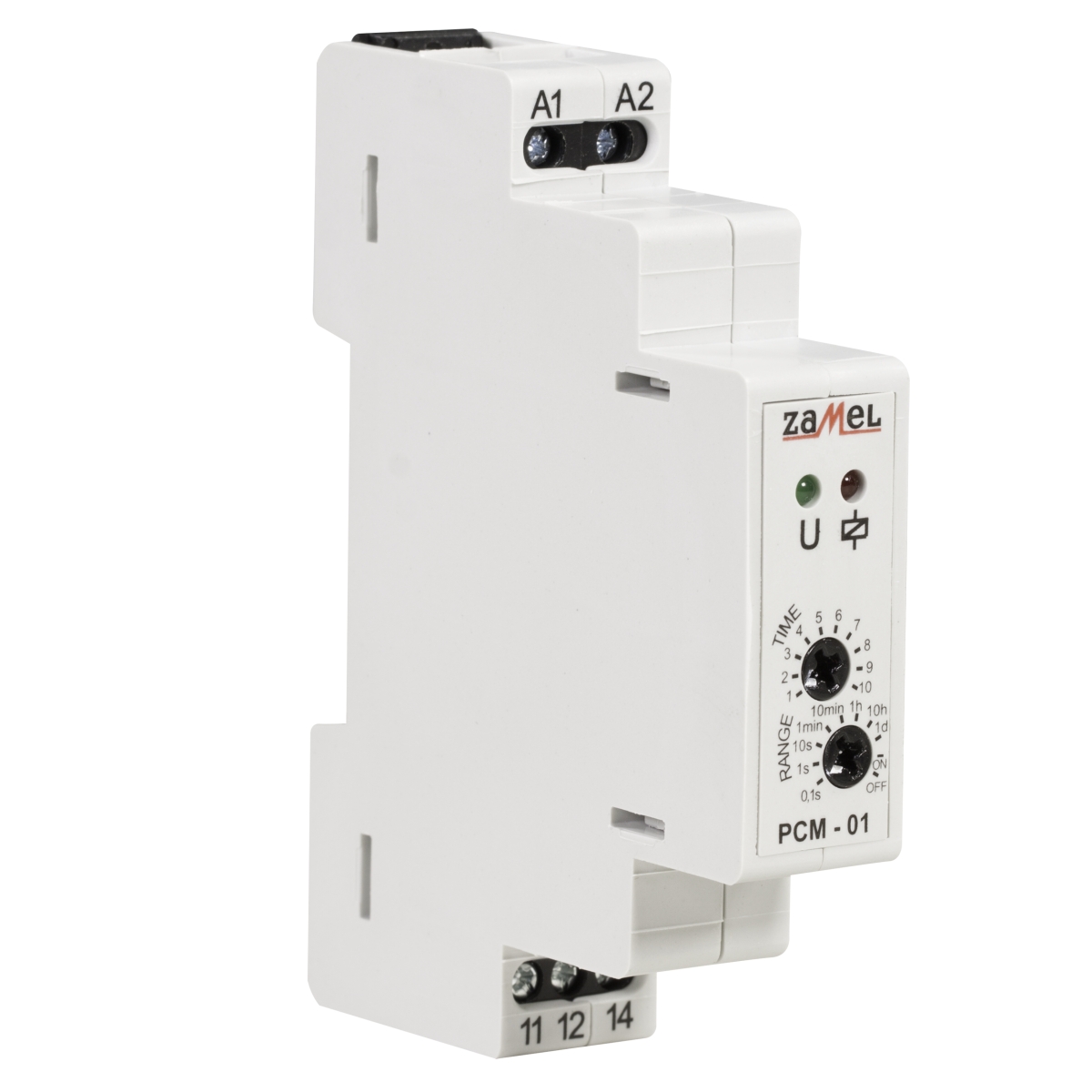

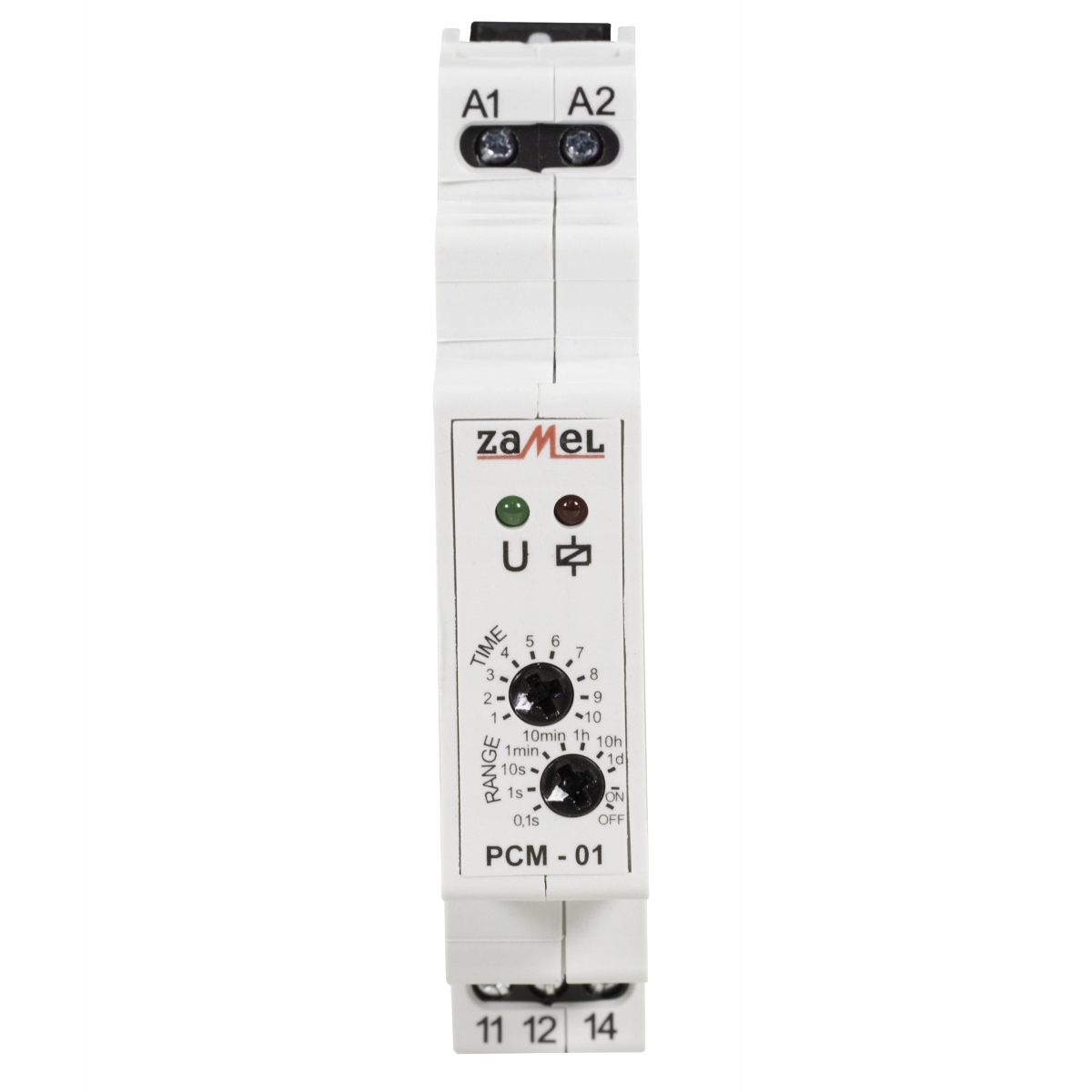

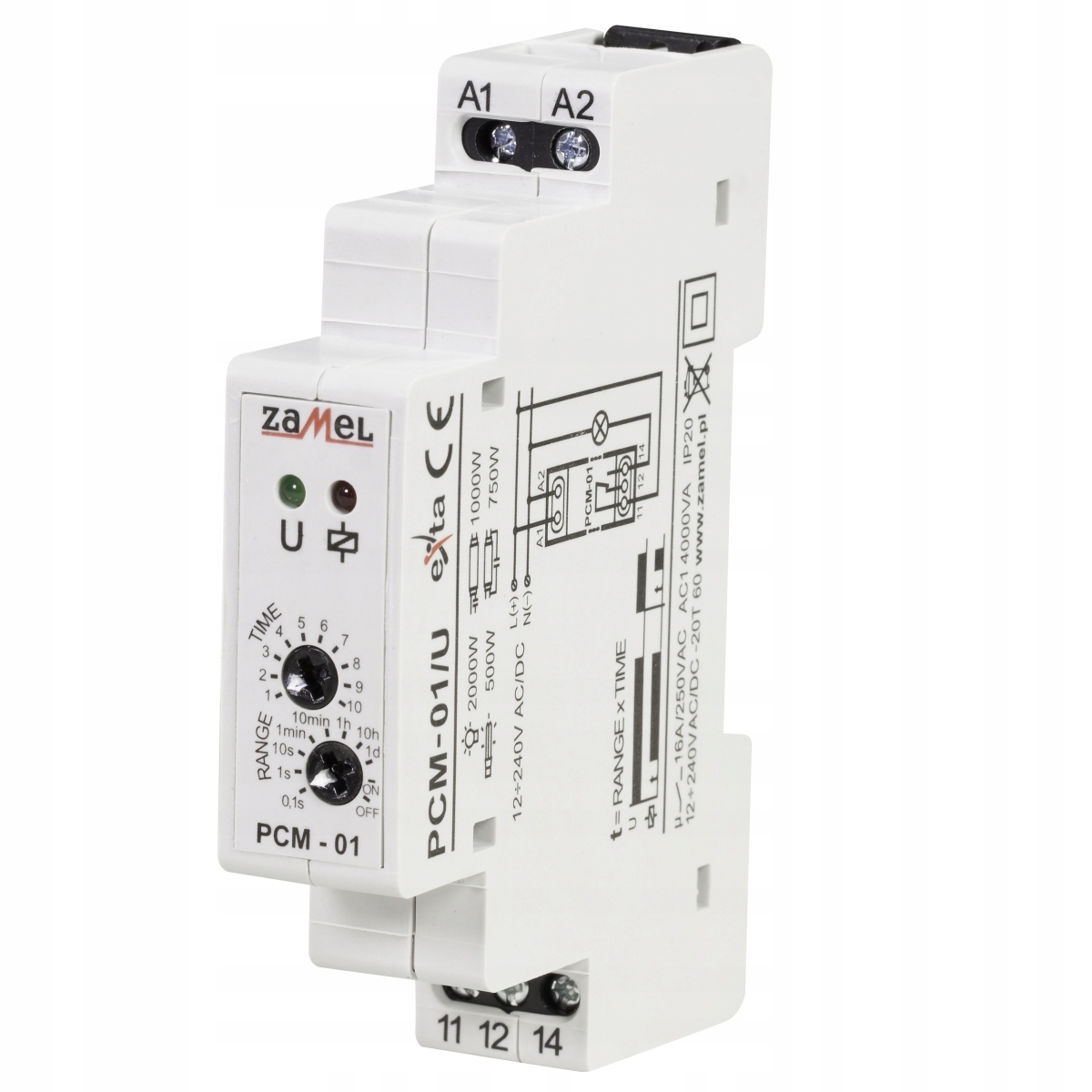

PCM-01/U EXTA Zamel časovni rele

Opis izdelka

Enofunkcijski časovni rele PCM-01/U se uporablja za izvedbo funkcije zakasnjenega vklopa (vzvratno) v sistemih avtomatizacije in krmiljenja. Rele se sproži z napajalno napetostjo. Ima zelo širok razpon nastavitve časa od 0,1 sekunde do 10 dni. Dodatne funkcije ON/OFF omogočajo trajni vklop ali izklop bremena. Sistem vsebuje LED indikatorje za napajalno napetost, status releja in merjenje časa.

LASTNOSTI IZDELKA:

Način delovanja: zakasnitev vklopa (sproži napajalna napetost)

Visoka natančnost merjenja časa

Relejni izhod – en preklopni kontakt z največjo obremenitvijo 16 A

Prikaz napajalne napetosti – zelena LED

Širok razpon nastavitve časa

Stanovanje Single-module

Indikacija stanja releja in merjenja časa – rdeča LED

Funkcije trajnega vklopa/izklopa

Montaža na tirnico TH 35

ČASOVNI RELE 12–240V AC/DC TIP: PCM-01/U

Proizvajalec: ZAMEL

Proizvajalčev indeks: EXT10000074

Serija izdelkov: EXTA

Napajalne sponke: A1, A2

Nazivna napajalna napetost: 12 ÷ 240 V AC/DC

Toleranca napajalne napetosti: –5 %, +10 %

Indikator napajanja: zelena LED

Nazivna frekvenca: 50 / 60 Hz

Nazivna poraba toka: 15 mA

Število načinov delovanja: 1 (zamik vklopa)

Območje nastavitve časa t: 0,1 s ÷ 10 dni

Natančnost merjenja časa: 0,2%

Nastavitev časa: 2× potenciometer (rotacijski + stopenjski)

Indikator stanja releja in merjenja časa: LED rdeča

Parametri kontakta releja: 1NO/NC – 16 A / 250 V AC1 4000 VA

Število priključnih sponk: 5

Prerez priključnega kabla: 0,2 ÷ 2,50 mm2

Temperatura delovanja: –20 ÷ +60 oC

Delovni položaj: poljuben

Montaža na ohišje: tirnica TH 35 (v skladu s PN-EN 60715)

Razred zaščite ohišja: IP20 (EN 60529)

Zaščitni razred: II

Prenapetostna kategorija: II

Stopnja onesnaženosti: 2

Prenapetostna napetost: 2 kV (EN 61000–4–5)

Dimenzije: enojni modul (17,5 mm) 90×17,5×66 mm

Teža: 0,09 kg

Skladnost s standardi: PN-EN 60730–1; PN-EN 60730–2–7; PN-EN 61000–4–2,3,4,5,6,11
