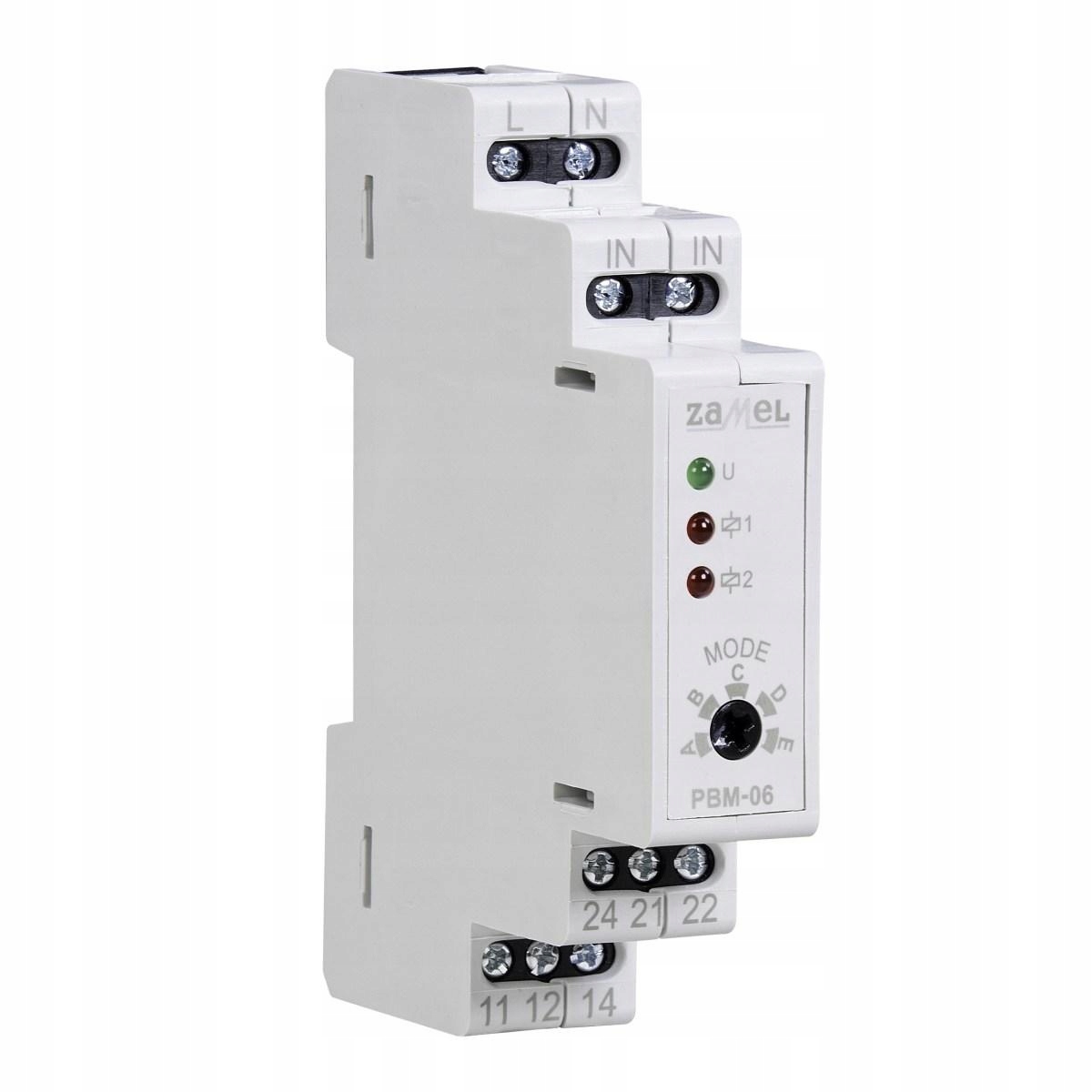

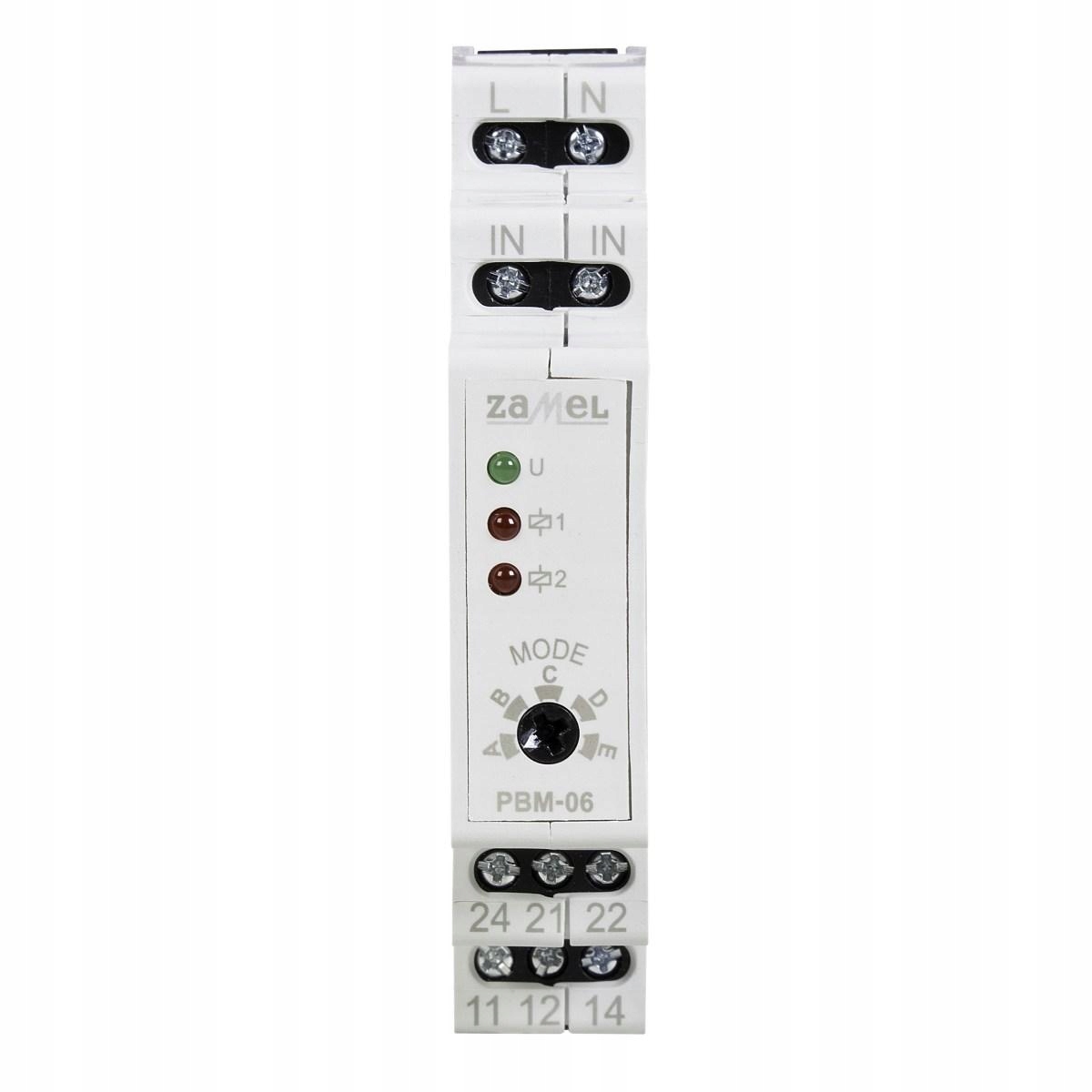

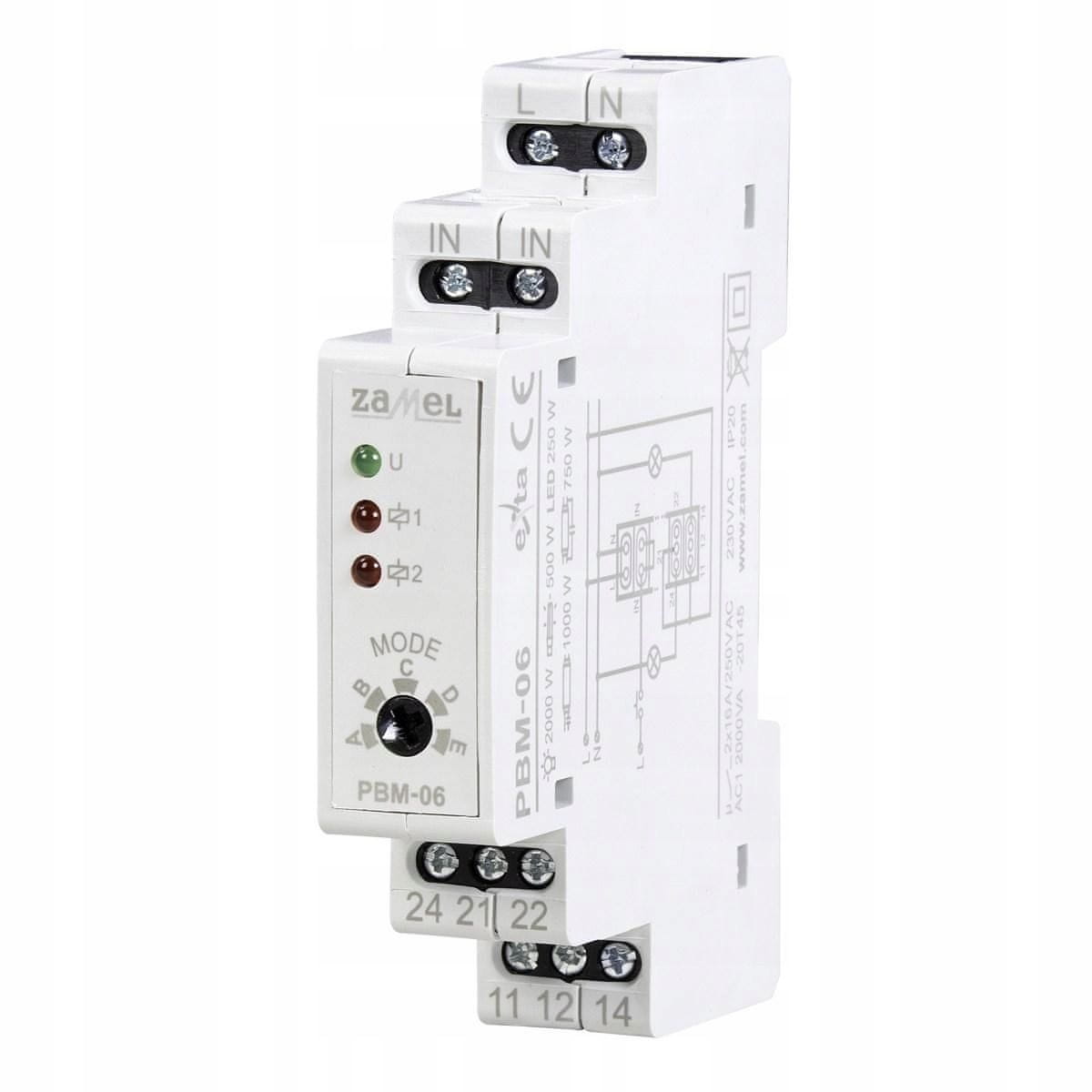

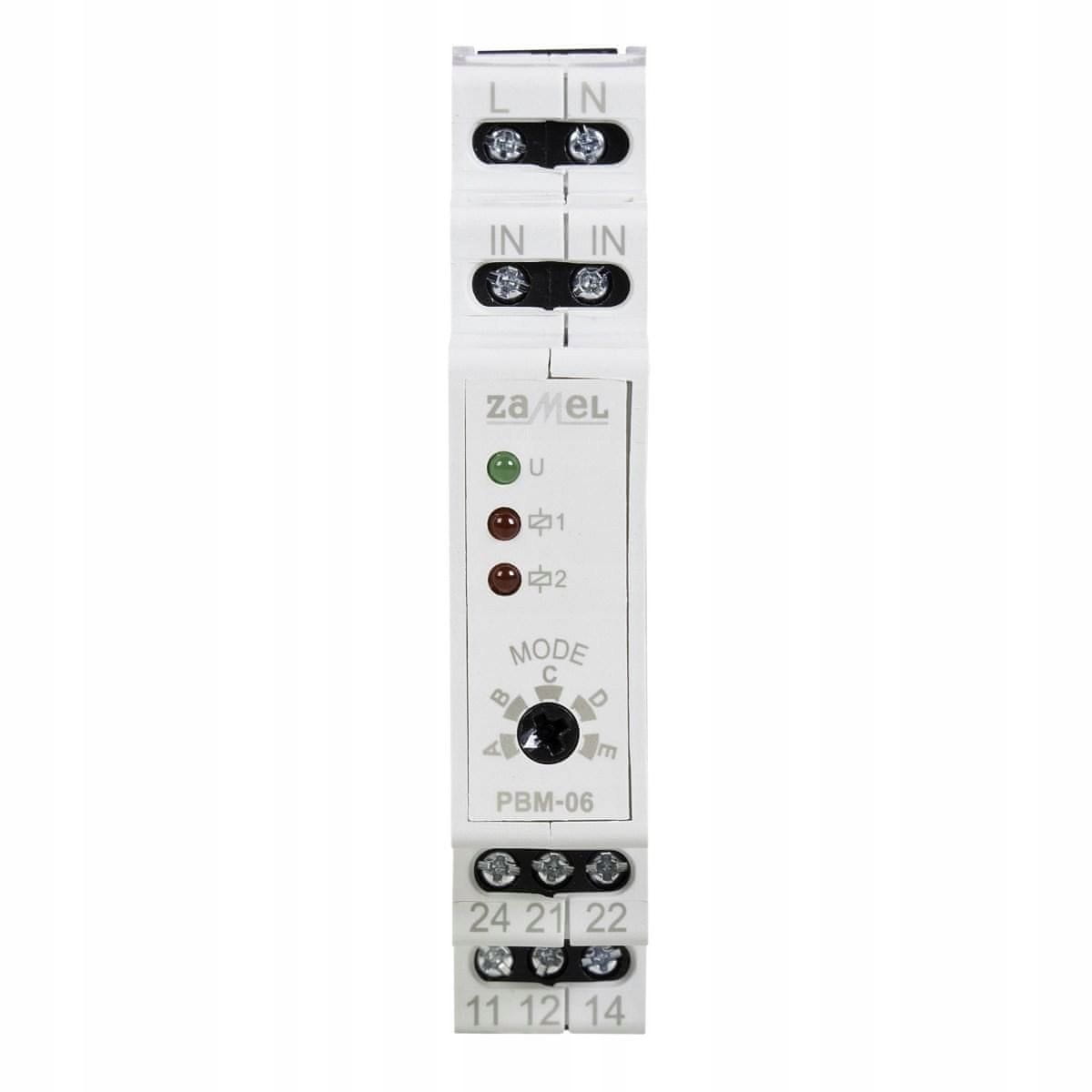

PBM-06 EXTA Zamel 230VAC sekvenčni bistabilni rele

Bistabilni rele PBM-06 se uporablja za krmiljenje razsvetljave ali katere koli druge naprave s pomočjo vzporedno vezanih enopolnih tipk. Rele ima dva neodvisna izhoda, ki se aktivirata glede na izbrano impulzno sekvenco, ki se pojavi na vhodih IN. To omogoča hkratno krmiljenje dveh tokokrogov/vej. Zaporedje (1 od 5) se izbere s potenciometrom na sprednji plošči. Krmilni impulz je lahko samo signal iz linije „L“. Zasnova sprožilnega vhoda omogoča delovanje z osvetljenimi tipkami (tudi tistimi z LED osvetlitvijo). Skupni tok osvetlitve ozadja, ki teče v vhod IN, ne sme preseči 1,5 mA. Naprava je primerna za vgradnjo v razdelilnike (TH35 letev). LED diode na sprednji plošči prikazujejo moč (zelena LED) in status ustreznega izhoda (2 x rdeče LED).

    Lastnosti:

• Krmiljenje razsvetljave ali drugih naprav po določenem zaporedju
• Prikaz vklopa (1 x zelena LED)
• Dvožilni krmilni sistem
• Izbira 1 od 5 načinov (sekvenc) delovanja s potenciometrom
• Sistem se sproži le iz črte „L“.
• Dva neodvisna breznapetostna relejna izhoda 2 x NO/NC z nosilnostjo 16 A A
• Status izhoda, prikazan z LED (2 x rdeče LED)
• Združljivo z enopolnimi osvetljenimi tipkami
• Namestitev v razdelilnike (TH35 letev)

Tehnični podatki:

• Napajalne sponke: L, N
• Nazivna napajalna napetost: 230 V AC
• Toleranca napajalne napetosti: –15 / +10 %
• Nazivna frekvenca: 50 Hz
• Nazivna poraba energije:
• Stanje pripravljenosti: 0,4 W
• 1 izhod vklopljen: 0,7 W
• 2 vklopljena izhoda: 1,1 W
• Indikator statusa sprejemnika: 2× rdeča LED
• Sprožilne sponke: IN, IN
• Krmilni tok proženja: 7,5 mA
• Združljivost z osvetljenimi gumbi: da
• Skupni tok osvetljenih gumbov: < 1,5 mA
• Minimalni čas sprožilnega impulza: 70 ms
• Izhodni elementi: 2 x rele
• Parametri kontakta releja: NO/NC – 16 A / 250 VAC
• Število priključnih sponk: 10
• Prerez priključne žice: 0,2 2,5 mm2
• Delovna temperatura: –20 / +45 C
• Montažni položaj: poljuben
• Montaža na ohišje: tirnica TH35
• Stopnja zaščite ohišja: IP20
• Zaščitni razred: II
• Prenapetostna kategorija: II
• Stopnja onesnaženosti: 2
• Dimenzije: 90 × 17,5 × 66 mm
• Teža: 0,090 kg
