3-fazni digitalni merilnik napetosti LDM-11 Exta

3-fazni digitalni merilnik napetosti LDM-11 Exta

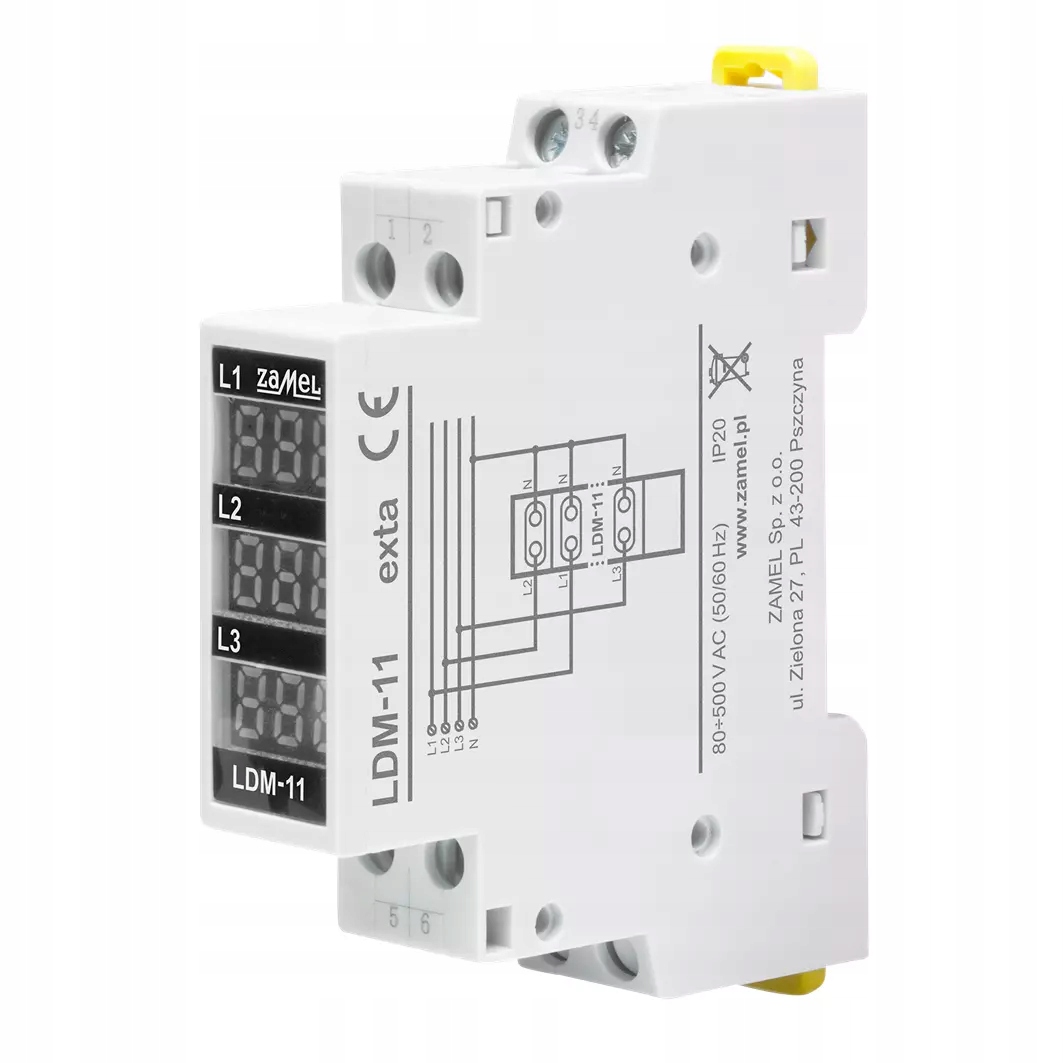

Modularni indikator napetosti, digitalni, 3-fazni LDM-11 EXTA Zamel

Opis izdelka

Indikator napetosti LDM 11 grafično prikazuje nivoje fazne napetosti v trifaznem omrežju. Vrednost napetosti se prikaže s pomočjo treh voltmetrov. Območje odčitavanja je od 80 do 500 V~ za vsako fazo.

Lastnosti izdelka

• Predstavitev vrednosti napetosti za vsako fazo.
•     Majhen odtis.
•     Široko območje odčitavanja napetosti: 80 ÷ 500 V AC.
•     Idealen za spremljanje ravni napetosti v domačih inštalacijah, PV sistemih (na AC strani) ter industrijskih in kmetijsko-industrijskih inštalacijah.
•     Natančnost visoke napetosti – znotraj 1%.

Navodila za namestitev detektorja napetosti LDM-11

1. Odklopite napajalni tokokrog z varovalko, odklopnikom ali

ločilno stikalo, priključeno na ustrezno vezje.

    2. S primerno napravo preverite breznapetostno stanje napajalnih kablov. 3. Napravo namestite v razdelilno ploščo na tirnico TH 35. 4. Priključite kable na sponke v skladu s shemo povezav.

    5. Vklopite napajalni tokokrog.

Dodatne informacije

• Napajanje:
• Širina [mm]: 17,5
• Višina [mm]: 88
• Globina [mm]: 66
• Teža [g]: 64

Komplet vključuje:

1. Indikator napetosti LDM-11 – 1 kos

2. Navodila za namestitev – 1 kos

OPOZORILO!    Naprava mora biti priključena na trifazno električno omrežje v skladu z veljavnimi standardi. Način povezave je določen v tem priročniku. Dejavnosti v zvezi z montažo, priklopom

in nastavitve naj izvajajo usposobljeni električarji, ki so seznanjeni z navodili za uporabo in funkcijami naprave.

    nevarnost električnega udara. Pred začetkom namestitve se prepričajte, da so priključni kabli brez napetosti. Za namestitev uporabite križni izvijač s premerom do 3,5 mm. Na pravilno delovanje vpliva način transporta, skladiščenja in uporabe naprave. Namestitev naprave ni priporočljiva, če obstaja kateri od naslednjih pogojev: manjkajoče komponente, poškodovana ali deformirana oprema. V primeru okvare se obrnite na proizvajalca.

•     Znamka:EXTA
• serija:LDM
• Napajalna napetost [V]:80 ÷ 500 AC
• Število priključnih sponk:4
• Maks. presek priključnih žic [mm2]:0,2 ÷ 2,5 mm2
• Delovna temperatura [°C]:-5 ÷ +60
• Montaža ohišja:tirnica TH 35
• Razred zaščite pred vdorom [IP]:20
• Kategorija Prenapetost:II
• Stopnja onesnaženosti:2
• Dolžina:9.2
• širina:9.5
• Višina:2

LDM-11 vam omogoča enostavno odčitavanje trenutne omrežne napetosti. 3 × 3-pozicijski digitalni zaslon (3 faze do 500VAC).

• Proizvajalec:Zamel
• Znamka:EXTA
• serija:LDM
• Funkcionalnost:Voltmeter
• Kratko ime:    LDM-11
• Koda izdelka:    EXT10000316
• EAN (GTIN):5903669493334
• Material:-
• barva:siva
• Napajalna napetost [V]:80 ÷ 500 AC
• Izhodna zmogljivost [A]:-
• Maks. presek priključnih kablov [mm2]:2.5
• Število stikov NO:-
• Število NC kontaktov:-
• Optična signalizacija:ja
• Način montaže:DIN letev (TH35)
• Širina v modulih [*17,5 mm]:1
• Razred zaščite pred vdorom [IP]: 20
• Zaščitni razred: II
• Delovna temperatura [°C]: -5 ÷ +60

• Višina [mm]: 90
• Širina [mm]: 17.5
• Globina E [mm]: 66
• Teža [g]:64

• Višina embalaže [mm]:70
• Širina embalaže [mm]:95
• Globina embalaže [mm]:20
• Teža z embalažo [g]:78
