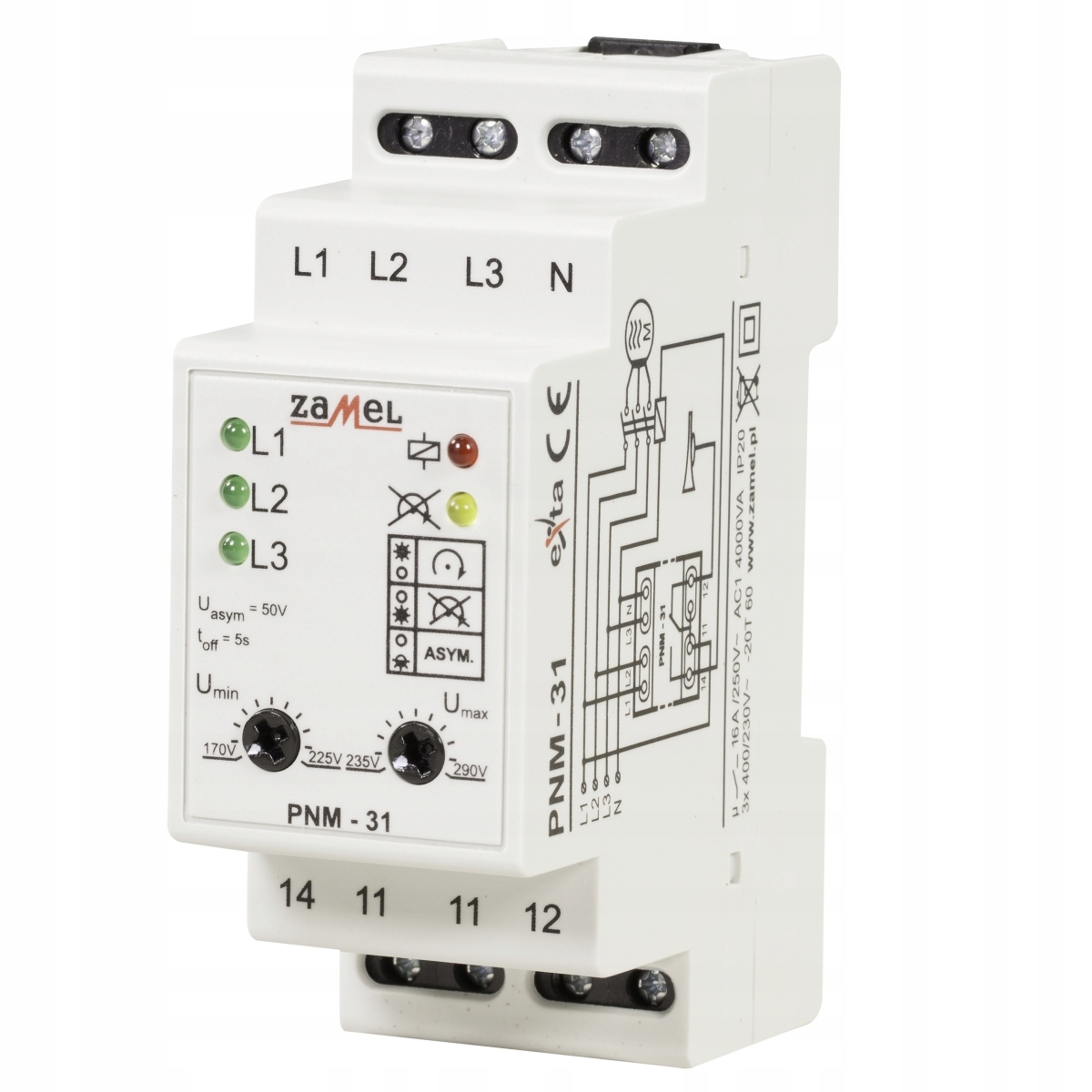

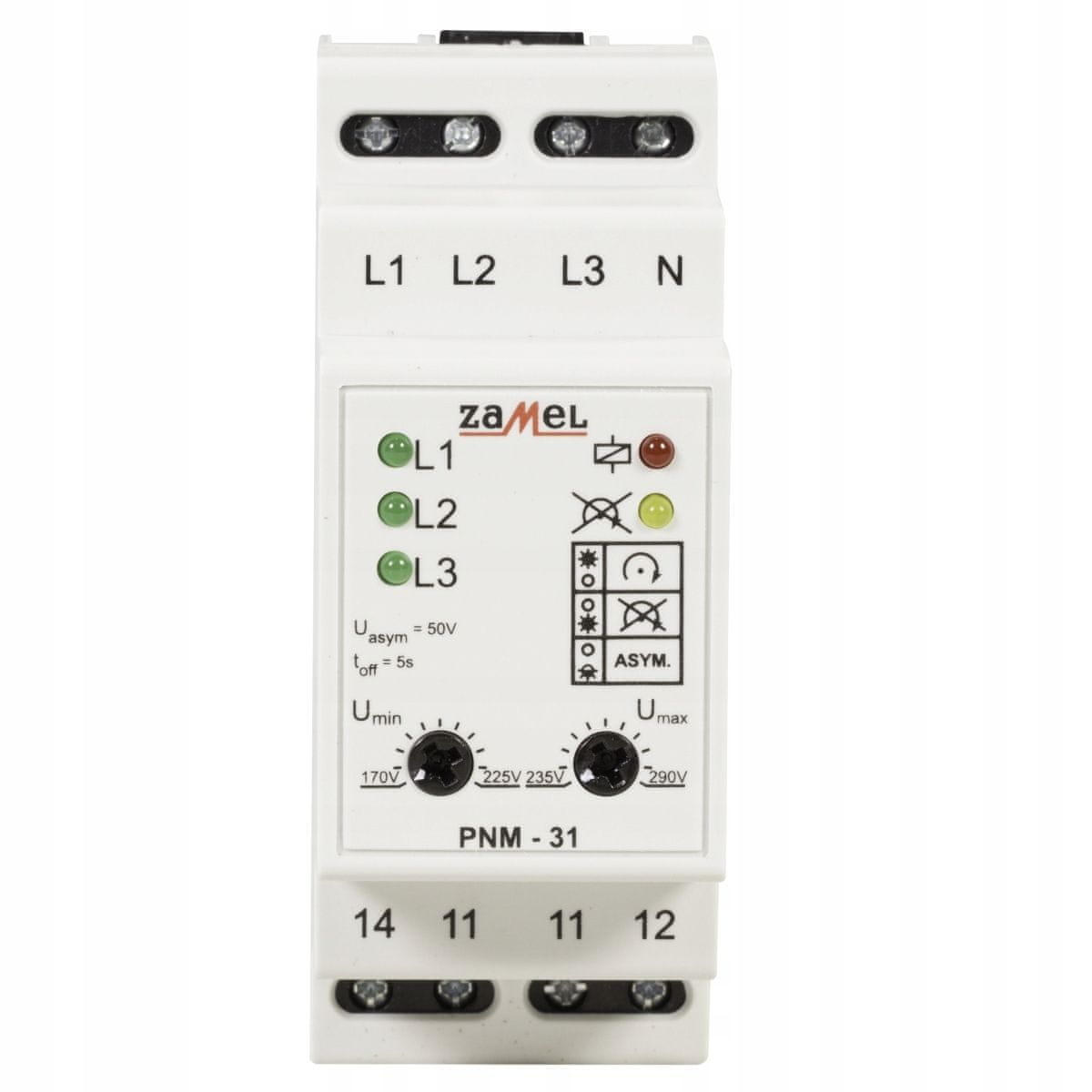

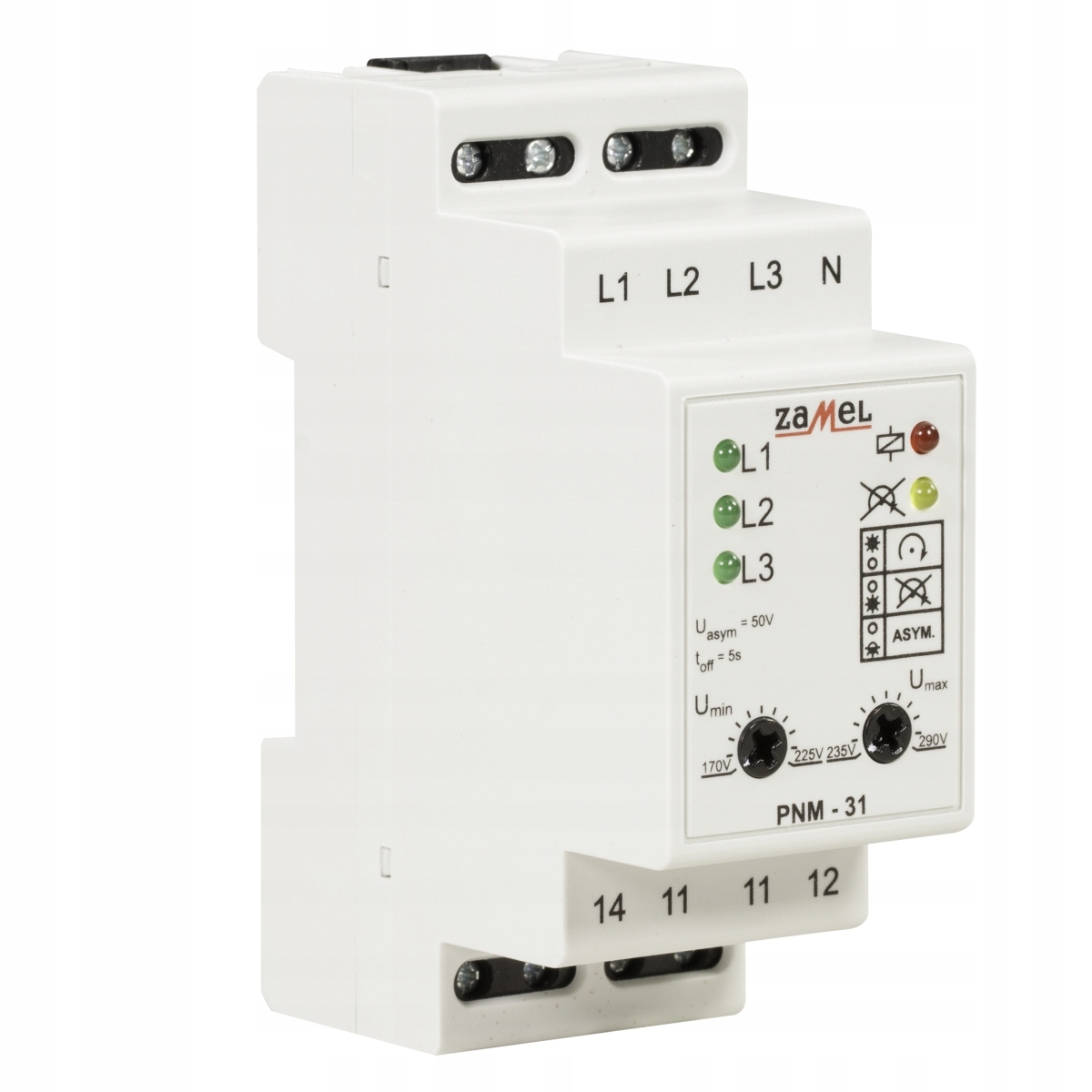

3-fazni napetostni rele z napetostno zaščito PNM-31 Zamel

Napetostni rele PNM-31 se uporablja za nadzor napetosti v trifaznem omrežju za zaščito obremenitve pred zvišanji ali padci napetosti nad nastavljeno minimalno in maksimalno vrednostjo. Rele ima fiksno zakasnitev izklopa (cca. 5 s). Naprava zazna tudi nepravilno zaporedje faz in napetostno asimetrijo.

    LASTNOSTI IZDELKA:

• Zaščiten pred nihanjem napetosti, asimetrijo napajalne napetosti in nepravilnim zaporedjem faz.
• spremljanje in signalizacija pravilnega faznega zaporedja in napetostne asimetrije.
• prikaz stanja releja.
• spremljanje in signalizacija vrednosti napetosti za vsako fazo.
• fiksna zakasnitev izklopa.
• nameščen na tirnici TH 35
• Nastavljiva minimalna (od 170 do 225V) in maksimalna (od 235 do 290V) napetost,
• Relejni izhod – preklopni kontakt z maksimalno obremenitvijo 16A

Vrsta merjene napetosti: AC

Nadzor prenapetosti enosmernega toka: št

Število vzpostavljenih stikov: 0

Vrsta električnega priključka: Priključni vijak

Histerezna funkcija enosmernega toka: št

Nastavitev izklopne napetosti [V]: 170

Število normalno zaprtih kontaktov: 0

S snemljivimi sponkami: št

Najmanjša nastavljiva časovna zakasnitev ob vklopu [s]: 0

3-fazni nadzor podnapetosti: Da

Širina [mm]: 35

Največji dovoljeni časovni zamik ob vklopu [s]: 0

3-fazni nadzor prenapetosti: Da

Najmanjša nastavljiva časovna zakasnitev ob izpadu električne energije [s]: 5

1-fazna podnapetostna regulacija: št

Največja dovoljena časovna zakasnitev ob izpadu električne energije [s]: 5

Histerezna funkcija, 1-fazna: št

1-fazna prenapetostna regulacija: št

Višina [mm]: 90

Histerezna funkcija, 3-fazna: Da

DC nadzor podnapetosti: Št

Globina [mm]: 66

Območje merjenja napetosti 1 [V]: 170

Število preklopnih kontaktov: 1
