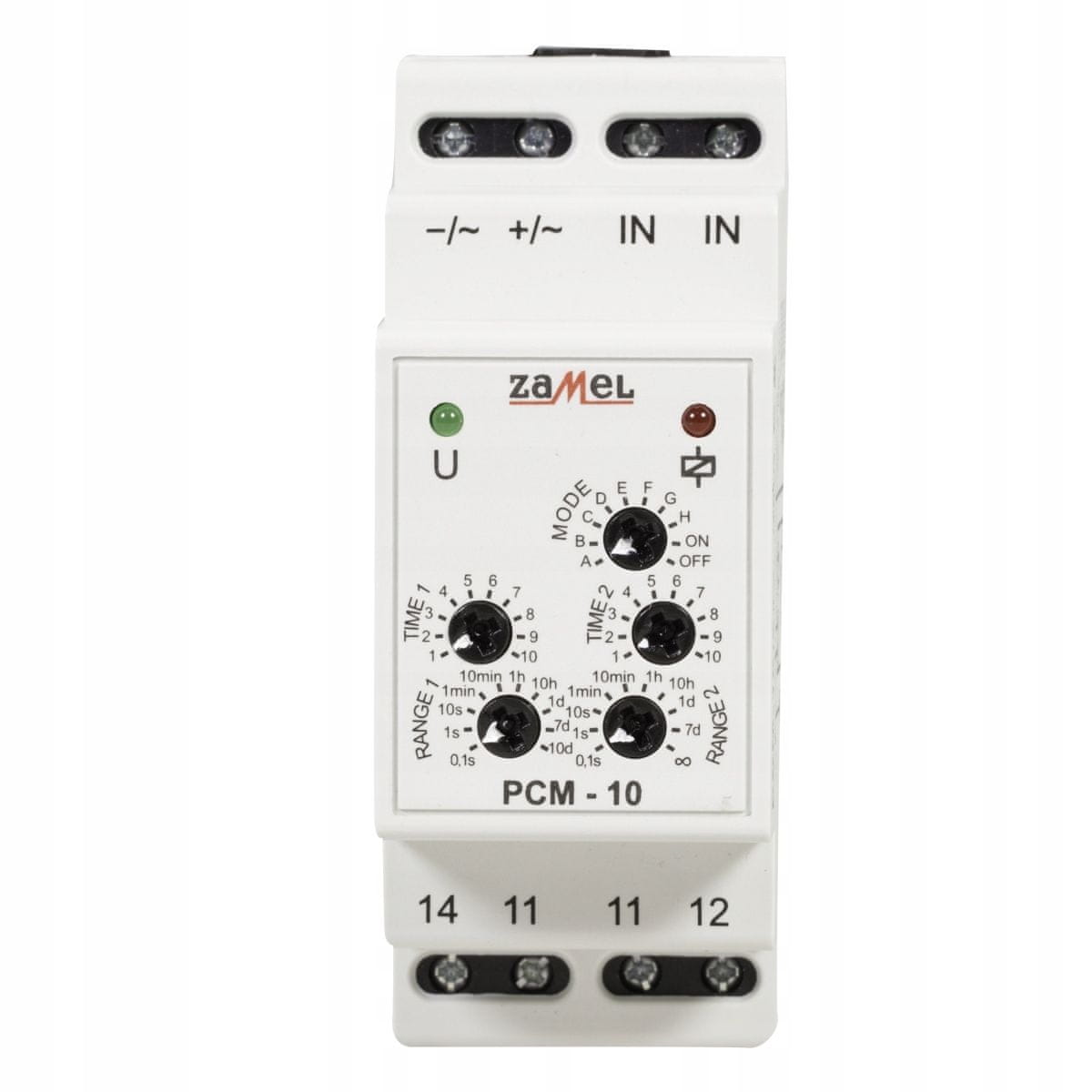

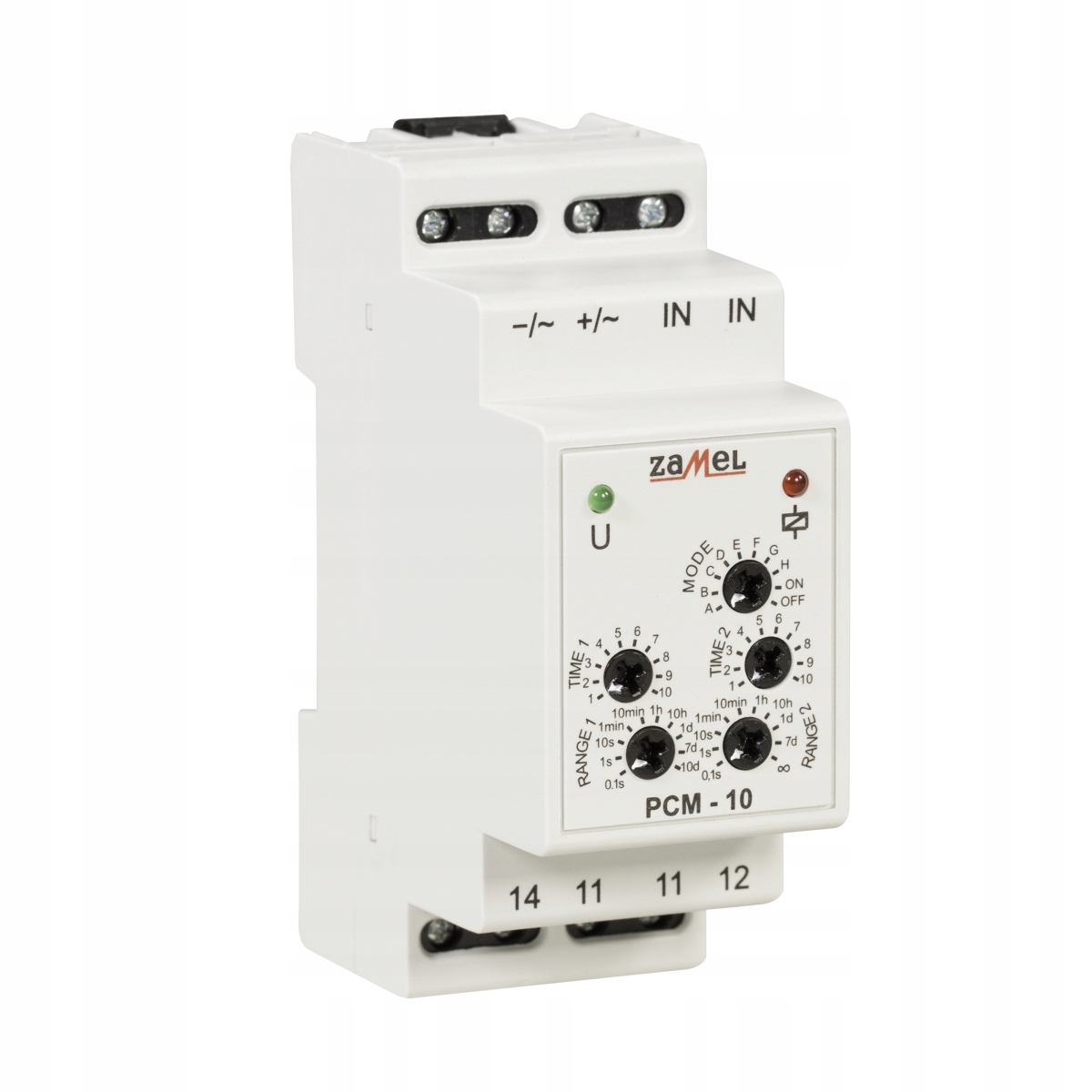

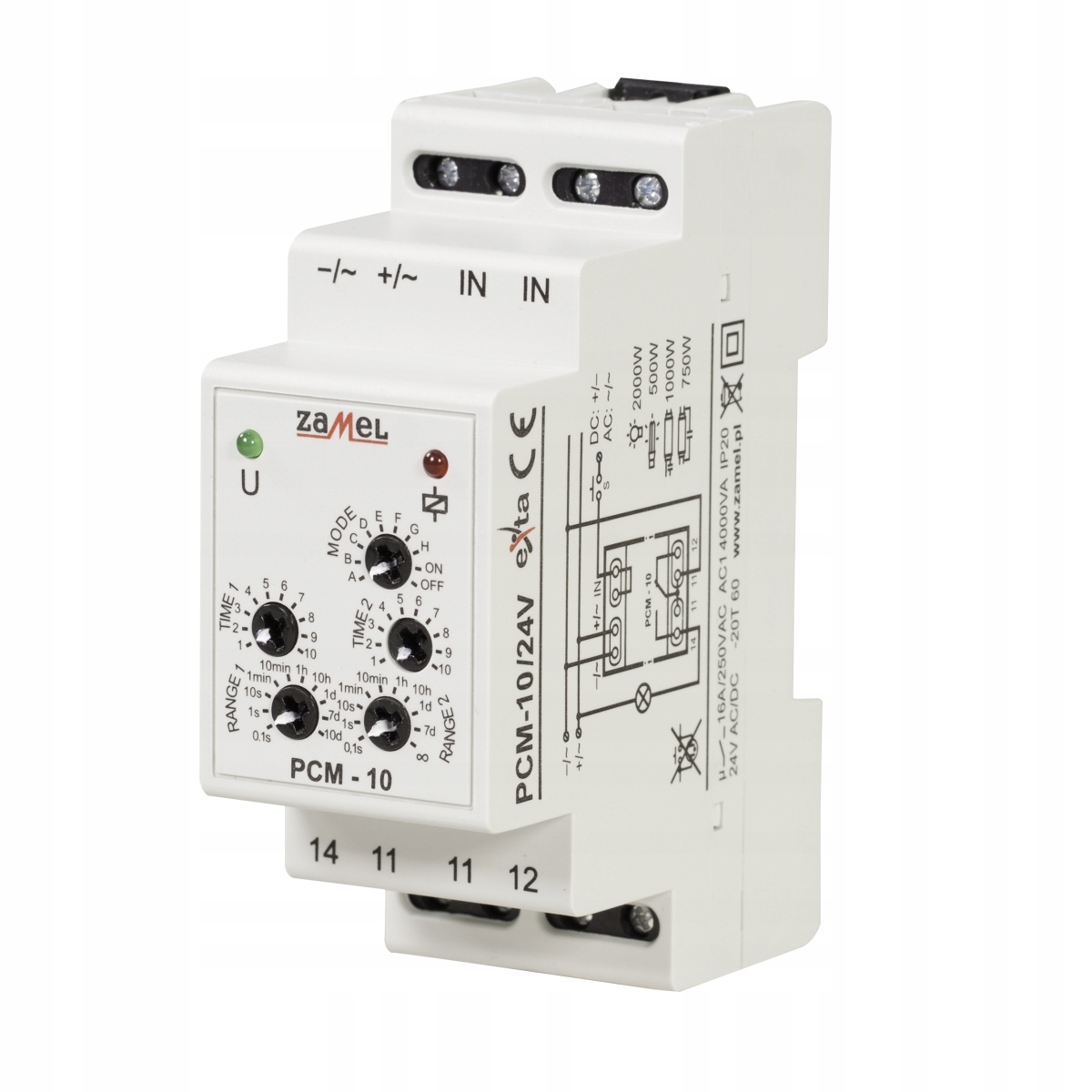

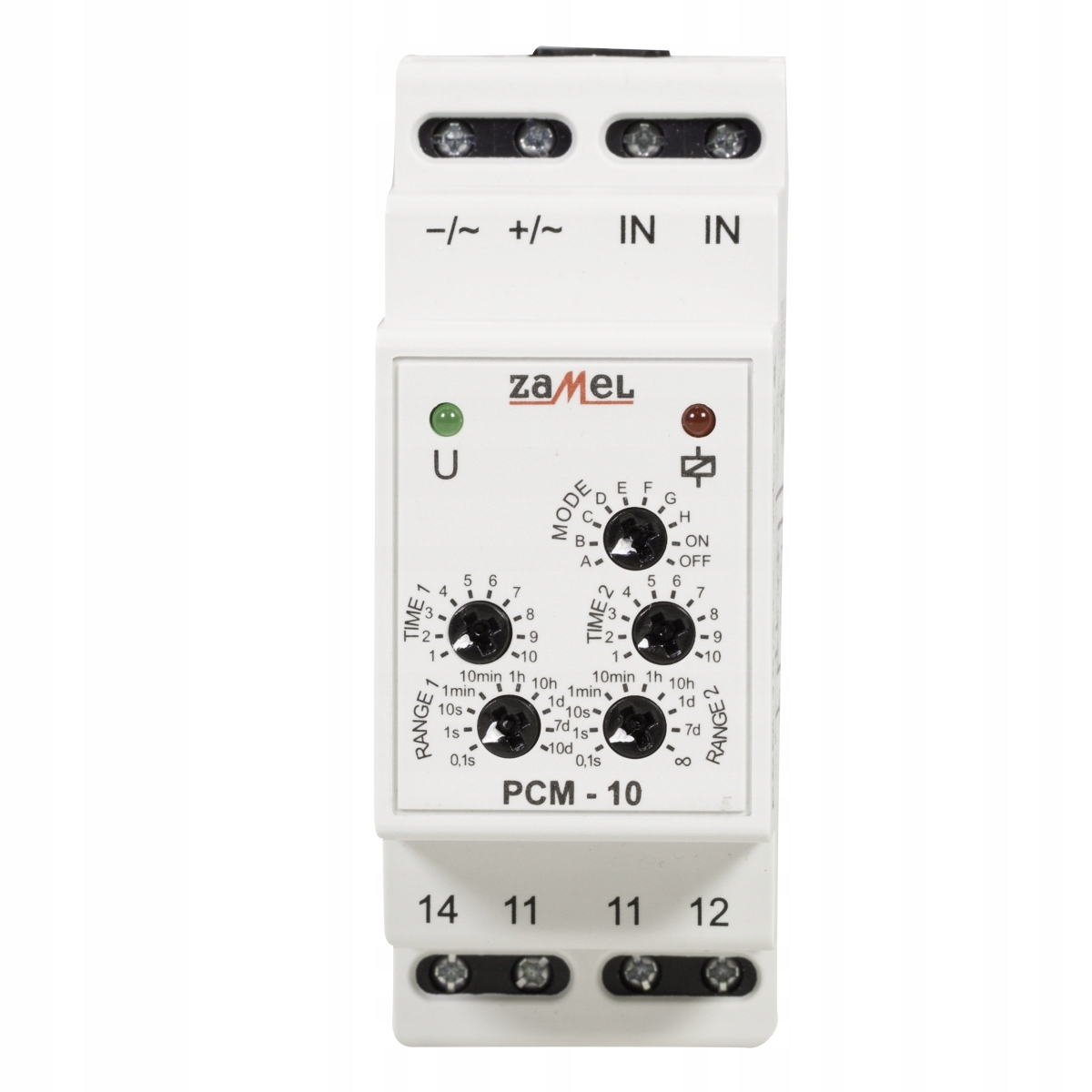

10-funkcijski rele PCM-10/24V EXTA Zamel

Večnamenski časovni rele PCM-10/24V se uporablja za izvajanje časovnih funkcij v sistemih avtomatizacije in krmiljenja. Sistem ima 10 neodvisnih načinov delovanja, ki jih sproži napajalna napetost ali zunanji prožilni impulz (iz L ali N linije). Odlikuje ga zelo širok razpon nastavitve za dva časa t1 in t2 ter funkcija stalnega vklopa in izklopa. Sistem nenehno spreminja način delovanja in nastavitve časa.

LASTNOSTI IZDELKA:

• 10 načinov delovanja (proženje zunanje ali napajalne napetosti),
• Dva nastavljiva časovna razpona,
• Funkcije trajnega vklopa ali izklopa
• Prikaz napajalne napetosti – zelena LED,
• Širok razpon nastavitve časa,
• Relejni izhod – en preklopni kontakt z maksimalno obremenitvijo 16 A,
• prikaz stanja releja in merjenja časa? rdeča LED,
• visoka časovna natančnost merjenja,
• ohišje z dvojnim modulom

Dimenzije dvojni modul (35mm) 90×35×66 mm Teža 0,13 kg TEHNIČNI PODATKI (PCM-10/24V) Nazivna napajalna napetost 24 V AC/DC Maksimalna kontaktna napetost 250 V Kategorija uporabe AC1 Največja moč releja 4000 VA Razporeditev kontaktov 1NO/NC Relejni tok 16 A Nazivna poraba toka 36 mA Časovna nastavitev območje (t1) diskretno 0,1 ÷ 1 s

diskretno 1 ÷ 10 s

diskretno 0,2 ÷ 1,7 min

diskretno 1 ÷ 10 min

diskretno 0,2 ÷ 1,7 h

diskretno 1 ÷ 10 h

diskretno 0,4 ÷ 4,2 dni

diskretno 1 ÷ 10 dni

Območje nastavitve časa (t2) diskretno 0,1 ÷ 1 s

diskretno 1 ÷ 10 s

diskretno 0,2 ÷ 1,7 min

diskretno 1 ÷ 10 min

diskretno 0,2 ÷ 1,7 h

diskretno 1 ÷ 10 h

diskretno 0,4 ÷ 4,2 dni

diskretno 1 ÷ 10 dni

Diskretno 1 ÷ 0 sekund

Montaža na ohišje: tirnica TH35 (PN-EN 60715)
