Centralno vozlišče UniFi Access Hub je inteligentni enovratni IP krmilnik, ki je del rešitve UniFi Access. Univerzalni vmesnik podpira večino elektronskih in magnetnih ključavnic ter je združljiv z 12-voltnimi dodatki (tipkami, alarmi, senzorji gibanja itd.).

Sodelovanje s krmilnikom UniFi Access
Popolno upravljanje uporabnikov, nastavitev vlog, dodeljevanje kartic NFC, statistika, kontrolni seznami/protokoli itd.
Nastavitev dovoljenj za dostop
Daljinsko upravljanje naprav UniFi Access z enim preprostim vmesnikom
Vhodi in izhodi

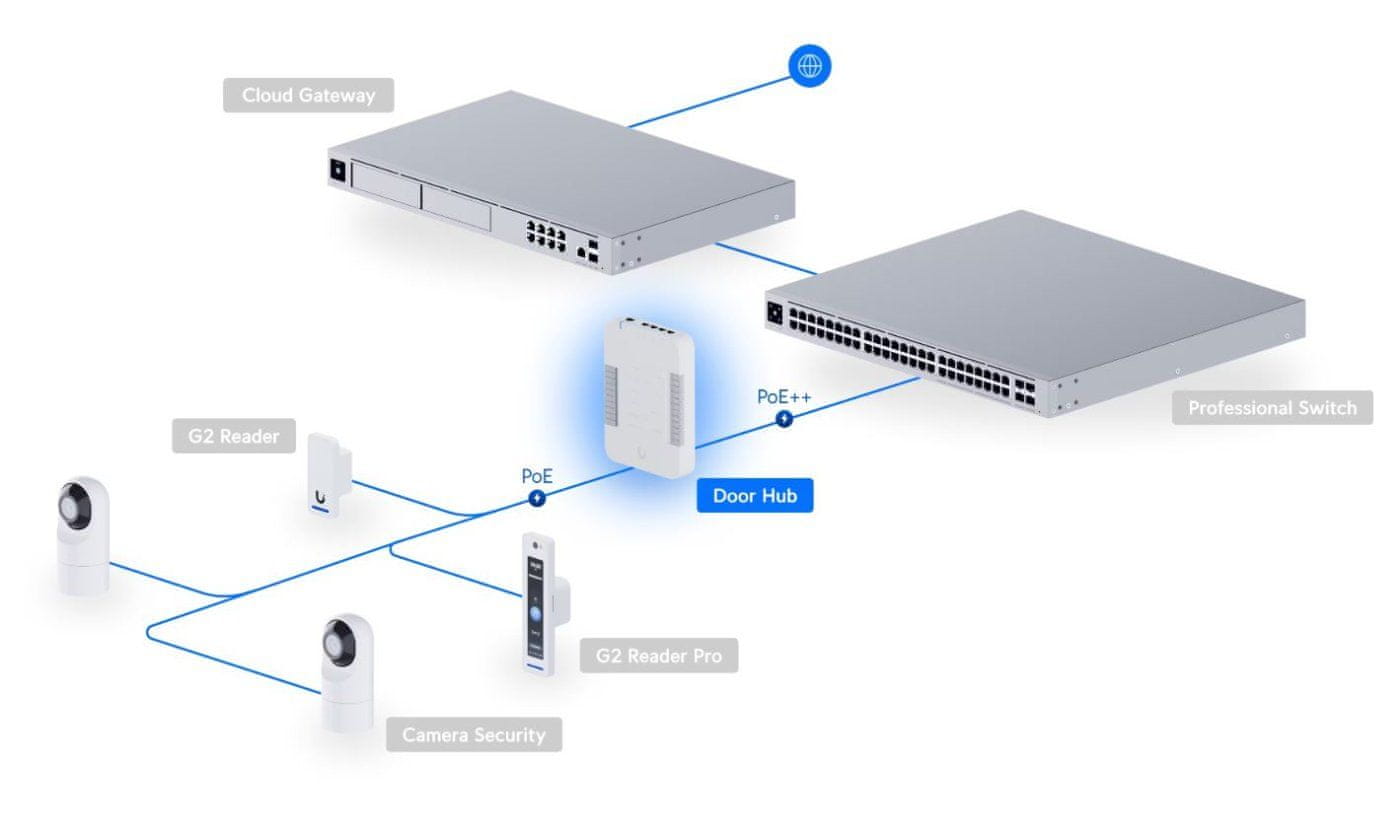

(1) Vhodna vrata za napajanje za stikalo 802.3bt (PoE++)
(4) Vrata RJ-45 802.3af PoE+ za priključitev dveh bralnikov UniFi Access in dveh kamer UniFi Protect ali zvonca UniFi Protect
(2) suhi kontakt in (2) napajani releji za ključavnice in pomožne naprave (30 V DC)
(4) Vhodni releji, namenjeni upravljanju vrat (vstop, izstop, daljinsko odpiranje in položaj)
(1) Napajalnik (12V DC / 0,33 A) za zunanje naprave

Vsebina paketa
Naprava
Pribor za namestitev na steno


Približevanje

Povečanje slike
Mehanski
Dimenzije 174,9 × 126 × 32,9 mm (6,9 × 5 × 1,3")
Teža 363 g (12,8 oz)
Material ohišja Polikarbonat
Material za pritrditev Polikarbonat
Strojna oprema
Omrežni vmesnik (5) 10/100/1000 Base-T
Način napajanja PoE++
Napajanje UL 294 razreda 2
UL 60950–1/62368–1 napajalnik LPS/PS2 z omejeno močjo
Največja poraba energije brez izhoda PoE: 30 W
Z izhodom PoE: 50 W
Vhod PoE 50V DC, 1A
Izhod PoE PoE pass-through, (4) PoE, 50V DC, skupaj 20W
Led dioda bela/modra (več informacij)
Gumb (1) Tovarniška ponastavitev
Digitalni vhod Zahteva za izstop/zahteva za vstop/daljinsko odpiranje/senzor položaja vrat
Suhi izhodni rele Zaklepanje: 30 V DC, 1A
Pomožni: 30 V DC, 1A
Napajani izhodni rele Zaklepanje: 12V DC, 1A
Pomožni: 12V DC, 0,33A
12V DC, 0,33A
Priporočena največja dolžina kabla
18 AWG
UACC-Cable-DoorLockRelayLength 20
Dolžina AWG 22
AWG Dolžina 24
AWG
UA-Lock-Electric
(400 mA) 100 m
(328 ft) 66 m
(217 ft) 42 m
(138 ft) 25 m
(82 ft)
UA-Lock-magnetni-270 kg
(800 mA) 46 m
(151 ft) 30 m
(98 ft) 20 m
(66 ft) 12 m
(29 ft)
UA-Lock-magnetni-540kg
(500 mA) 80 m
(262 ft) 51 m
(167 ft) 32 m
(105 ft) 20 m
(66 ft)
Drugo
Zapornice (1A) 36 m
(118 ft) 24 m
(79 ft) 15 m
(49 ft) 9 m
(30 ft)
Zahteve za ožičenje PoE Ožičenje 5e je priporočena najmanjša zmogljivostna kategorija. Uporabljena zmogljivostna kategorija mora ustrezati hitrosti prenosa podatkov, ki se zahteva na mestu namestitve.
Najmanjši dovoljeni premer žice za povezavo med PSE ali injektorjem moči in PD je 26 AWG (0,13 mm 2 ) za povezovalne kable; 24 AWG (0,21 mm 2 ) za horizontalne ali dvižne kable.
Delovno okolje Samo za notranjo uporabo
Temperatura delovanja 0 do 40 °C (32 do 104 °F)
Okoliška delovna vlažnost od 5 do 95 % brez kondenzacije
UL 294 Stopnja uničujočega napada: stopnja I
Varnost linije: stopnja I
Odpornost: stopnja I
Moč v stanju pripravljenosti: raven I
Izjava UL 294 Skladnost s specifikacijami IEEE 802.3 (at ali af) ni bila preverjena kot del UL 294.
Naprava je zasnovana v skladu z nacionalnim električnim kodeksom, ANSI/NFPA 70, oddelek 725.121, Viri energije za tokokroge razreda 2 in razreda 3.
Razred CAN/ULC-60839–11–1 Dodelitev razreda: 1
Certifikacija: CE, FCC, IC, UL 294, CAN/ULC-60839–11–1
Številka dokumenta in datum izdaje in/ali stopnja revizije UA-Hub-Door002, V01
