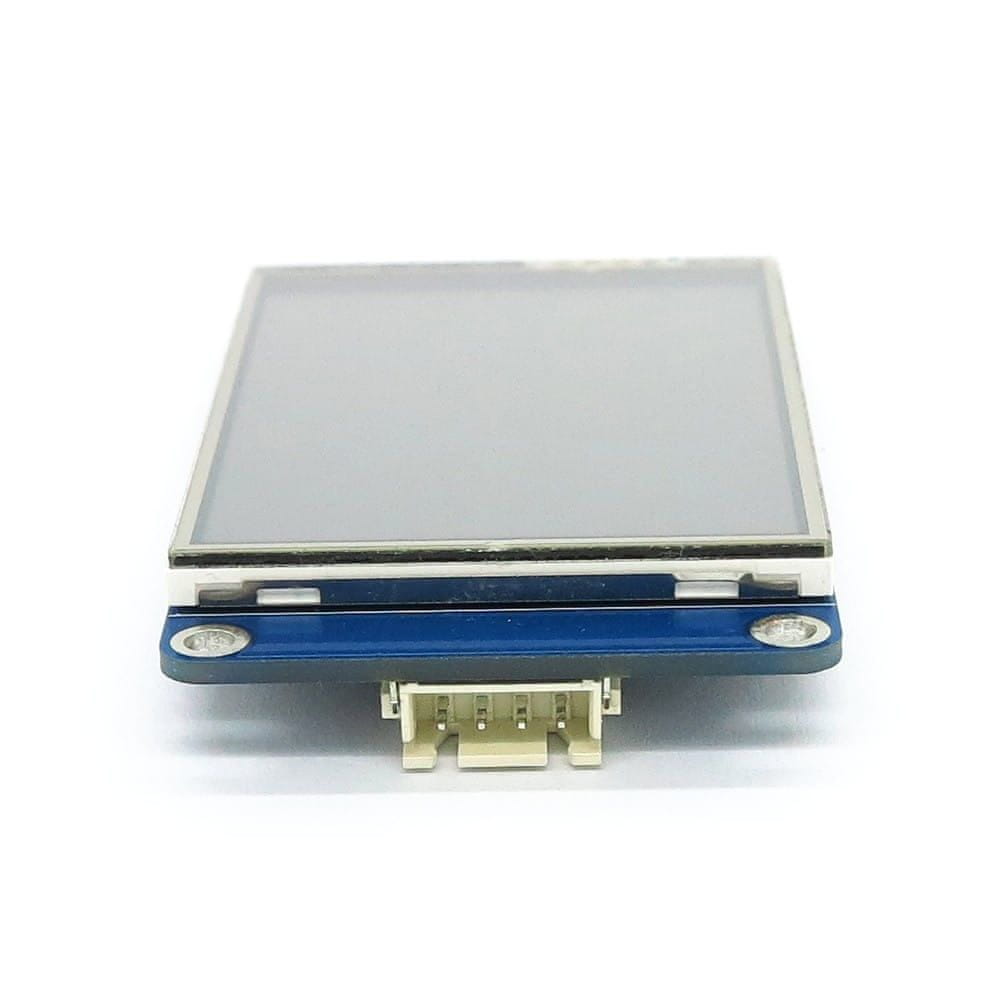

shumee Nextion Basic 2,4-palčni 320 x 240 NX3224T024 uporovni zaslon na dotik

Nextion Basic NX3224T024 je popoln zaslon za hitre HMI projekte z uporabo lahko dostopnih orodij.

Zaslon se upravlja prek serijskega vodila UART. Zaslon je priporočljiv za Arduino, Raspberry PI in sisteme z mikrokrmilniki ESP8266.

Če morate hitro oblikovati vmesnik z gumbi, grafi, različnimi kontrolami in omogočiti enostaven vnos podatkov s strani operaterja, boste odgovor našli v seriji izdelkov Nextion.

Zasloni Nextion so razdeljeni v tri skupine glede na naprednost, strojne zmogljivosti in računalniško moč.

1. Basic – osnovna različica.
2. Enhanced – v primerjavi z Basic ima pomnilnik eProm, linije GPIO in uro RTC.
3. Inteligenten – v primerjavi z Enhanced vsebuje veliko novih naprednih grafičnih kontrol.

Končan projekt, pripravljen v programski opremi Nextion Editor, lahko na zaslon prenesemo na dva načina:

1. Nalaganje ustrezne datoteke projekta na kartico SD in vstavljanje le-te v zaslon. Po priključitvi napajanja bo zaslon samodejno naložil projekt v svoj bliskovni pomnilnik. To je dober način za nalaganje lastnih posodobitev programske opreme prek interneta.
2. Če je zaslon priključen na računalnik (z uporabo pretvornika USB-TTL), preprosto kliknite gumb za nalaganje in program se bo samodejno naložil na zaslon prek vrat USB.

Kako priključiti zaslone Nextion na mikrokrmilnik:

Zaslon komunicira s krmilnim mikrokrmilnikom prek serijskega vodila UART, zato morate priključiti le 4 pine:

• +5V : napajanje
• TX: izhod podatkov iz zaslona (npr. pritisnjen je bil gumb 1) mora biti povezan z RX mikrokrmilnika.
• RX: vhodni podatki na zaslon (npr. prikaz temperature) morajo biti povezani z TX mikrokrmilnika.
• GND: ozemljitev napajanja

Nextion kot zaslon za Arduino

Če je programska oprema na strani mikrokrmilnika ustvarjena na podlagi Arduino IDE, je proizvajalec v tem primeru poskrbel tudi za številne olajšave. Knjižnica za zaslone Nextion, ki jo je ustvaril in dal na voljo proizvajalec, omogoča zelo enostavno upravljanje elementov, prikazanih na zaslonu. Primer programske opreme je na voljo na našem blogu.

Za napajanje zaslona raje uporabljamo namenski modul foca ali spodnji diagram povezave.

Kot napajalnik se lahko uporabi naslednje:

• Modul MP1584
• Modul LM2596
• Modul LM7805

Tehnična podpora za zaslone Nextion.

Ob nakupu zaslona Nextion takoj prejmete številne elemente tehnične podpore:

• Čudovit video tečaj poljščine, kjer se lekcijo za lekcijo seznanimo s posameznimi elementi prikaza. Ta tečaj vsebuje veliko podrobnosti o sami programski opremi za prikazovalnike in programski opremi Arduino.
• Na priljubljenem forumu o elektroniki je tema z video vadnico, kjer lahko postavljate vprašanja, predstavite svojo nedelujočo kodo in karkoli v zvezi s tehničnimi težavami z zasloni Nextion.
• Neposredno v našem podjetju po telefonu ali e-pošti.
• Knjižnice za Arduino in Raspberry Pi lahko prenesete s spletne strani proizvajalca.
• Datoteke STL za 3D-tiskanje ohišja so na voljo za prenos s spletne strani proizvajalca.

Komplet vsebuje:

• Zaslon Nextion
• USB napajalnik
• Priključne kable z vtiči.

Koristne povezave:

• Dobrodošli na naši blog.
• Spletna stran proizvajalca Osnovni zasloni
• Program za urejanje vmesnikov urejevalnik nextion
• Navodila za urejevalnik nextion
• Opis ukazov, ki jih podpirajo zasloni nextion.
• Knjižnica Arduino
• Knjižnica Raspberry Pi
• Datoteke STL za 3D-tiskanje
• Video vodnik

Primerjava prikazov serije Nextion Basic:

modelparamater	NX3224T024	NX3224T028	NX4024T032	NX4832T035	NX4827T043	NX8048T050	NX8048T070
Velikost	2,4"	2,8"	3,5"	4,3"	5,0"	7,0"
320*240	320*240	400*240	480*320	480*272	800*480	800*480
Sledilna ploščica	RTP	RTP	RTP	RTP	RTP	RTP	RTP
Barve	65536	65536	65536	65536	65536	65536	65536
4	4	4	16	16	16	16
RAM (bajti)	3584	3584	3584	3584	3584	3584	3584	3584	3584
ARM 7 48MHz	ARM 7 48MHz	ARM 7 48MHz	ARM 7 48MHz	ARM 7 48MHz	ARM 7 48MHz	ARM 7 48MHz
—	—	—	—	—	—	—
GPIO-ji	—	—	—	—	—	—	—	—	—	—
Slike
Dimenzije (cm)	127,54	127,54	127,54	127,54	14104	14104	19144
62	71	75	85	141	174	350
IM150416002	IM150416004	IM150416005	IM150918001	IM150416003	IM150416006	IM150416007
Podatkovni list	Kliknite	Kliknite	Kliknite	Kliknite	Kliknite	Kliknite	Kliknite
