Lestevni kopalniški radiator Bel 57 X 55 cm 9 reber Diamantni vodni spodnji del

♨️ BEL DIAMANTNI KOPALNIŠKI RADIATOR 9 REBER 570 X 550

Diamantni kopalniški radiator iz serije GR3, zasnovan za sisteme centralnega ogrevanja. Ima spodnji dovod . Radiator izdelan iz 2 kolektorjev (navpični profili) s trikotnim profilom z dimenzijami: 56,4 × 34,6 mm in 9 prečk (reber) z dimenzijami: 30 × 10 mm. ♨️ FUNKCIONALEN IN ELEGANTEN

Kopalniški radiatorji TIP-GR3 so sodobne ogrevalne naprave, ki združujejo funkcionalnost s prefinjenim slogom. Zahvaljujoč minimalistični in elegantni liniji so tako praktičen vir toplote kot okras za vsako kopalnico. Izdelani iz najkakovostnejših materialov zagotavljajo vzdržljivost in učinkovitost ogrevanja ter udobje uporabe več let.

♨️ KLJUČNE PREDNOSTI

Brez puščanja pri tlaku, 1,3-krat večjem od najvišjega delovnega tlaka: 2600 kPa

• Brez korozije zunanjih površin po 100 urah testiranja v vlažnih pogojih
• Izdelek
• skladen z evropskimi direktivami Razvrstitev izdelka glede na odziv na ogenj –
• RAZRED A1 Sistem ugotavljanja skladnosti gradbenega proizvoda
• 3 Ustreza standardom:
• PN-EN 442–1:2015 Certifikat PZH
• ♨️ GRELNA MOČ

ΔT = 30°C:

• 144 W ☝️ To pomeni, da ima grelec pri temperaturni razliki med vodo v radiatorju in temperaturo 30°C moč 144 W.

ΔT = 50°C:

• 272 W ☝️ Z razliko 50°C se moč grelnika poveča na 272 W.

ΔT = 60°C: 341 W

• ☝️ Z razliko 60°C grelnik doseže moč 341 W.

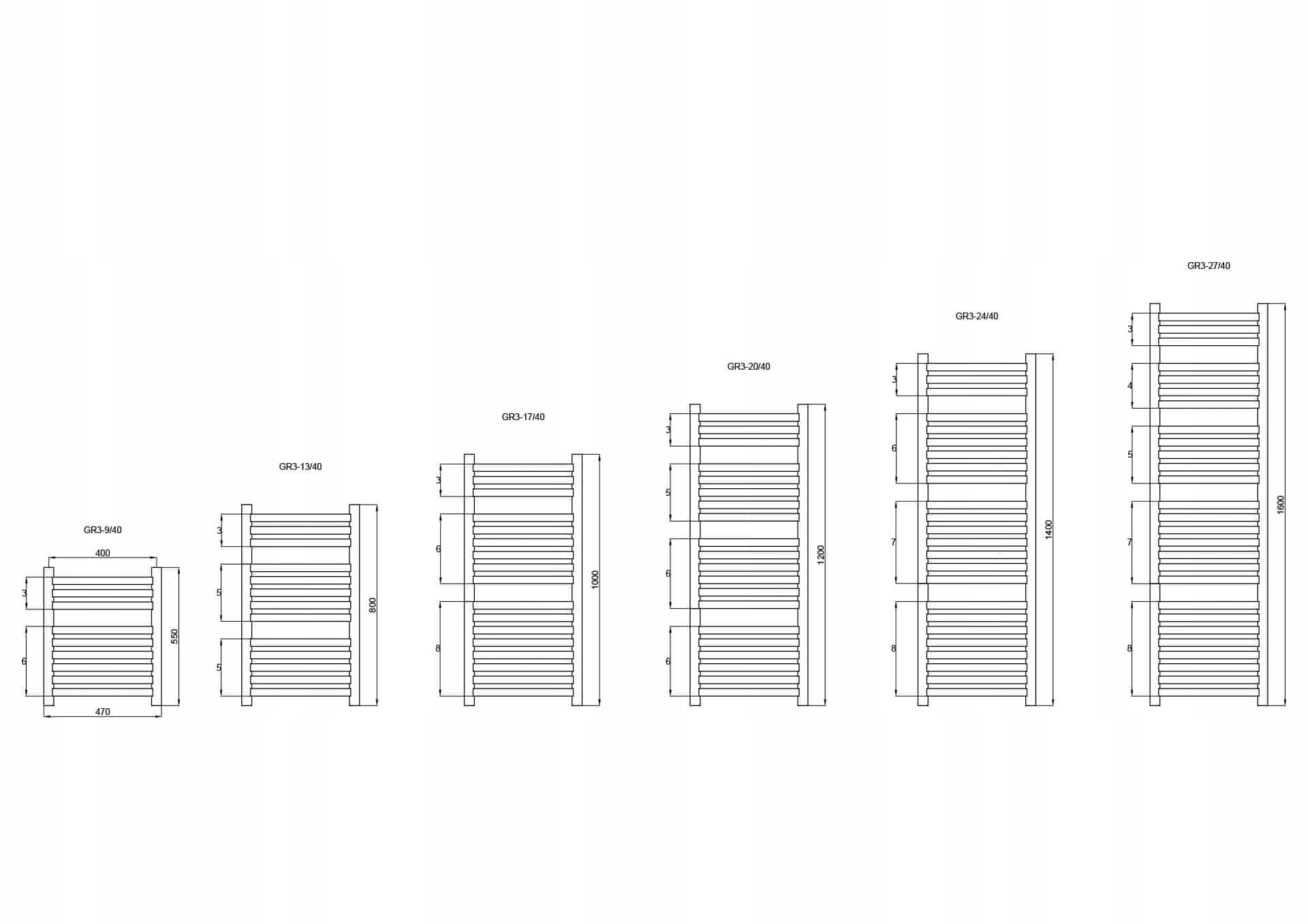

♨️ TEHNIČNI PODATKI

▶️ Število reber:

9 ↔️

[A] Širina radiatorja: 550 mm ↕️

[V] Višina radiatorja: 570 mm ⬆️

[D] Globina radiatorja: 103 – 110 mm __________________

↔️

[C in B] Razmik priključkov: 500 mm ▶️

[E] Globina priključka: 58 – 65 mm ⤴️ Način priključka:

Spodnji ℹ️ Priključni navoj:

1/2 palca __________________

▶️ Maks. temperatura površine:

120°C ▶️ Maks. delovni tlak:

2 Mpa (20 barov) ▶️ Prostornina vode:

2,14 l ♨️ MONTAŽA:

1️⃣

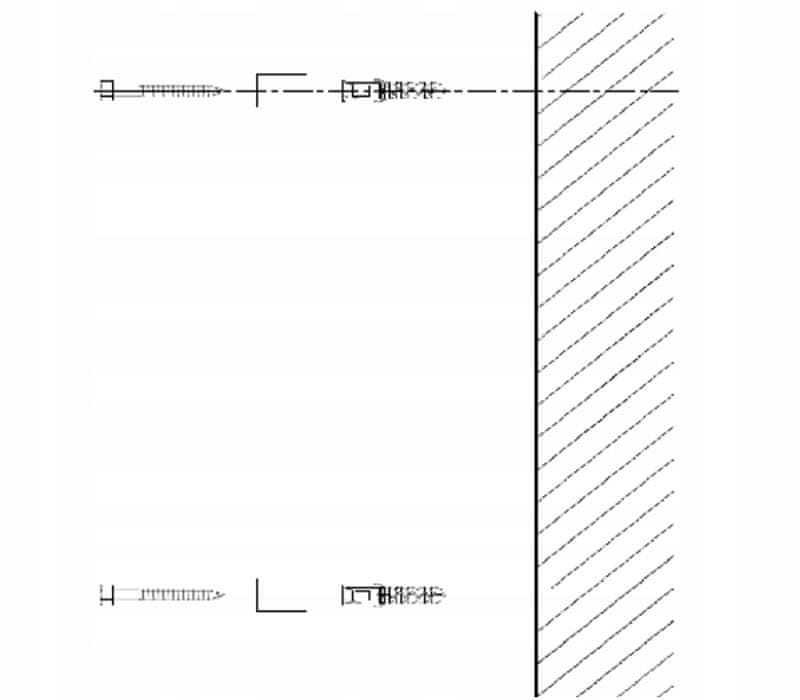

Na steni označite ustrezne točke glede na razmik pritrdilnih nosilcev kopalniškega radiatorja in izvrtajte luknje.

2️⃣

Nosilec namestite z razteznimi vložki v luknje.

2️⃣

Nosilec namestite z razteznimi čepi v luknje.

4️⃣

Po pravilni izvedbi zgornjih korakov namestite odzračevalnik in čep na zgornji del radiatorja. V primeru radiatorja GR3V je treba v spodnji del stranskih profilov namestiti dodatno 2 čepa.

Namestite dovodne in zaporne ventile na radiator.

❇️ Galerija:
