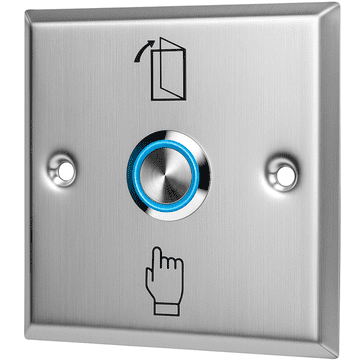

shumee Vgradni gumb za izhod S86L

Izhodni gumb S86L podjetja Spreest za sisteme nadzora dostopa je robustna in zanesljiva rešitev, ki omogoča hitro in enostavno odpiranje priključene električne ključavnice.

Ta gumb, zasnovan z mislijo na vzdržljivost in eleganco, je popolno dopolnilo vsakemu sistemu nadzora dostopa.

Dodatno udobje v oblikiosvetlitve gumbov, ki dobro deluje pri šibki svetlobi ali ponoči.

Tehnične specifikacije

• Vrsta kontakta: NO, monostabilen
• Vrsta izdelka: Gumb za izhod zunanji/notranji
• Montaža: Nadometna montaža
• Premer montaže: 19 mm
• Obremenitev kontaktov: 3 A / 12–24 V AC/DC
• Material: nerjaveče jeklo
• Zaščita pred vdorom: IP40 (priporočeno za notranjo uporabo)
• Osvetlitev tipk: Da
• Barva: srebrna
• Načrtovana življenjska doba: 100.000 pritiskov

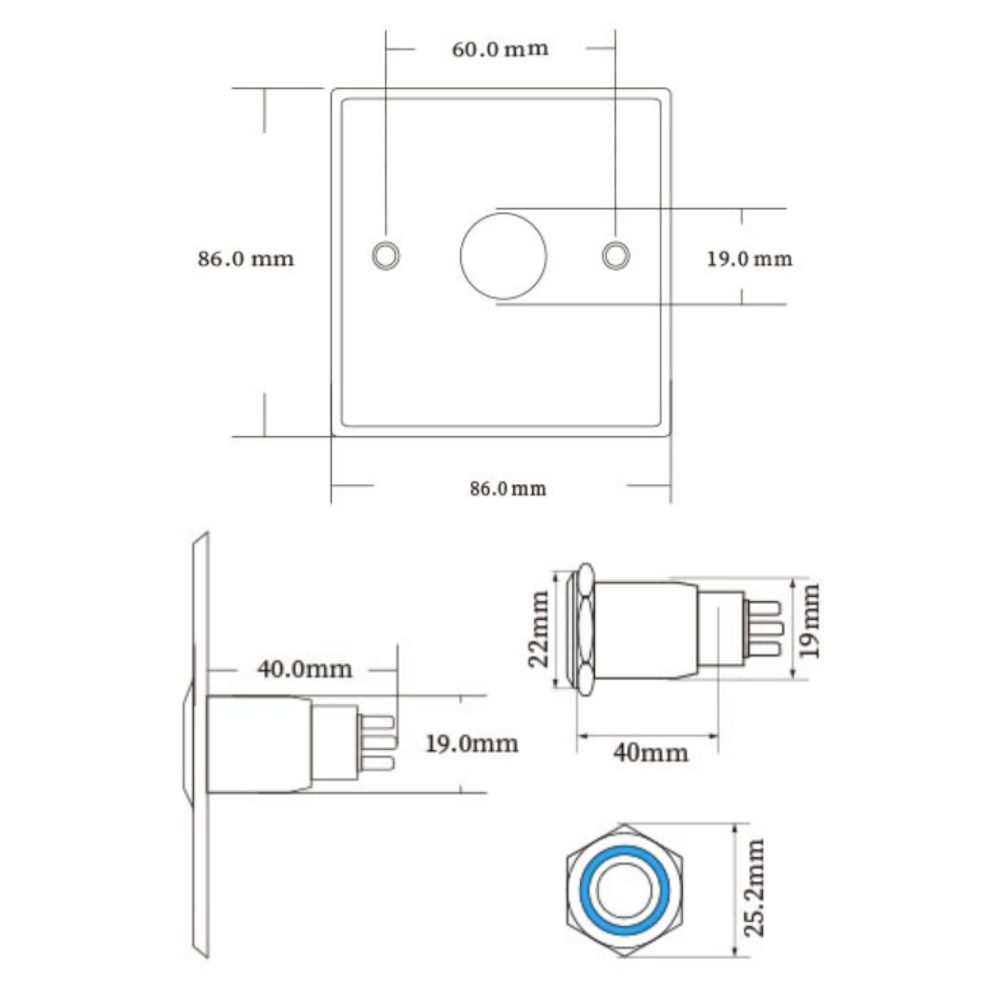

• Dimenzije: 86 × 86 mm
• Teža: 0,085 kg

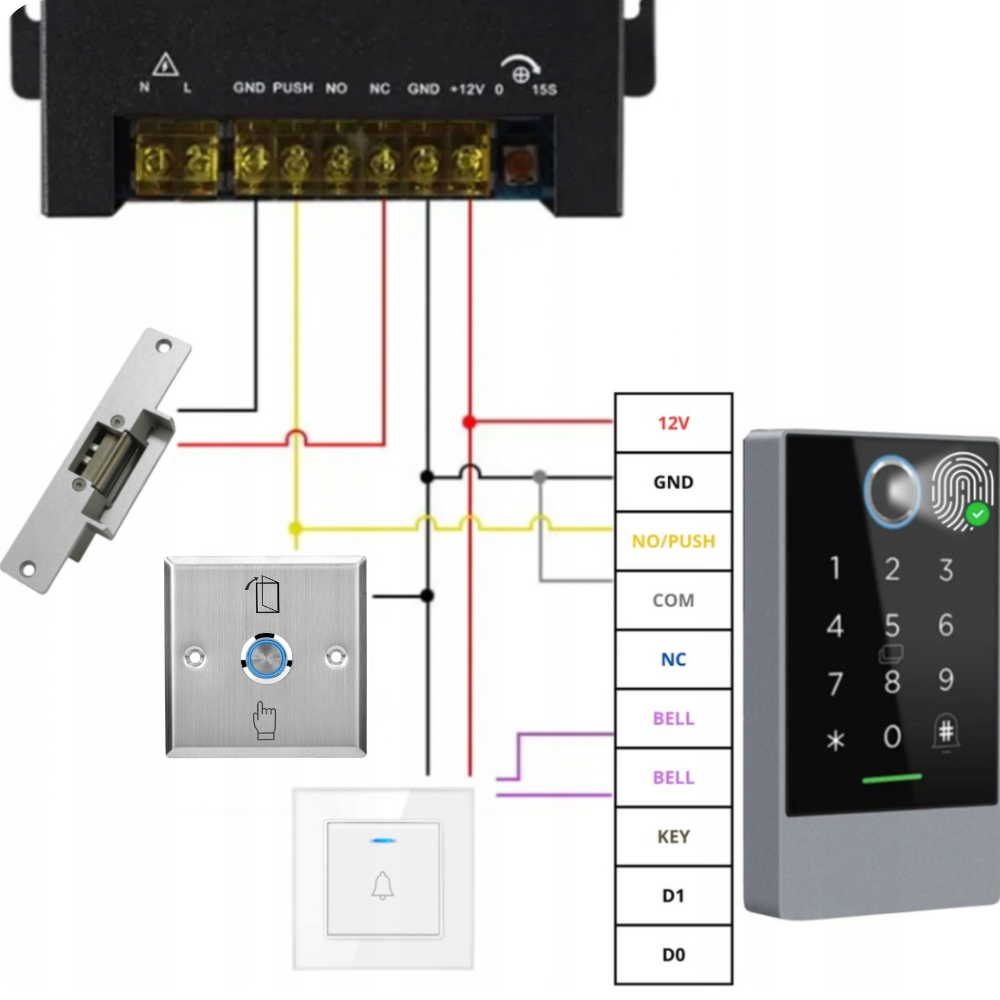

Primer scenarija za integracijo gumba za izhod s sistemom za nadzor dostopa

1. Priključek za napajanje:

Vhod napajanja: Fazna (modra) in nevtralna (rdeča) napajalna žica (AC 230 V 50 Hz) sta priključeni na priključka L in N krmilnika napajanja.

2. Priklop električne ključavnice (električna ključavnica):

NO (normalno odprt) izhod: NO izhod (rumena žica) regulatorja moči je priključen na en konec električne ključavnice.

COM (skupni) izhod: COM izhod (črna žica) regulatorja moči je priključen na drugi konec električne ključavnice. Ko je aktiviran, se vezje sklene in odklene električno zapah.

3. Priključitev gumba za izhod:

Gumb za izhod: Gumb za izhod na vratih je priključen na priključka potisni (rumena žica) in GND (črna žica) na krmilniku napajanja. S pritiskom na gumb se ključavnica odpre in vam omogoči izhod iz sobe.

4. Priključitev kodne ključavnice:

Napajanje za kodno ključavnico: Izhoda +12V (rdeča žica) in GND (črna žica) krmilnika napajanja sta priključena na ustrezne priključke kodne ključavnice, kar zagotavlja napajanje naprave.

Upravljanje ključavnice: Izhoda NO/potisni (rumena žica) in COM (siva žica) krmilnika napajanja sta priključena na ustrezne priključke kodne ključavnice, kar omogoča upravljanje ključavnice z vneseno kodo.

5. Priključitev žičnega zvonca:

Zvonec: Žice zvonca so priključene na priključke za zvonec (vijolična žica) na krmilniku napajanja, kar omogoča zvočni signal ob poskusu vstopa.

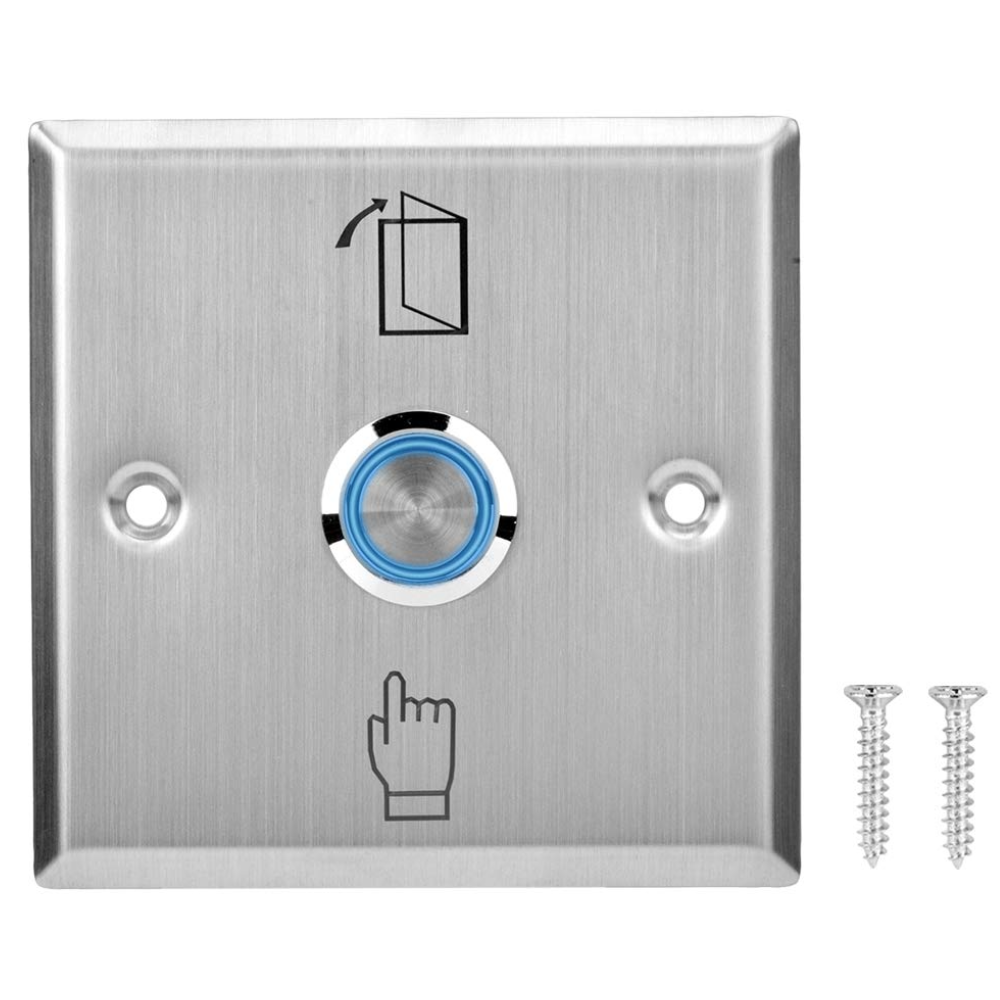

Komplet vključuje

• 1× gumb za izhod EB-12A
• 1× komplet dodatne opreme

Ponujamo tudi druge dopolnilne izdelke za sisteme za nadzor dostopa.
