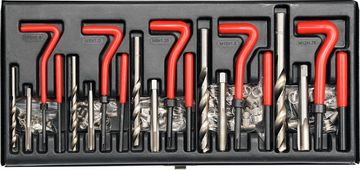

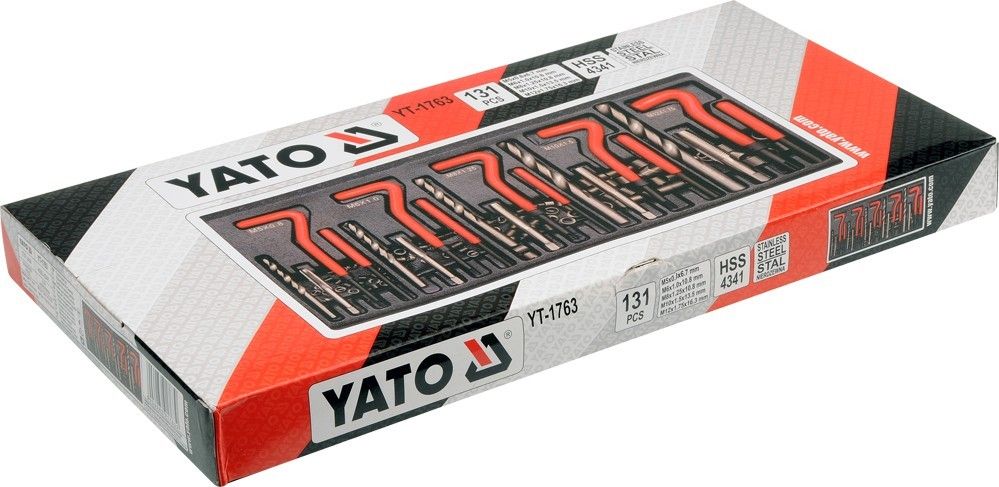

YATO YT-1763 komplet za popravilo navoja m5-m12

Profesionalni komplet za popravilo navojev za navoje M5-M12. Svedri in navojni svedri so izdelani iz hitroreznega jekla HSS 4341. Enostopenjski navojni svedri režejo navoj, v katerega je vstavljen spiralni vložek iz trdega nerjavečega jekla. Vložek se vstavi s pomočjo vodilnega gumba in izvijača, ki odlomi štrlečo konico vložka. Komplet je zasnovan za 5 vrst navojev: M5 × 0,8 × 6,7 mm, M6 × 1,0 × 10,8 mm, M8 × 1,25 × 10,8 mm, M10 × 1,5 × 13,5 mm, M12 × 1,75 × 16,3 mm.


Namen / Uporaba
Profesionalni komplet za popravilo navojev za navoje M5-M12. Svedri in navojni svedri so izdelani iz hitroreznega jekla HSS 4341. Enostopenjski navojni svedri režejo navoj, v katerega je vstavljen spiralni vložek iz trdega nerjavečega jekla. Vložek se vstavi s pomočjo vodilnega gumba in izvijača, ki odlomi štrlečo konico vstavka.

Komplet je zasnovan za 5 vrst navojev:
M5 × 0,8 × 6,7 mm,
M6 × 1,0 × 10,8 mm,
M8 × 1,25 × 10,8 mm,
M10 × 1,5 × 13,5 mm,
M12 × 1,75 × 16,3 mm.

Kako uporabljati
 – Določite velikost poškodovanega navoja in nato izberite komplet za popravilo enake velikosti.
 – Poškodovani navoj izvrtajte s svedrom iz kompleta.
 – Nato narežite navoj z navojnim svedrom, ki je priložen kompletu. Navojni sveder je treba namestiti
v ključ za navojne svedre. Navojni sveder ni priložen kompletu.
 – Namestite vložek na spiralni ključ za navojne svedre tako, da je prečni del vstavka v utoru
v gumbu. Nato vložek pritrdite z obročem, da se med privijanjem ne raztegne
. Obroč pritrdite z vijakom.
 – Vložek popolnoma privijte v predhodno navojno luknjo. Izvlecite gumb. Z zatičem
odlomite prečni del vložka.
 – Vijak privijte v popravljen navoj.

Vsebina paketa
 – svedri za izrezovanje poškodovanega navoja: 5 kosov.
 – enostopenjski navojni svedri za izdelavo navoja za nov vložek: 5 kosov.
 – spiralni vložki: 5 kosov
 – gumbi za privijanje spiralnih vložkov: 5 kosov.
 – izvijači: 5 kosov.
 – imbus ključ: 1 kos.
 – etui
