Opis:

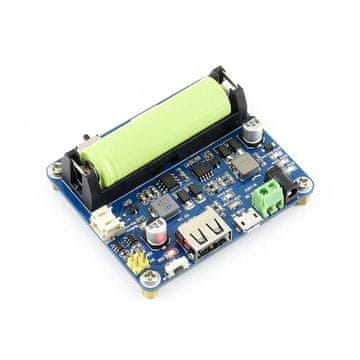

Ta krmilni modul sončnih panelov je zasnovan za uporabo s sončnimi paneli od 6 V do 24 V. Polni lahko 3,7 V litij-ionske baterije iz panela ali prek USB-ja. Modul zagotavlja izhodno napetost 5 V z zmogljivostjo 1 A.

Modul ima inteligenten sistem, ki najbolje izbere obremenitev panela za doseganje najvišje možne moči MPPT (sledenje največje moči).

Ima več zaščit, ki vam omogočajo varno uporabo sončne energije.

Značilnosti:

• Podpira MPPT (sledenje največje moči), kar zagotavlja maksimalno učinkovitost.
• Polnjenje baterije preko panela ali USB-ja.
• 6V – 24V sončni paneli.
• Vgrajeno MPPT stikalo.
• Dva priključka za izhodno napetost: 5V zlati pin in USB.
• Vsebuje visokokakovostne kondenzatorje za zmanjšanje motenj.
• Držalo za baterijo 14500 in priključek PH2.0.
• LED indikatorji za spremljanje delovanja modula.
• Zaščitna vezja: prenapolnjenost / preobremenjenost / povratna vezava / temperatura / preobremenjenost.

Specifikacije:

• Vhodna napetost iz plošče: 6V~24V
• Vhodna napetost mikro USB (USB IN): 5V
• Izhod Pinheader/USB (USB OUT): 5V 1A
• Izklopna napetost polnjenja: 4,2V±1
• Napetost praznjenja: 2,9V±1
• Učinkovitost polnjenja iz plošče: ~78%
• Učinkovitost polnjenja iz USB-ja: ~82%
• Učinkovitost pretvorbe AKU → OUT: ~86%
• Največji uhajavi tok: <2mA
• Temperaturno območje: –40℃~85℃
• Dimenzije: 65,2 mm × 56,2 mm × 22,9 mm
• Dimenzije priključnega vtiča panela: 3,5 × 1,35 mm DC3513

Vsebina modula:

1. Vhodna napetost iz sončne celice.
2. Vhodna napetost 5V za polnjenje. Lahko se priključi na USB napajalnik.
3. Izhodna napetost 5V/1A.
4. Vmesnik za 3,7V litijevo baterijo.
5. CS8501: USB krmilnik napajanja za polnjenje in pretvorbo navzgor (boost).
6. CN3791: krmilnik napajanja sončnih celic.
7. Zaščita litijeve baterije
8. Stikalo baterije.
9. Stikalo MPPTSET (spodnja stran):
   podprte ravni: 6V/9V/12V/18V/24V
   z izbiro ustrezne ravni se poveča učinkovitost pretvorbe.
10. Gumb BOOT
11. Indikator polnjenja
12. Indikator polnjenja prek USB-ja:
    Polnjenje prek USB-ja
    Polnjenje prek USB-ja končano
13. Indikator polnjenja sončne celice:
    Solarna energija se polni.
    Sončna baterija napolnjena.
    Plošča je obratno priključena.
14. Baterija je obratno priključena.
15. Indikator izhodne napetosti 5V/1A.

Primer uporabe:

POZOR: V držalo za baterije NE vstavljajte baterij za enkratno uporabo. Polnjenje baterij za enkratno uporabo lahko povzroči resne posledice, vključno z eksplozijo.

VARNOSTNA OBVESTILA

Litij-ionske in litij-polimerne baterije so precej hlapne. Če jih ne napolnite ali uporabljate pravilno, lahko povzročijo požar, telesne poškodbe ali materialno škodo.
Med polnjenjem ali praznjenjem baterije ne priključujte polarnosti obratno.
Za polnjenje baterije ne uporabljajte slabšega polnilnika/polnilne plošče.
Ne mešajte starih in novih baterij in se izogibajte uporabi baterij različnih znamk.
Pri nakupu litijeve baterije vedno preverite, ali se specifikacije baterije ujemajo z razširitveno ploščo. Izberite baterije uradnega proizvajalca in se prepričajte, da bodo baterije delovale stabilno in varno, tako da opravite test staranja.
Litijeve baterije imajo omejeno življenjsko dobo in se sčasoma obrabijo. Zamenjati jih je treba, ko baterije dosežejo svojo največjo življenjsko dobo ali so v uporabi več kot dve leti, kar nastopi prej.

Wiki: Solar_Power_Manager
