XT90H-F Ženski napajalni konektor - z žično zaščito, 45A, 10AWG

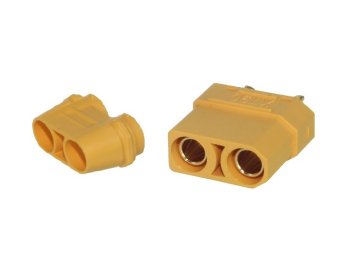

AMASS XT90H-F Ženski napajalni konektor

AMASS XT90H-F je ženski, dvo-pinski napajalni konektor, zasnovan za spajkanje žic do 10AWG . Različica H uporablja zadnji pokrov, ki pokriva spajkalne blazinice in organizira izhod žice.

Konektor je namenjen predvsem za baterije ter popravila in nadgradnje inštalacij, ki uporabljajo standard XT90. Proizvajalec navaja največji tok 45A , starejši podatkovni list pa navaja trenutni tok do 90A .

Za koga je namenjen ta priključek?

• Popravljam ali izdelujem baterijski kabel, ki se zaključi z ženskim konektorjem XT90H
• Že imam ustrezen moški konektor XT90H-M
• Potrebujem konektor za spajkanje žice 10AWG

Za koga NI namenjen?

• Potrebujem celoten moški in ženski par – izdelek vključuje samo priključek XT90H-F
• Potrebujem funkcijo proti iskrenju – standardni XT90H-F je nima

Ključne lastnosti

• Ženska izvedba XT90H-F namenjeno, med drugim, za stran akumulatorja
• Največji deklarirani tok 45A , trenutno v skladu s podatkovnim listom do 90A
• Spajkanje žice 10AWG
• Zadnji pokrov ščiti območje spajkanja in izhod žice
• Kontakti iz pozlačene medenine
• Ohišje iz PA z oceno vnetljivosti UL94 V-0

Tehnične specifikacije

• Proizvajalec: AMASS
• Model: XT90H-F
• Vrsta priključka: ženski
• Število kontaktov: 2
• Največji tok: 45A
• Trenutni tok v skladu s podatkovnim listom: 90A
• Priporočena žica: 10AWG
• Način sestavljanja žice: spajkanje
• Material kontaktov: pozlačena medenina
• Material ohišja: PA
• Delovna temperatura: od –20C do 120C
• Zaščitni razred: IP40
• Razred vnetljivosti: UL94 V-0
• Funkcija proti iskrenju: ne

Vsebina kompleta

• 1× ženski konektor AMASS XT90H-F
• 1× zadnji pokrov kabla

Pogosto zastavljena vprašanja

Ali je XT90H-F primeren za XT90H-M?

Da. XT90H-F je ženski element para, XT90H-M pa ustrezni moški element.

Ali je to različica brez iskrenja?

Ne. Model XT90S-F ima funkcijo za dušenje iskrenja. XT90H-F je standardni ženski konektor.

Ali je konektor mogoče namestiti na kabel baterije?

Da. Dokumentacija AMASS priporoča uporabo ženskega konektorja na strani baterije, kar zmanjša tveganje za nenamerni kratek stik izpostavljenih kontaktov.

Nasvet strokovnjaka Avifly: Pred spajkanjem se prepričajte, da sta na kabel nameščena zadnji pokrov in termoskrčljiva folija. Vsak pin spajkajte posebej in pustite, da se ohišje ohladi, preden spajkate drugo žico.
