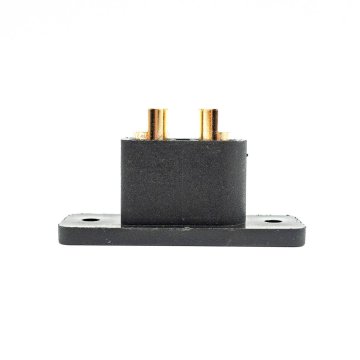

XT90E-M moški panelni konektor - montaža na ohišje, 45A, 150V DC

Amass XT90E-M Moški 45 A Panelni konektor

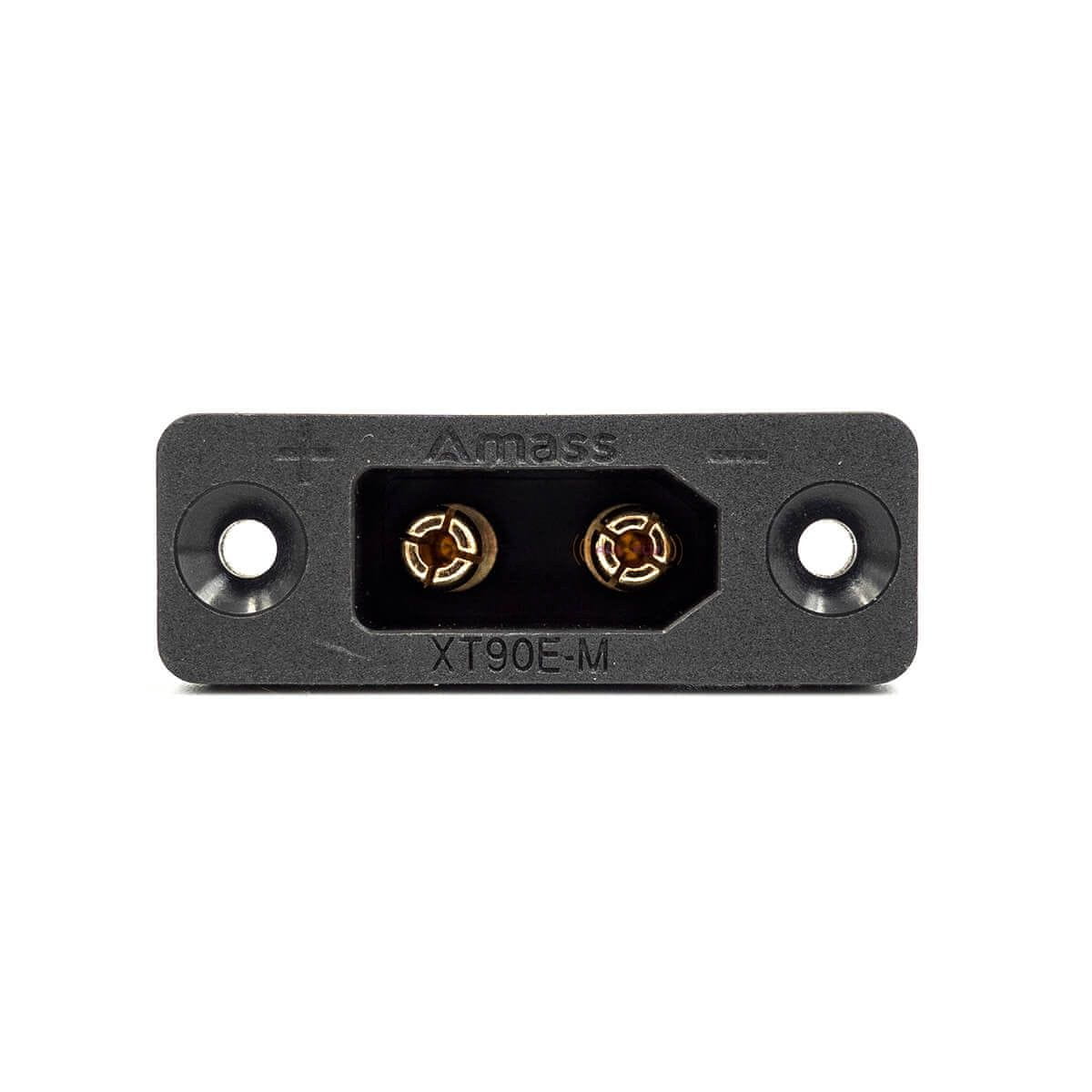

Panelni konektor Amass XT90E-M je moški, 2-pinski DC napajalni konektor, zasnovan za trajno montažo v ohišje, ploščo, baterijsko škatlo ali električno napravo. Prirobnica z dvema luknjama stabilizira konektor, žice pa se povežejo neposredno s spajkanjem.

Za koga je ta konektor?

• Sestavljam baterijsko ohišje, polnilnik, robota ali napravo z vtičnico XT90 za montažo na ploščo
• Potrebujem fiksni, vijačni konektor namesto konektorja, ki prosto visi na žici
• Moja instalacija deluje s tokom do 45 A in napetostjo do 150 V DC

Za koga NI namenjeno?

• Potrebujem standardni žični konektor XT90
• Namestitev presega 45A ali 150V DC
• Iščem ženski del priključka XT90

Ključne lastnosti

• Nazivni tok 45A z žico 10 AWG – parameter, ki ga določi proizvajalec, s porastom temperature, ki ne presega 85K
• Nazivna napetost 150 V DC – lahko se uporablja v baterijskih instalacijah in napravah z enosmernim tokom
• Montaža na ploščo z dvema luknjama 3,2 mm – konektor ostane stabilen med priklopom in odklopom kabla
• Pozlačeni medeninasti kontakti – kontaktna upornost ne presega 1,2 mΩ
• Črno poliamidno ohišje PA z oznako vnetljivosti UL94 V-0
• Delovanje Temperaturno območje od –20 °C do 120 °C

Tehnične specifikacije

• Proizvajalec: Amass
• Model: XT90E-M
• Koda proizvajalca: XT90E-MGB
• Vrsta: Priključek za napajanje enosmernega toka
• Vrsta priključka: moški
• Število kontaktov: 2
• Način montaže: Montaža na ploščo, prirobnica z 2 luknjama
• Način priključitve žice: spajkanje
• Nazivni tok: 45 A pri 10 AWG
• Nazivna napetost: 150 V DC
• Izolacijska upornost: najmanj 2000 MΩ
• Kontaktna upornost: največ 1,2 mΩ
• Mehanska vzdržljivost: 100 priključnih ciklov
• Delovna temperatura: –20 °C do 120 °C
• Dimenzije: 42,0 × 22,8 × 15,1 mm
• Premer montažne luknje: 3,2 mm
• Razmik med luknjami: 32,4 mm
• Material ohišja: PA
• Material kontaktov: medenina
• Kontaktna prevleka: zlata
• Barva: črna
• Razred vnetljivosti: UL94 V-0
• Okoljska skladnost: RoHS 2.0, REACH
• Odpornost na solno meglico: 48 ur v skladu z GB/T 2423.17–2008

Vsebina kompleta

• 1× Amass XT90E-M moški panelni konektor

Pogosto zastavljena vprašanja

Nasvet strokovnjaka Avifly: Po spajkanju preverite polarnost z multimetrom in mehansko razbremenite žice v ohišju. Konektor ne sme prenašati sil, ki delujejo na žico.

Varnost delovanja

• Ne prekoračite toka 45 A ali napetosti 150 V enosmernega toka.
• Konektorja ne priključujte ali odklapljajte pod obremenitvijo.
• Konektorja ne uporabljajte kot konstrukcijski ali nosilni element.
• Pred uporabo preverite pravilno polarnost in kakovost spajkanih priključkov.
