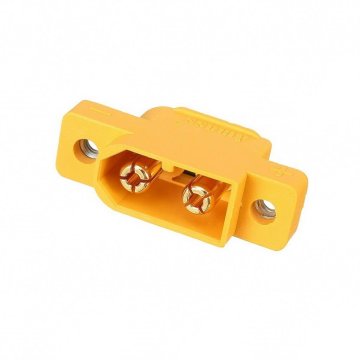

XT60E-M moški panelni konektor - 35A, 80V DC, 2-luknjični M2.5 pritrditev

AMASS XT60E-M 35A moški konektor za montažo na ploščo

AMASS XT60E-M je moški napajalni konektor serije XT60, zasnovan za trajno montažo v ploščo, ohišje ali ohišje naprave. Dvoluknjična M2,5 prirobnica omogoča stabilno povezavo, spajkalne nožice pa omogočajo trajno žično povezavo.

Za koga je ta konektor?

• Nameščam trajno vtičnico XT60 v ohišje, ploščo ali RC napravo
• Potrebujem moški konektor XT60 z mehansko montažo z dvema vijakoma
• Izvajam montažo s parametri, ki ne presegajo 35 A in 80 V DC

Za koga NI namenjeno?

• Potrebujem ženski konektor XT60
• Iščem standardni žični vtič brez montažnega ovratnika
• Namestitev presega nazivni tok ali napetost konektorja

Ključne lastnosti

• Nazivni tok 35 A z žico 12 AWG in proizvajalčevimi testnimi pogoji
• Nazivna napetost 80 V DC – za nizkonapetostne enosmerne napajalne sisteme
• Dve montažni luknji M2.5 – stabilna montaža v ploščo ali ohišje
• Pozlačeni medeninasti kontakti – kontaktna upornost ne presega 1,2 mΩ
• Ohišje iz poliamida PA z razredom vnetljivosti UL94 V-0
• Jasne oznake polarnosti, ki omejujejo tveganje napačne povezave

Razpoložljive različice

• Rumena – koda proizvajalca XT60E-MGY
• Črna – koda proizvajalca XT60E-MGB

Tehnične specifikacije

• Proizvajalec: AMASS
• Model: XT60E-M
• Serija: XT60
• Vrsta priključka: ploščni, moški
• Število kontaktov: 2
• Nazivni tok: 35 A pri 12 AWG
• Nazivna napetost: 80 V DC
• Izolacijska upornost: najmanj 2000 MΩ
• Kontaktna upornost: največ 1,2 mΩ
• Način priključitve: spajkanje
• Material ohišja: poliamid PA
• Material kontaktov: medenina
• Kontaktna prevleka: zlato
• Razred vnetljivosti: UL94 V-0
• Delovna temperatura: od –20 do 120 C
• Deklarirana vzdržljivost povezave: 100 ciklov
• Odpornost na solno meglico: 48 ur v skladu z GB/T 2423.17–2008
• Okoljska skladnost: RoHS 2.0, REACH
• Celotne dimenzije: približno 27,10 × 16,70 × 12,10 mm
• Razmik med montažnimi luknjami: 20,50 mm
• Montažne luknje: 2× M2,5
• Barva: rumena ali črna, odvisno od različice

Vsebina kompleta

• 1× Priključek za ploščo AMASS XT60E-M v izbrani barvi

Pogosto zastavljena vprašanja

Ali se XT60E-M prilega standardnemu ženskemu priključku XT60?

Da. XT60E-M je moški konektor serije XT60, zasnovan za povezavo z združljivim ženskim konektorjem XT60.

Ali so žice stisnjene ali spajkane?

Električni zatiči so zasnovani za spajkanje. Proizvajalec določa nazivni tok 35 A za konfiguracijo žic 12 AWG.

Ali je mogoče konektor namestiti neposredno v ohišje?

Da. Prirobnica ima dve luknji M2,5 z razmikom 20,50 mm, kar omogoča pritrditev konektorja na pripravljeno ploščo ali ohišje.

Nasvet strokovnjaka Avifly: Pri spajkanju uporabite spajkalnik z ustrezno močjo in čim krajši čas segrejte priključek. Dolgotrajno segrevanje lahko zmehča ohišje in spremeni položaj kontakta.

Varnost delovanja

• Ne prekoračite nazivnega toka 35 A ali napetosti 80 V DC.
• Ne priključujte in ne odklapljajte konektorja pod obremenitvijo.
• Konektorja ne obravnavajte kot konstrukcijski element, ki nosi mehanske obremenitve.
• Uporabljajte v temperaturnem območju od –20 do 120 °C, stran od vlage in agresivnih kemikalij.
