QS Electronic QS8 visokotokovni konektor proti iskrenju - komplet moški + ženski, 110 A, 500 V DC

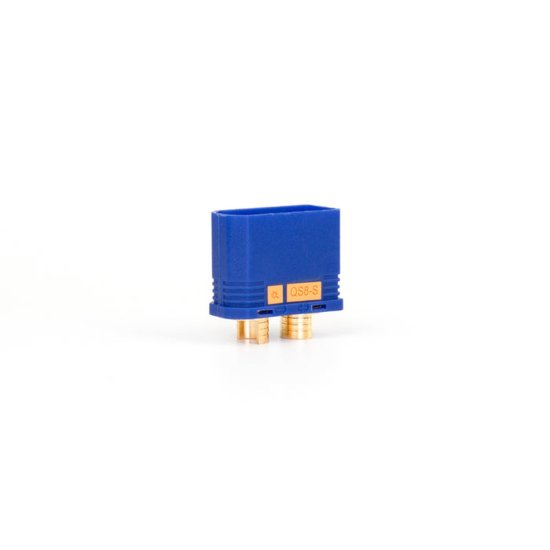

QS Electronic QS8-S Priključek proti iskrenju 110 A

QS Electronic QS8-S je dvo-pinski visokotokovni priključek, zasnovan za priključitev baterij, ESC-jev, dronov, RC modelov in drugih visokotokovnih napajalnih sistemov. Komplet vključuje moški in ženski del, kar omogoča popolno povezavo na obeh straneh sistema.

Priključek Priključek proti iskrenju zmanjšuje iskrenje pri priključitvi napajanja. Nazivni tok je 110 A , največji tok, ki ga določa proizvajalec, pa je 180 A . Priključek je primeren za žice s prečnim prerezom 8–12 AWG .

Za koga je ta komplet?

• Sestavljam napajalni sistem za velik dron, RC model ali električno vozilo
• Potrebujem celoten moški in ženski konektor za žice 8–12 AWG
• Želim zmanjšati iskrenje pri priključevanju akumulatorja

Za koga to NI namenjeno?

• Moja instalacija uporablja drugačen standard konektorja, npr. XT60, XT90 ali AS150
• Uporabljam žice, tanjše ali debelejše od razpona 8–12 AWG
• Potrebujem večpinski konektor za prenos dodatnih signalov

Ključne značilnosti

• Nazivni tok 110 A – konektor je zasnovan za instalacije z visoko obremenitvijo
• Največji tok 180 A – zagotavlja prostor nad nazivno vrednostjo
• Funkcija proti iskrenju – omejuje iskrenje pri priključitvi napajanja
• Pozlačeni kontakti – nizka priključna upornost, največ 0,51 mOhm
• Ohišje PA UL94 V-0 – material s povečano odpornostjo proti vžigu
• Pokrovi kablov – zaščita spajkalnih mest po montaži

Tehnične specifikacije

• Proizvajalec: QS Electronic
• Model: QS8-S
• Tip: Visokotokovni konektor z zaščito pred iskrenjem
• Število pinov: 2
• Nazivni tok: 110 A
• Največji tok: 180 A
• Nazivna napetost: 500 V DC
• Kontaktna upornost: maks. 0,51 mOhm
• Izolacijska upornost: min. 500 MOhm
• Razpon žic: 8–12 AWG
• Električna montaža: spajkanje
• Kontaktni material v skladu s podatkovnim listom: Cu
• Kontaktna prevleka: zlato, 1,5 um
• Material ohišja: PA
• Razred vnetljivosti materiala: UL94 V-0
• Delovna temperatura: od –20°C do +120°C
• Mehanska vzdržljivost: do 3000 priključnih ciklov
• Sila priklopa in odklopa: 7–30 N

Vsebina kompleta

• 1× moški konektor QS8-S
• 1× ženski konektor QS8-S
• 2× pokrovčka spajkalne točke

Pogosto zastavljena vprašanja

Nasvet strokovnjaka Avifly: Pri spajkanju žic 8–12 AWG uporabite spajkalnik z veliko konico in zadostno rezervo moči. Pred spajkanjem namestite pokrov žice nazaj, saj ga po vzpostavitvi povezave ne bo mogoče vstaviti s strani kabla.
