MT30 motorni konektor - 3-pinski moški in ženski komplet, 20A, žica 16AWG

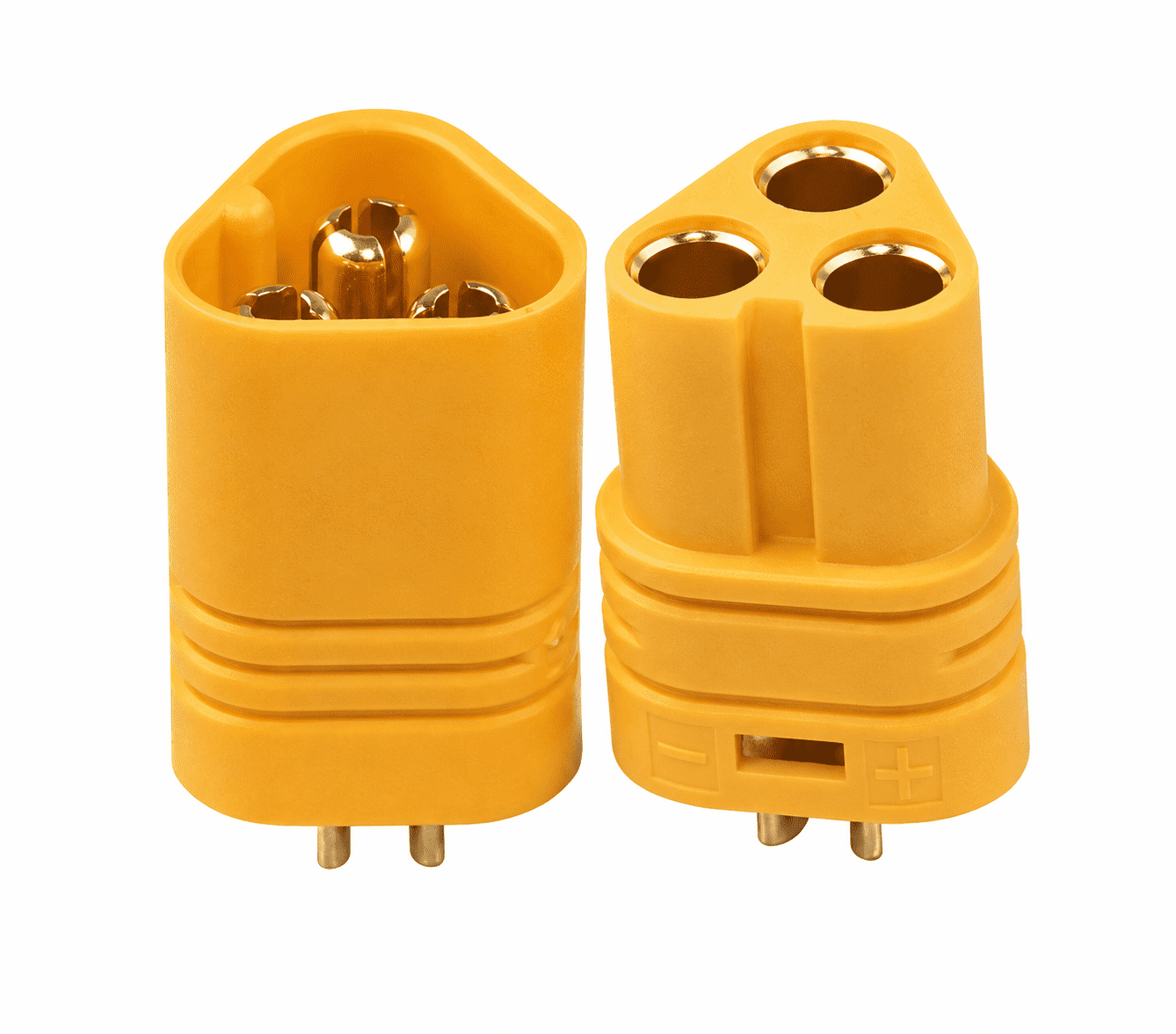

Amass MT30 3-pinski 20A motorni konektor

Priključek Amass MT30 je kompakten 3-pinski komplet, zasnovan za priključitev treh žic brezkrtačnega motorja na ESC. Komplet je sestavljen iz moškega priključka MT30-M in ženskega priključka MT30-F ter je prilagojen za spajkanje 16AWG žic.

Trije kontakti v enem ohišju poenostavijo namestitev pogona in omogočajo odklop motorja brez posebej spajkanja vsake fazne žice. Poliamidno ohišje PA ima stopnjo vnetljivosti UL94 V-0 , medeninasti kontakti pa so pozlačeni.

Za koga je ta konektor?

• Izdelujem ali servisiram RC model z brezkrtačnim motorjem
• Želim povezati tri fazne žice motorja in ESC z enim konektorjem
• Potrebujem spajkani konektor za žico 16AWG

Za koga NI namenjen?

• Potrebujem 2-pinski konektor za baterijo
• Sistem presega nazivni tok 20 A
• Potrebujem stisnjen konektor namesto spajkanega

Ključne lastnosti

• 3 kontakti v enem ohišju – priročna povezava faznih žic brezkrtačnega motorja
• Nazivni tok 20 A – parameter, določen za žico 16AWG
• Kontaktna upornost navzgor do 1,2 mΩ – zmanjšanje izgub napetosti in segrevanja priključkov
• Pozlačeni medeninasti kontakti – odpornost kontaktne površine na oksidacijo
• Ohišje PA UL94 V-0 – material s povečano toplotno odpornostjo in razredom samougasljivosti

Tehnične specifikacije

• Proizvajalec: Amass
• Serija: MT30
• Število kontaktov: 3
• Nazivni tok: 20 A z žico 16AWG
• Nazivna napetost: 80 V DC
• Kontaktna upornost: maks. 1,2 mΩ
• Izolacijska upornost: min. 2000 MΩ
• Priporočena žica: 16AWG
• Sestavljanje žice: spajkanje
• Material ohišja: poliamid PA
• Material kontaktov: medenina
• Kontaktna prevleka: zlato
• Razred vnetljivosti: UL94 V-0
• Delovna temperatura: od –20°C do 120°C
• Mehanska vzdržljivost: 100 priključnih ciklov
• Odpornost na solno meglico: 48 ur v skladu z GB/T 2423.17–2008
• Skladnost materialov: RoHS 2.0, REACH
• Dimenzije MT30-M: približno 19,00 × 10,78 × 10,25 mm
• Dimenzije MT30-F: približno 18,00 × 10,78 × 10,25 mm
• Dolžina kombiniranega kompleta: približno 30,50 mm

Vsebina kompleta

• 1× Amass MT30-M moški konektor
• 1× Amass MT30-F ženski konektor

Pogosto zastavljena vprašanja

Za kaj je namenjen konektor MT30?

MT30 omogoča priključitev trifaznih žic med brezkrtačnim motorjem in ESC. Omogoča vam hiter odklop motorja med servisiranjem ali zamenjavo komponent.

Katero žico je mogoče prispajkati na MT30?

Proizvajalec določa tokovne parametre konektorja za žico 16AWG. Žice je treba spajkati v enakem vrstnem redu na obeh straneh konektorja.

Ali je mogoče MT30 odklopiti, ko je napajanje vklopljeno?

Ne. Proizvajalec prepoveduje priklapljanje ali odklapljanje konektorja pod napetostjo, saj lahko to povzroči iskrenje, poškodovane kontakte ali okvaro sistema.

Nasvet strokovnjaka Avifly: Pred spajkanjem označite vrstni red treh faznih žic. Če se motor po montaži vrti v napačno smer, bo zamenjava katerih koli dveh žic spremenila smer vrtenja.

Varna uporaba

• Ne prekoračite nazivnega toka 20 A ali napetosti 80 V enosmernega toka.
• Ne priključujte ali odklapljajte konektorja, ko je naprava vklopljena.
• Konektorja ne uporabljajte kot konstrukcijskega elementa, ki prenaša mehanske obremenitve.
• Po spajkanju vse izpostavljene priključke temeljito izolirajte.
