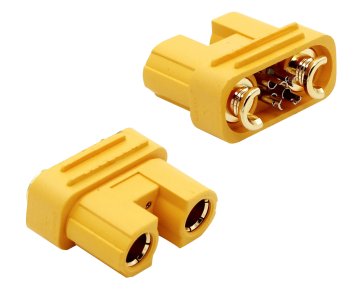

AS150U Komplet konektorjev proti iskrenju 2+4 pin - par 75A, 80V DC

Komplet konektorjev proti iskrenju Amass AS150U z 2+4 pini

Amass AS150U Anti-Spark je komplet moških in ženskih konektorjev za visok tok, zasnovanih za priključitev baterij, krmilnikov, dronov in drugih naprav, ki zahtevajo sočasno napajanje in pomožne signale. Vezje vključuje 2 glavna kontakta za napajanje in 4 dodatne signalne kontakte .

Zasnova proti iskrenju zmanjšuje iskrenje, ki nastane pri priključitvi baterije na napravo z velikimi vhodnimi kondenzatorji. Nazivni tok priključka je 75 A , nazivna napetost pa je 80 V DC .

Za koga je namenjen ta komplet priključkov?

• Gradim visokotokovno inštalacijo z 8 AWG žicami
• Potrebujem en konektor za napajanje in dodatne krmilne signale
• Baterijo priključujem na krmilnik, dron, robota ali transportno napravo
• Želim zmanjšati iskrenje pri priključevanju napajanja

Za koga NI primerno?

• Naprava deluje pri napetosti višji od 80 V DC
• Sistem zahteva neprekinjen tok, ki presega 75 A
• Potrebujem že pripravljen kabel s tovarniško vgrajenimi konektorji

Ključne značilnosti

• Nazivni tok 75 A – parameter, ki ga določi proizvajalec za kabel 8 AWG
• Nazivna napetost 80 V DC – za baterijske napeljave in nizkonapetostne naprave z visoko močjo
• Sistem 2+4 pin – dva napajalna kontakta in štirje pomožni kontakti v enem ohišju
• Pozlačeni kontakti iz bakrene zlitine – kontaktna upornost ne večja od 0,8 mΩ
• Ohišje iz poliamida PA – razred vnetljivosti UL94 V-0
• Delovno območje od –20 °C do 120 °C – lahko se uporablja v napravah, ki delujejo v spremenljivih toplotnih pogojih

Tehnične specifikacije

• Proizvajalec: Amass
• Serija: AS150U
• Vključeni modeli: AS150U(2+4)-M in AS150U(2+4)-F
• Vrsta: Komplet konektorjev moški + ženski
• Funkcija: Zaščita pred iskrenjem
• Število pinov: 2+4, skupaj 6
• Nazivni tok: 75 A
• Pogoji merjenja toka: žica 8 AWG, dvig temperature do 85 K
• Nazivna napetost: 80 V DC
• Izolacijska upornost: najmanj 2000 MΩ
• Kontaktna upornost: največ 0,8 mΩ
• Mehanska vzdržljivost: 100 ciklov parjenja
• Delovna temperatura: od –20 °C do 120 °C
• Material ohišja: poliamid PA
• Material kontaktov: bakrova zlitina
• Kontaktna prevleka: pozlačena
• Razred vnetljivosti: UL94 V-0
• Odpornost na solno meglico: 48 ur v skladu z GB/T 2423.17–2008
• Okoljska skladnost: RoHS 2.0, REACH
• Način sestavljanja kabla: spajkanje
• Barva: rumena
• Dimenzije po priključitvi: 37,60 × 32,50 × 17,50 mm

Vsebina kompleta

• 1× Amass konektor AS150U(2+4)-M
• 1× Amass AS150U(2+4)-F konektor

Pogosto zastavljena vprašanja

Katero žico je mogoče uporabiti s konektorjem AS150U?

Proizvajalec določa nazivni tok 75 A za žico 8 AWG. Končni presek žice je treba izbrati tudi ob upoštevanju dolžine namestitve, dejanskega toka in dovoljenega dviga temperature.

Koliko kontaktov ima konektor Amass AS150U?

Konektor ima dva glavna kontakta za napajanje in štiri dodatne pomožne kontakte, tj. skupno šest kontaktov.

Ali se lahko konektor odklopi pod obremenitvijo?

Ne. Proizvajalec prepoveduje priklapljanje ali odklapljanje konektorja, ko je pod napetostjo ali obremenitvijo, saj lahko to poškoduje konektor ali namestitev.

Nasvet strokovnjaka Avifly: Pri spajkanju žice 8 AWG uporabite spajkalnik z ustrezno močjo in omejite čas segrevanja kontaktov. Dolgotrajno segrevanje lahko povzroči premik kontaktov ali deformacijo ohišja.

Varnost uporabe

• Ne prekoračite nazivnega toka 75 A ali napetosti 80 V DC.
• Ne priklapljajte ali odklapljajte konektorja pod napetostjo ali obremenitvijo.
• Priključka ne uporabljajte kot konstrukcijski element ali mehansko pritrdilno točko.
• Po spajkanju vse žične povezave temeljito izolirajte.
