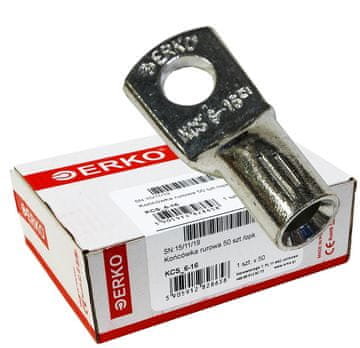

Bakreni obročasti priključek za cev KCS 6–16 50 kosov

Tehnični podatki

• Proizvajalec: ERKO
• Serija izdelkov: KCS
• Indeks proizvajalca: KCS₆-16/50
• EAN 5905912828658
• Oblika priključka Obročast
• Kot povezave Raven
• Material Baker
• Modelbrez ovratnika
• Vrsta žice Večžilna
• Metrična velikost navoja mm2 6
• Z izolacijo NE
• Z inšpekcijsko luknjo NE
• Zaščita površine Pokositrena
• Nazivni presek [mm2] 16

Bakreni cevasti obročasti priključki serije DIN (elektrokositrena) v skladu z DIN 46235, za stiskanje. Omogočajo zaključevanje bakrenih kabelskih vodnikov in se uporabljajo povsod, kjer je potrebno priključiti vodnik na, na primer, razdelilnik, zbiralko ali drugo napravo z uporabo vijačne sponke. Uporaba DIN obročnih priključkov poveča varnost in trajnost te vrste povezave. Za razliko od spajkanih povezav uporaba obročnih priključkov zmanjša tveganje pregrevanja vodnikov in izolacije. Pri stiskanju sektorskih vodnikov jih je treba preoblikovati v „okroglo“ obliko.

Vsi bakreni obročni cevni priključki so podvrženi dodatnemu postopku kaljenja in žganja pri 700 °C. Ta postopek odstrani vse nečistoče iz materiala, iz katerega je izdelan priključek. Kaljeni priključki so za razliko od nekaljenih priključkov manj dovzetni za razpoke in mikrorazpoke med stiskanjem, zato imajo boljše obratovalne parametre. Za standard DIN 46235 je dimenzijska toleranca za velikost „d1“ za prereze 10–150 mm2 +/- 0,3 mm za prereze 185–400 mm2 +/- 0,4 mm, za dimenzije 500–625 mm2 +/- 0,5 mm, toleranca za dimenzijo „b“ za prereze 10–70 mm2 je +/- 1 mm, za prereze med 95 in 625 mm2 je +/- 2 mm za celotno območje prerezov, dimenzijska toleranca za velikost „l1“ je +2 mm, za dimenzijo „c“ –3 mm. Učinkovitost stiskanja (pritrjevanja priključka na kabel) je odvisna od uporabe ustreznega orodja in matrice, prilagojene preseku.

• Material: elektrolitski baker (skladen z EN13600)
• Najmanjša plast kositra: 3 μm
• Dimenzijska toleranca v skladu z DIN 46235
