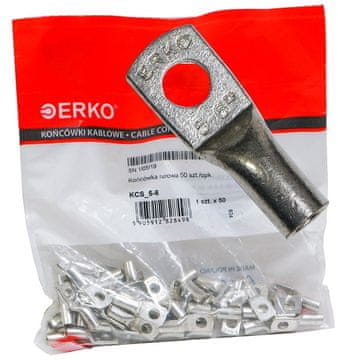

Cevasti obročni konektor Cu KCS 5–6 iz kositranega bakra 50 kosov. ERKO

Tehnični podatki

• Proizvajalec: ERKO
• Serija izdelkov: KCS
• Indeks proizvajalca: KCS₅-6
• EAN 5905912828498
• Oblika priključka Obročasti
• Kot povezave Raven
• Material Baker
• Model brez ovratnika
• Vrsta žice Večžilna
• Metrična velikost navoja priključka 5
• Z izolacijo NE
• Z inšpekcijsko odprtino NE
• Površinska zaščita Pocinkanje
• Nazivni presek [mm2] 6

Bakreni cevasti obročni priključki serije DIN (elektro-pocinkani), skladni z DIN 46235, za stiskanje. Omogočajo zaključevanje bakrenih kabelskih žil in se uporabljajo povsod, kjer je treba žico priključiti na primer na razdelilnik, zbiralko ali drugo napravo z uporabo vijačnega priključka. Uporaba obročnih priključkov DIN poveča varnost in trajnost te vrste povezave. Za razliko od spajkanih povezav uporaba obročnih priključkov zmanjša tveganje pregrevanja žil in izolacije. Pri stiskanju sektorskih žil jih je treba preoblikovati v „okroglo“ obliko.

Vsi bakreni cevasti obročni priključki so podvrženi dodatnemu postopku kaljenja in žganja pri 700 °C. S tem postopkom se odstranijo morebitne nečistoče iz materiala, iz katerega je izdelan priključek. Kaljene konice so za razliko od nekaljenih manj dovzetne za razpoke in mikrorazpoke med stiskanjem, zato imajo boljše obratovalne parametre. Za standard DIN 46235 je dimenzijska toleranca za velikost „d1“ za prereze 10–150 mm2 +/- 0,3 mm, za prereze 185–400 mm2 +/- 0,4 mm, za dimenzije 500–625 mm2 +/- 0,5 mm, toleranca za dimenzijo „b“ za prereze 10–70 mm2 je +/- 1 mm, za prereze med 95 in 625 mm2 je +/- 2 mm za celotno območje prerezov, dimenzijska toleranca za velikost „l1“ je +2 mm, za dimenzijo „c“ pa –3 mm. Učinkovitost stiskanja (pritrjevanja priključka na kabel) je odvisna od uporabe ustreznega orodja in matrice, prilagojene preseku.

• Material: elektrolitski baker (skladen z EN13600)
• Najmanjša plast kositra: 3 μm
• Dimenzijska toleranca v skladu z DIN 4623
