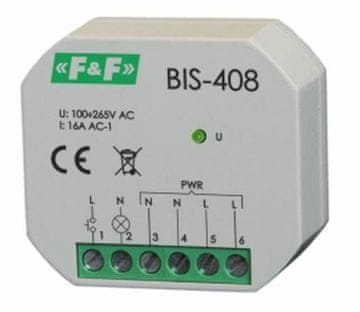

FF BIS-408 LED vklopno-izklopni bistabilni rele

Izvedba releja „i“ ima kontakt, prilagojen za delo s sprejemniki z visokim zagonskim tokom, kot so: LED fluorescenčne sijalke, ESL fluorescenčne sijalke, elektronski transformatorji, razelektritvene sijalke itd.

Namen uporabe

Elektronski bistabilni impulzni rele omogoča vklop razsvetljave ali drugih naprav z več različnih točk z uporabo vzporedno povezanih krmilnih gumbov.

Delovanje

Sprejemnik se vklopi s tokovnim impulzom, ki ga povzroči pritisk na kateri koli gumb (zvonec), priključen na rele. Sprejemnik se po naslednjem impulzu izklopi.

Rele nima „pomnilnika“ položaja kontakta, kar pomeni, da se bo kontakt releja v primeru prekinitve in nato ponovne vzpostavitve napajanja izklopil. To preprečuje samodejni nenadzorovani vklop krmiljenih sprejemnikov po daljši prekinitvi napajanja.

OPOMBA!

BIS-408i se lahko uporablja z osvetljenimi stikali.

Tehnični podatki

• napajanje 100÷265V AC
• kontaktni / bremenski tok AC-1
• BIS-408i 1NO / <16A (160A/20ms)
• krmilni impulzni tok L <5mA
• zakasnitev delovanja 0,1÷0,2s
• indikacija napajanja zelena LED
• poraba energije
• stanje pripravljenosti 0,15 W
• stanje vklopa 0,6 W
• delovna temperatura –25÷50°C
• priključek vijačne sponke 2,5 mm²
• navor privijanja 0,4 Nm
• dimenzije Ø54 (□48×43 mm), v=20 mm
• montaža v vgradno dozo Ø60
• razred zaščite IP20
