✅ZUG ST 4 modri konektor za DIN-letev

62617-ST4/modra / modra

? Konektorji za letve, znani tudi kot tračni konektorji ali spončni konektorji, splošno znani kot konektorji ZUG, se uporabljajo za povezovanje žic v stikalnih omarah. Najpogosteje so nameščeni na DIN / Euro / TS-35 letev posamično ali v vrstah.

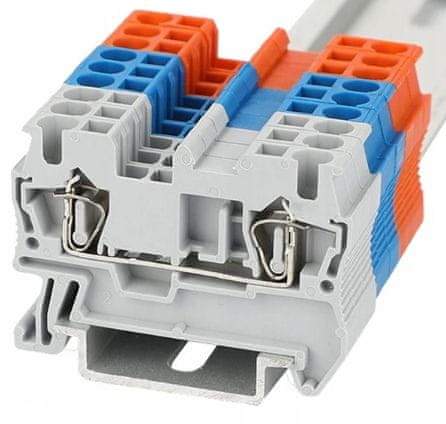

?1 kos. – 1-nivojski priključni blok za tračnico.

• 2 vzmetni sponki
• Število potencialov: 1
• Priporočena zapiralna plošča (pokrov): Da
• Dovoljen presek priključnega kabla: od 0,2–24 mm2, enojni ali večžilni v tulcu
• Nazivni tok: 800 V / 30 A
• Način montaže: 35 mm DIN montažna letev
• Položaj priključitve kabla: od zgoraj
• Vrsta izolacijskega materiala: termoplastika

? Za konektor je značilna zelo močna in stabilna žična povezava prek vzmetne objemke.

• ✅Konektor sprejema tako enožilne kot večžilne žice.
• ?Za večžilne žice je priporočljiva uporaba stiskalnih tulcev.

? Spodaj je na voljo dodatna oprema za to vrsto konektorjev:

? Za zgornji konektor uporabite simbol za pokrovček:

D-ST 4

✅ Pravilna zaključitev vrste konektorjev preprečuje nenadzorovane kratke stike.

✅ Priporočamo, da s pokrovčkom zaprete le zadnji konektor v vrsti.

• ? Ne uporabljajte pokrovčkov za vsak konektor, če so nameščeni drug ob drugem.
• ? Konektorji, nameščeni drug ob drugem, se medsebojno pokrivajo.
• ? Če jih postavite drug ob drugega, boste razširili vrsto povezovalnikov in po potrebi preprečili uporabo mostičkov.

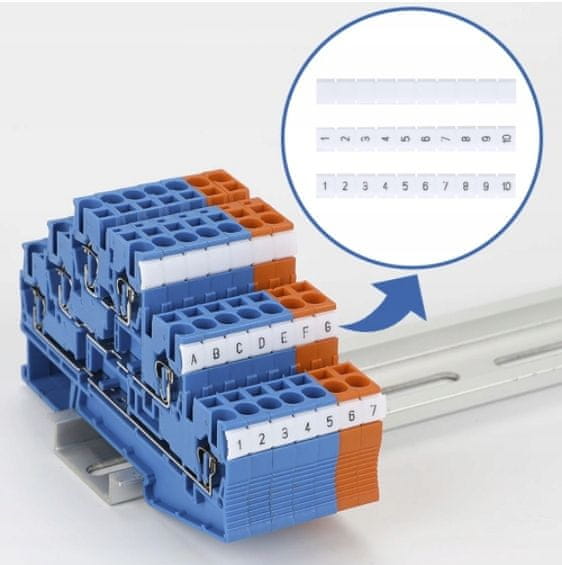

? Za zgornji konektor, numerične oznake:

zbfm-5 ali ZB-6

Oznake je mogoče rezati

✅ Na voljo je celotno območje številčenja od 1 do 100

• 1–10
• 11–20
• 21–30
• 31–40
• 41–50
• 51–60
• 61–70
• 71–80
• 81–90
• 91–100

? Oznake ustrezajo konektorjem, kot so Wago, Phoenix, Adelid, Pokój, Simet … (priporočamo, da se posvetujete s širino konektorja)**.

Oznake so izdelane iz plastike.

Trak je odrezan, kar omogoča trganje posameznih oznak.

✅Za večje konektorje se lahko uporabljajo tudi manjše oznake.

• ? Položaj priključka:Vstavite z vrha ali s strani.
• ? Vrsta materiala: PVC

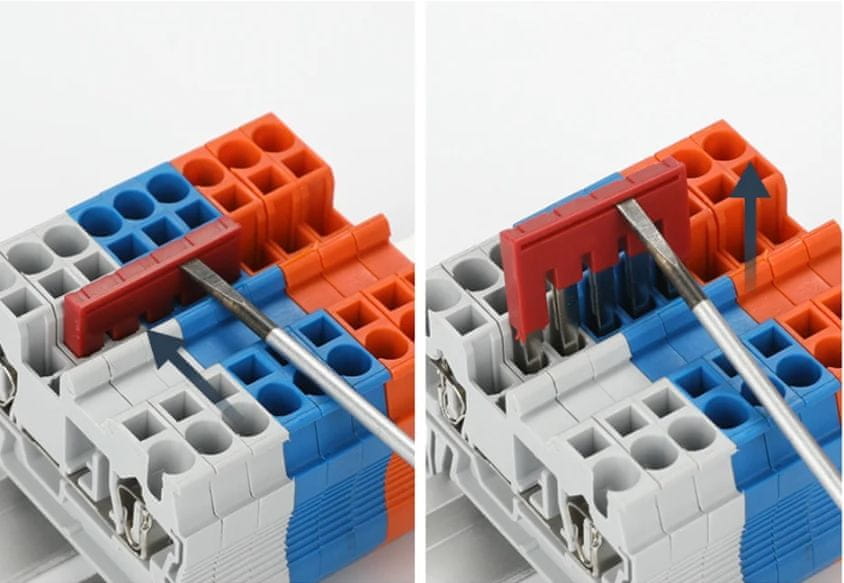

? Za zgoraj omenjeni priključni blok, simbol mostu:

FBS-6

Predstavljamo tipe mostov za specifične dimenzije priključnih blokov ZUG:

• ✅ Za priključne bloke 1,5 mm – FBS-3,5
• ✅ Za priključne bloke 2,5 mm – FBS-5
• ✅ Za priključne bloke 4 mm – FBS-6
• ✅ Za priključne bloke 6 mm – FBS-8
• ✅ Za priključne bloke 10 mm – FBS-10
• ✅ Za priključne bloke 16 mm – FBS-12
• ✅ Za 35 mm konektorje – FBS-16
