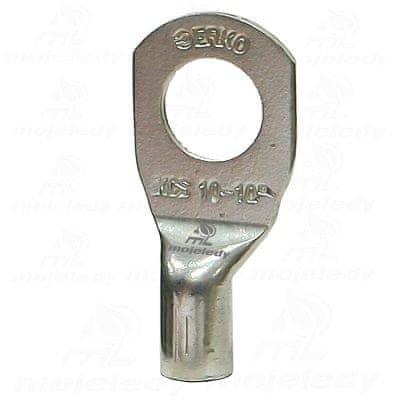

1× Cevni Cu obročasti priključek KCS 10–10

Tehnični podatki

• Proizvajalec: ERKO
• Serija izdelkov: KCS
• Indeks proizvajalca: KCS₁₀-10
• Oblika konice Obroč
• Kotna povezava Ravna
• Material Baker
• Model brez ovratnika
• Vrsta žice Večžilna
• Velikost metričnega priključka 10
• Z izolacijo NE
• Z inšpekcijsko luknjo NE
• Površinska zaščita Pocinkanje
• Nazivni prerez [mm2] 10

Bakreni cevasti obročasti priključki serije DIN (elektro-pocinkani) v skladu z DIN 46235, za stiskanje. Omogočajo zaključevanje bakrenih kabelskih vodnikov in se uporabljajo povsod, kjer je treba vodnik priključiti na primer na razdelilnik, zbiralko ali drugo napravo z uporabo vijačne sponke. Uporaba DIN obročnih priključkov poveča varnost in vzdržljivost te vrste povezave. Za razliko od spajkanih priključkov obročni priključki zmanjšajo tveganje pregrevanja vodnikov in izolacije. Pri stiskanju sektorskih vodnikov jih je treba preoblikovati v „okroglo“ obliko.

Vsi bakreni cevasti obročni priključki so podvrženi dodatnemu postopku kaljenja in žganja pri 700 °C. Ta postopek odstrani morebitne nečistoče iz materiala, iz katerega je izdelan priključek. Kaljeni priključki so za razliko od nekaljenih priključkov manj dovzetni za razpoke in mikrorazpoke med stiskanjem, zato imajo boljše obratovalne parametre. Za standard DIN 46235 je dimenzijska toleranca za velikost „d1“ za prereze 10–150 mm2 +/- 0,3 mm za prereze 185–400 mm2 +/- 0,4 mm, za dimenzije 500–625 mm2 +/- 0,5 mm, toleranca za dimenzijo „b“ za prereze 10–70 mm2 je +/- 1 mm, za prereze med 95 in 625 mm2 je +/- 2 mm in za celotno območje prerezov je dimenzijska toleranca za velikost „l1“ +2 mm, za dimenzijo „c“ pa –3 mm. Učinkovitost stiskanja (pritrjevanja priključka na kabel) je odvisna od uporabe ustreznega orodja in matrice, prilagojene prerezu.

• material: elektrolitski baker (v skladu z EN13600)
• minimalna plast kositra: 3μm
• dimenzijska toleranca v skladu z DIN 46235
