XtendLan ZSW01P-12–60BR

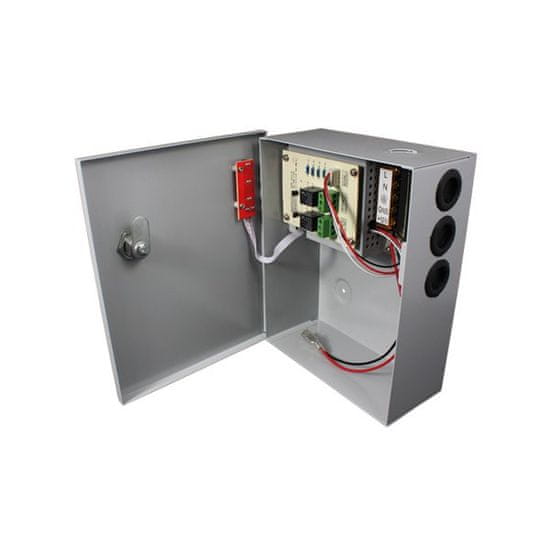

Stabiliziran napajalnik z enim izhodom, z vezjem za polnjenje in priključitev rezervne baterije. Skupni izhodni tok 5 A. Stenska omarica z nameščenim tiskanim vezjem, kabelskimi vložki, stikalom v omarici. Priključitev kablov na notranji priključni blok, možnost odklopa izhoda s premostitvenim stikalom brez odklopa žic. Zaščita pred kratkim stikom z instrumentalno varovalko, prenapetostna zaščita. LED diode diagnosticirajo stanje priključkov, npr. pregorelo varovalko je mogoče odkriti na prvi pogled. Baterijski tokokrog se polni z 1 A. Zaščita pred kratkim stikom in zaščita baterije pred popolnim izpraznjenjem. Dva relejska priključka – vklop/izklop v primeru izpada zunanjega napajanja in nizke napetosti baterije, namenjena za priključitev na alarmno vezje.
Trije kabelski prehodi v stranski steni, zatesnjeni z gumo, en odcep v zgornjem delu, premer lukenj 19 mm, vrata z enojno ključavnico.

Napotki:

Nastavitev izhodne napetosti ne vpliva na napetost pri delovanju iz baterije (napajalnik ne deluje kot pretvornik napetosti), zato bodite pozorni na zmogljivost baterije in dejansko zagotovljeno napetost med okvaro. Pri večji porabi toka priporočamo tudi dobro pritrditev Faston na priključke baterije, da zmanjšate prehodno upornost.
Glavno stikalo v omarici odklopi le 230-voltno napajanje, ne pa tudi baterijskega napajanja, za popoln izklop med namestitvenimi dejavnostmi odklopite tudi baterijski priključek.

Pomnilo: baterija ni vključena.

ZADNJE SPECIFIKACIJE

Izhodno vezje:

Izhodna napetost:12 VDC Izhodni tok: 5 A (+1 A pri polnjenju baterije)
Izhodni tok na vsakem vhodu: določen s 5 A varovalko
Skupna izhodna moč: 60 W (+12 W pri polnjenju baterije)
Zaščita pred prenapetostjo: varistor (mejna napetost 40 V)

Vhodno vezje:

Vhodna napetost:100–240 V, 50–60 Hz
Učinkovitost: minimalno 85 % pri največji obremenitvi

Zmogljivost baterije:

Merjave prostora za baterijo (ŠxVxG): 189 × 158 × 70 mm (baterija ni vključena), običajno je mogoče namestiti svinčeno baterijo z zmogljivostjo od 7Ah do 10Ah
Polnjenje akumulatorja: napetost pribl. 0,8 V višja od nastavljene izhodne napetosti, tj. pri izhodni napetosti 12 V se polni z napetostjo približno 13 V, z največjim tokom 1 A
Zaščita:

pred kratkim stikom baterije, okvarjena baterija ne bo povzročila okvare napajalnega sistema, saj se samodejno odklopi
pred popolno izpraznitvijo baterije (če napetost baterije pade pod približno 11,4 V), to preprečuje poškodbe baterije
Priključki: 2 x releja, od katerih se eden vklopi ob izgubi zunanje napetosti, drugi pa ob nizki napetosti akumulatorja
Vklopni tok: največ 3 A/120 V AC ali 3 A/24 V DC
Nastavitev: 1 x gumb za ponastavitev baterije, uporabite samo pri zamenjavi okvarjene baterije, ni treba izklopiti napajanja
Priključek: standardni priključki Faston (širine 6,3 mm)

Mehanske lastnosti:

Material: kovinsko ohišje, sive barve
Zemljitev ohišja: povezava z zaščitnim vodnikom
Mere: 265 × 195 × 75 mm
Montaža: na steno (dve točki za obešanje, še dve za pritrditev na steno)
