Tekniska data:

Laserkälla: halvledardiod = 635 nm
Effekt: < 1mW klasa II M
Instrumentnoggrannhet:
Horisontellt och vertikalt: ± 1 mm / 10 m (± 0,1 mm/1 m)
Lod: ± 1,0 mm / 1,5 m
Avstånd:
Arbetsområdesradie: 250 m
Arbetsområde (diameter): 500 m
Rotationshastighet: 0 / 60 / 120 / 300 / 600 rpm
Skanningsvinkel: 0° / 10° / 45° / 90° / 180°
Självnivellerande område: ± 5°
Maximala lutningar:
På 1 axel (X eller Y): 10%
Totalt på 2 axlar (X och Y): 15%
Fjärrkontroll (räckvidd): ca. 20 m
Strömförsörjning:
NI-MH 4,8V 4000 mAh batteri
Batterier: 4× 1,5V LR14 (typ C)
Arbetstid: ca 18 timmar
Laddningstid: ca. 4 h
Kapslingsklass: IP54
Mått: 205 mm x 160 mm x 190 mm
Vikt med batterier: 3,0 kg
Nivelleringsvinkel: 360°
Driftstemperatur: från –20°C till +50°C
Strålfärg: röd
Instrumentmonteringsmetod: 5/8" gänga


PRO LR-500XY rotationslaserdiameter 500 m IP54 noggrannhet 1 mm/10 m lutningar

LR-500XY rotationslaser med synlig stråle
För utomhus- och inomhusbruk
IP54 skyddsklass, ger skydd mot damm och regn
Automatisk, motorstyrd bestämning av både horisontellt och vertikalt, med möjlighet till manuell lutningsinställning oberoende av varandra i de två X- och Y-axlarna
Lutning i de två X- och Y-axlarna, max 10 % per axel, totalt på båda axlarna max 15 % (en nivåskillnad på 10 cm på ett avstånd av 10 m motsvarar en avvikelse på 1 %)
Skanningsfunktion med skanningsvinkelinställning
Lutningslarmfunktion, till följd av stöt eller störning från enhetens ursprungliga position, varefter enheten måste återställas manuellt
Med hjälp av fjärrkontrollen kan du justera lutning, rotationshastighet, skanningsvinkel samt rotera skanningsområdet i båda riktningarna
Lasermottagare (detektor) med två bakgrundsbelysta displayer, justerbar akustisk signal, noggrannhetsomkopplare – fin eller grov
Klass 2M laserdiod, < 1mW 635 nm

TR-3400H stativ:

Används för montering av lantmäteriinstrument,
Det kännetecknas av hög soliditet och stor hållbarhet.
Det har säkerhetskedjor för att förhindra skador vid utfällning av stativet.
Huvudet och gängan är tillverkade av hållbar metall.
Den kan justeras fritt och dess maximala arbetshöjd med huvudet är 340 cm.

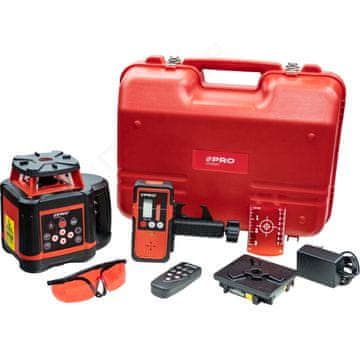

LR-500XY laser
Fjärrkontroll med 2× AAA-batterier (LRC-XY)
Lasermottagare (detektor) med hållare och 9V-batteri (DWL-R2)
Reflekterande skiva
Polariserande glasögon
Batteri NI-MH
Laddare 100–240V
LR14-batteripaket
Plastväska
TR-3400 HD-lantmäteristativ
**
Bilderna är endast i illustrativt syfte.
