KuKirin Matica motorne osi M14 s tremi podložkami za KuKirin G4 Max

Matica M14 in tri podložke za motorno os

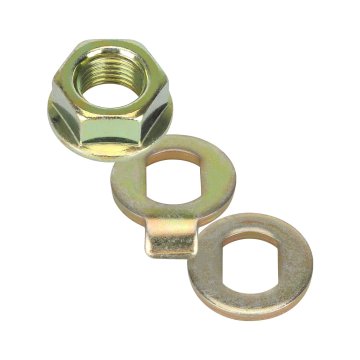

Komplet vsebuje zlato obarvano matico M14 ter tri podložke, od katerih ima ena oblikovan jeziček. Deli so namenjeni pravilni pritrditvi ustrezne motorne osi.

Lastnosti in prileganje

• Model: KuKirin G4 Max.
• Matica osi motorja s tremi podložkami; rumenkasta kovinska površina; nazivna izvedba 14 mm.

Približne mere

• Matica M14: širina med ploskvama 20,8 mm, premer prirobnice 26 mm, višina 12,8 mm.
• Svetla odprtina navoja matice: 12,5 mm.
• Podložka z jezičkom: skupna višina 29,2 mm, širina odprtine 10,3 mm.
• Ovalna odprtina podložke: višina 14,4 mm.
• Zunanji premer podložke brez jezička: 24,2 mm.

Jeziček podložke mora sesti v predvideno mesto, ploski deli pa morajo nalegati brez nagibanja. Pred menjavo preverite navoj osi in vrstni red obstoječih podložk; poškodovanega navoja ne rešujte z močnejšim zategovanjem.

Pravilen vrstni red pritrdilnih delov

• Pred razstavljanjem zabeležite vrstni red in položaj delov. Preglejte navoje ter uporabljajte ustrezno orodje, ki ne poškoduje glave ali matice.
• Vijake oziroma matico najprej privijte z roko, nato uporabite moment iz navodil sklopa. Po sestavi preverite varno pritrditev in prost tek gibljivih delov.
