Krmilnik enosmernega motorja PWM 10–50 V 40 A z zaslonom za obračanje smeri

Univerzalna uporaba: Regulacija napetosti v enosmernih napravah, kot so motorji, ventilatorji, črpalke, grelci in LED.

Visoka moč: Podpira obremenitve do 2000 W pri 50 V in 40 A.

Sprememba smeri delovanja: Tripozicijsko stikalo na kablu (smer delovanja, izklopljeno v položaju „0“).

Natančen PWM nadzor: gladek nadzor od 5–99 % z minimalno izgubo moči zahvaljujoč impulzni PWM tehnologiji.

Vgrajen zaslon: Označuje odstotek izhodne napetosti glede na vhod (0–100 %).

Trajnost in zanesljivost: Hladilniki zagotavljajo učinkovito hlajenje, nizke motnje pa zagotavljajo stabilno delovanje.

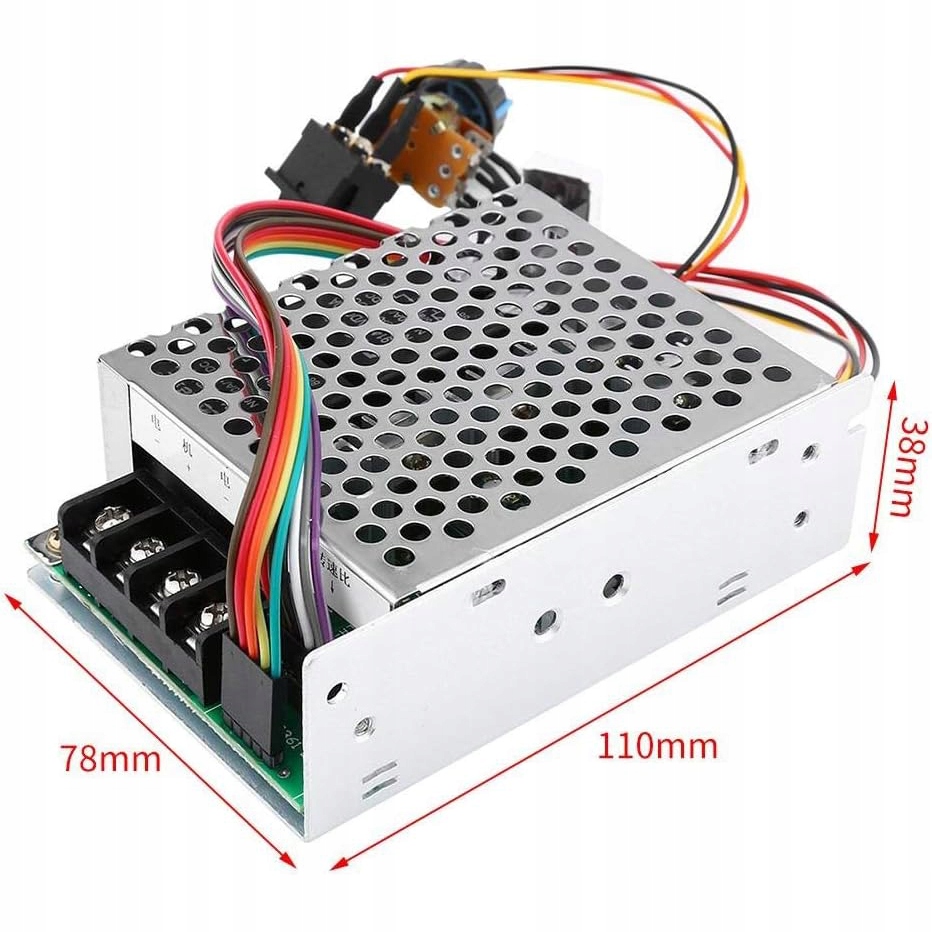

Kompaktna oblika: Mere 111×78×37 mm, z montažnimi luknjami za enostavno namestitev.

Tehnični podatki:

Razpon napajalne napetostiNapajanje: 10–50 V DC

Največji tok obremenitve: 40A

Največja moč obremenitveMoč: 2000 W (pri 50 V)

Območje regulacije RPM: 5–99 %

Frekvenca PWMfrekvenca: 15 kHz

Potenciometer s stikalom: 100K Ohm, 15 cm kabel

Zaslon: Na 17 cm kablu

Temperaturno območje Delovna temperatura: –20°C do +50°C

Dimenzije plošče z ohišjemDimenzije: 111 × 78 × 37 mm

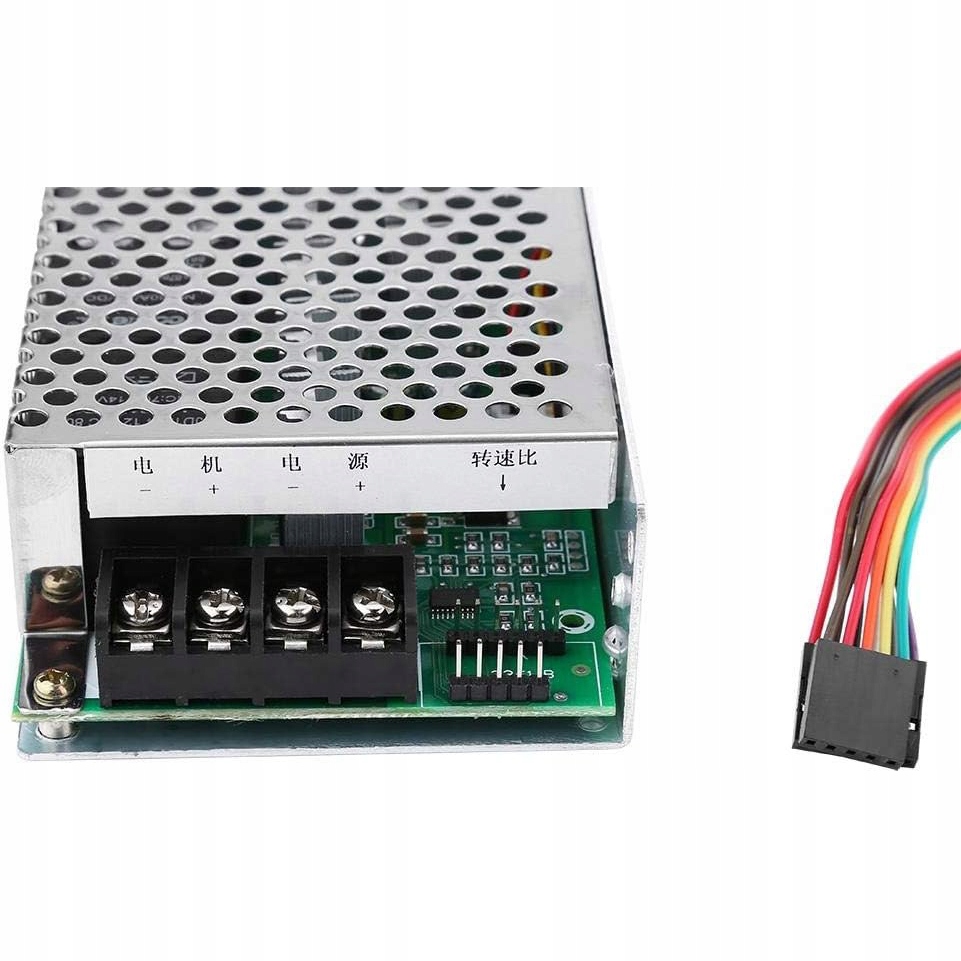

Način povezave krmilnika:

Izhod (motor):

• Motor +: Vodenje kabla do pozitivnega pola motorja.
• motor -: Žico napeljite na negativni priključek motorja.

Napajalnik (vhod):

• Napajalnik +: Priključite pozitivni pol vira napajanja (npr. akumulatorja).
•     Napajanje -: Priključite negativni priključek vira napajanja.

Dovoljena moč bremena (odvisno od napajalne napetosti):

• Delovna napetost 12VMoč: 480 W (maks.)
• Delovna napetost 24VMoč: 960 W (maks.)
• Delovna napetost 36VMoč: 1440 W (maks.)
• Napetost delovanja 50VMoč: 2000 W (maks.)

Pri večjih obremenitvah je priporočljivo uporabiti ustrezno hlajenje, npr. hladilnik z ventilatorjem, da zagotovimo stabilno in varno delovanje naprave.

Aplikacije:

• Regulacija hitrosti DC motorjev do 2000W
• Krmiljenje elektromagnetnega ventila
• Regulacija temperature grelnikov in radiatorjev
• LED zatemnilnik
• Električni izvenkrmni motorji (Yamaha, Minn Kota itd.)
