Razširitveni vložki za okvir

8×100 mm, 50 kosov

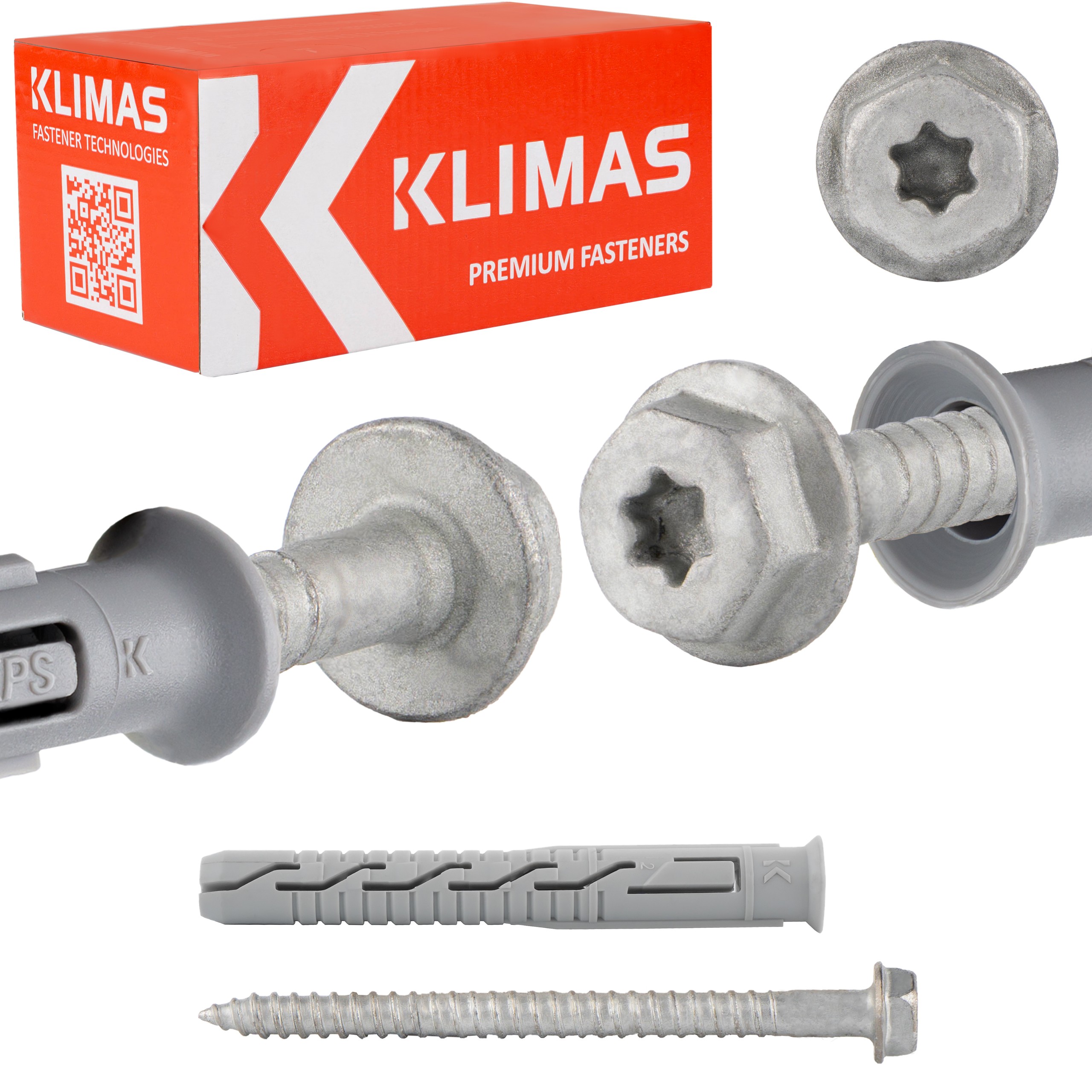

Sestavljen je iz poliamidne puše in pocinkanega jeklenega vijaka s šesterokotno glavo z integrirano podložko in TX vtičnico.

Priporočljivo za pritrjevanje kovinskih elementov in na mestih, kjer je potrebna večja pritisna površina in ni potrebna poravnana montaža glave vijaka, za razliko od vijakov z ugreznjeno glavo.

Najpomembnejši parametri

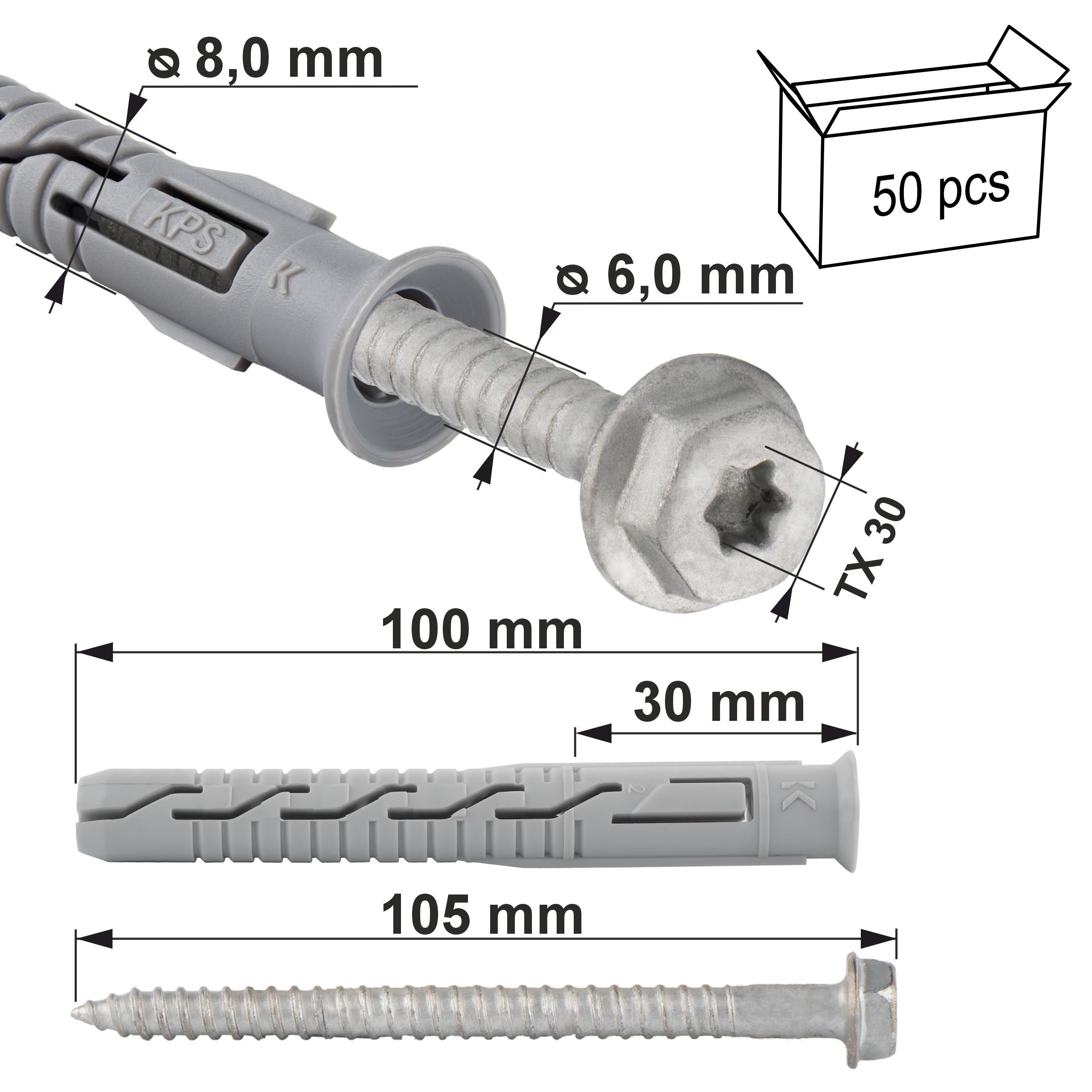

• Model: KPS-FAST-08100K
• Velikost vtiča: 8,0 × 100 mm
• Največja uporabna dolžina: 30 mm
• Embalaža: 50 kosov.
• Vtičnica: TX-30

Razširitveni konektor je sestavljen iz:

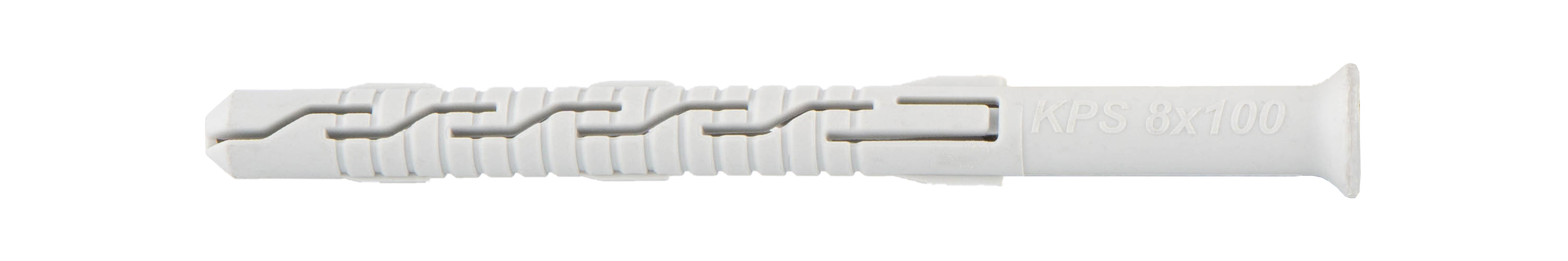

• tulec – plastični element
• konektor – jeklen vijak s stožčasto glavo in vtičnico TORX-30

Originalni izdelek priznanega podjetja KLIMAS Wkręt-Met ®

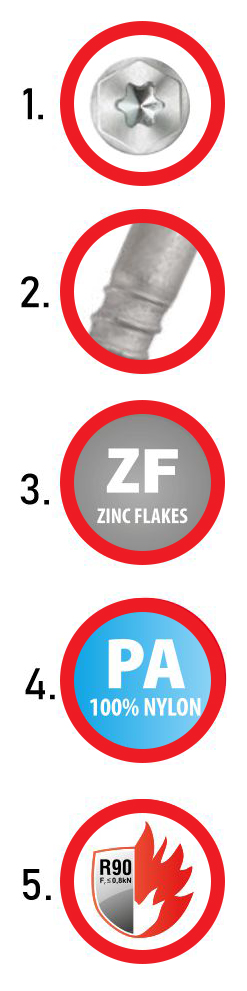

Značilnosti in prednosti

1. Podložna glava z nastavkom TX-40/SW-13

Nastavek TX zagotavlja optimalen prenos navora, medtem ko uporaba šesterokotne glave SW omogoča privijanje vijaka z ustrezno silo (npr. z momentnim ključem).

2. Zmanjšanje navoja

Natančno vstavljanje vijaka. Povečana sila raztezanja v drugem območju raztezanja.

3. Protikorozijska zaščita – cinkovi lističi

Cinkovi lističi so dvakrat bolj odporni proti koroziji kot galvansko cinkanje. Laboratorij Klimas Wkręt-met je potrdil odlično kakovost premaza s testi v komori s solno meglo (240 ur v komori s solno meglo za cinkove luske v primerjavi s 120 urami za galvansko cinkanje).

4. Poliamidni tulec

Boljše fizikalno-kemijske lastnosti kot polipropilen ali polietilen.

5. Požarna odpornost

Za montažo fasadnih sistemov ima nosilnost spojnika zadostno požarno odpornost vsaj 90 minut (R90). če je projektna obremenitev na en priključek NR <0,8kN (bez trwałego obciążenia centrycznego).

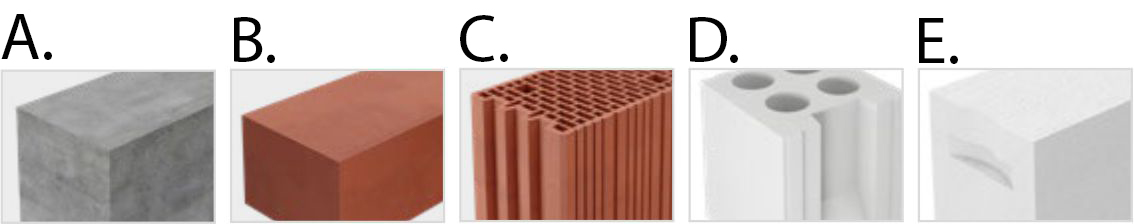

Podlage in primer uporabe

A. Beton

B. Polna keramična opeka, silikatna

C. Keramični blok,

D. Votel silikatni blok,

E. Avtoklavirani AAC beton

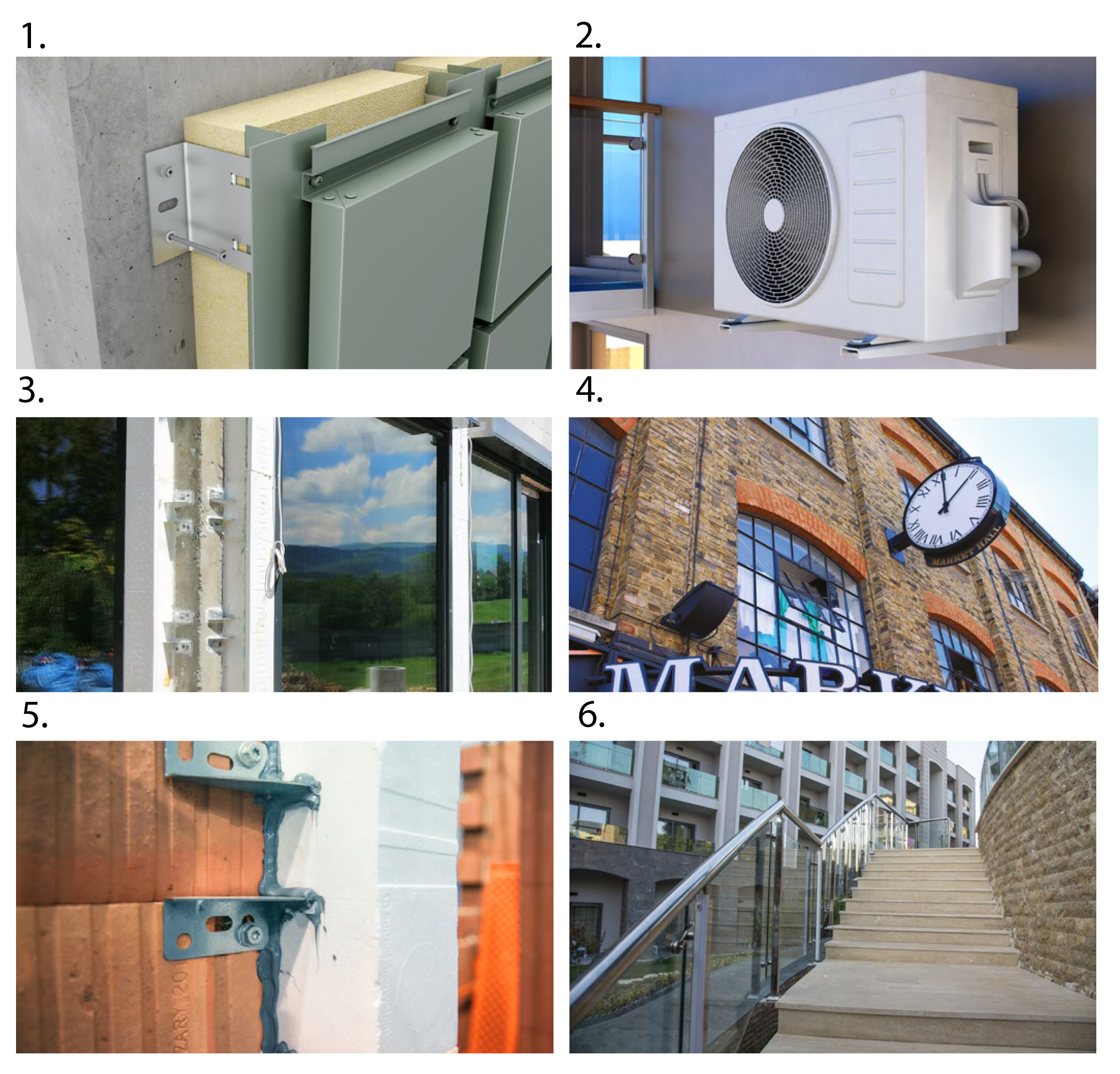

1. Vgradnja prezračevanih fasad

2. Montaža klimatskih naprav

3. Montaža v tehnologiji tople vgradnje

4. Montaža elementov gradbenih instalacij

5. Montaža s tehnologijo „tople montaže“

6. Pritrdilni elementi gradbenih instalacij

To so le primeri uporabe.

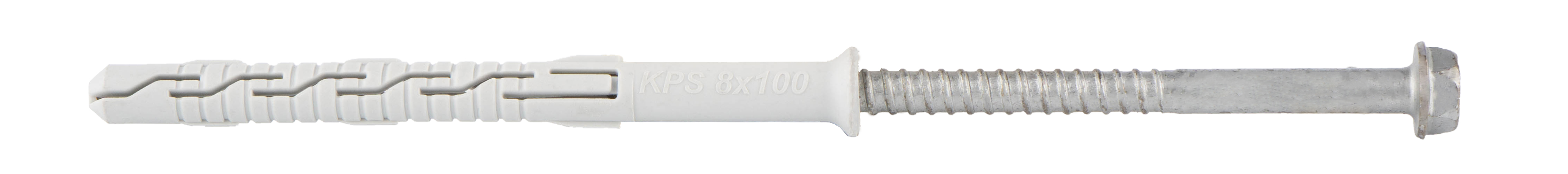

Vložek za okvir s šesterokotnim vijakom z integrirano podložko in TX vtičnico, priporočljiv za pritrjevanje kovinskih elementov.

Razširitveni konektor je sestavljen iz:

• Plastični element – tulec
• Konektor – jeklen vijak

Predhodna montaža konektorjev pomeni:

• enostavnejšo in hitrejšo montažo
• izdelke, pripravljene za uporabo, brez potrebe po montaži
• brez napak pri izbiri tulca za vijak

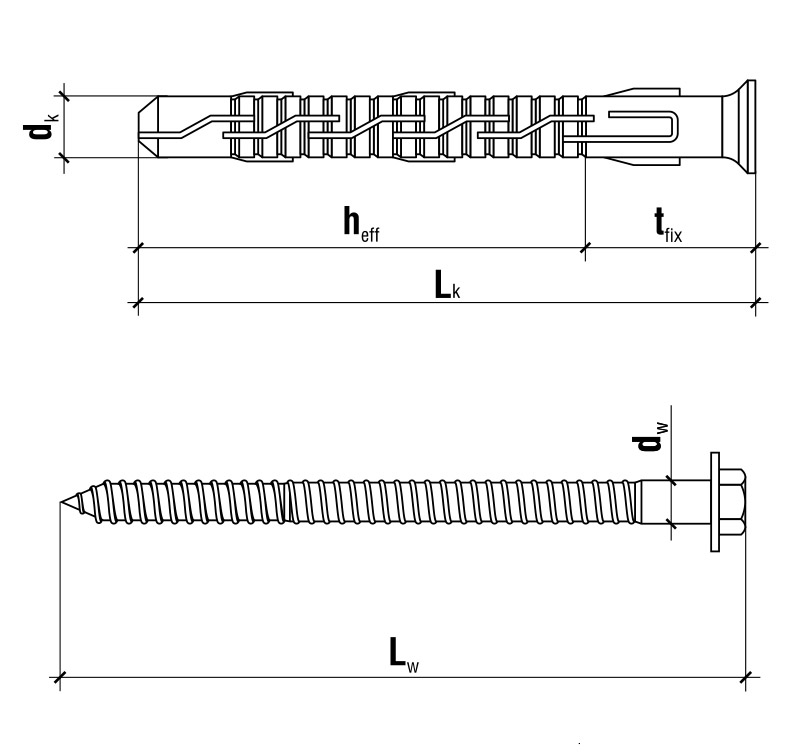

Specifikacija izdelka

Moznik

• [Dk] Vložek premer: Ø 8,0 mm
• [Lk] Dolžina čepa: 100 mm
• [Tfix] Maks. uporabna dolžina: 30/50 mm
• [Heff] Globina sidranja: 50/70 mm
• Material čepa: poliamid (najlon)
• Količina v pakiranju: 50

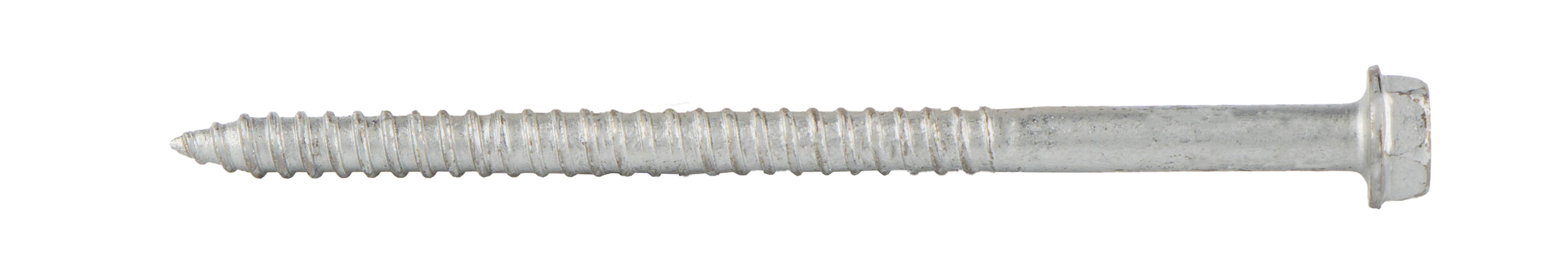

Vijak

• [Dw] Premer vijaka: Ø 6,0 mm
• [D] Dolžina vijaka: 105 mm
• Vrsta vtičnice: SW – 10 i TX – 30
• Material vijaka: pocinkano jeklo
• Količina v pakiranju: 50

Certifikat

Evropsko tehnično soglasje ETA 12/0272

Vijaki, ki jih ponujamo, se odlikujejo po najvišji kakovosti in jih je mogoče varno uporabljati v gradbeništvu. Potrudili se bomo, da bodo izdelki, ki jih dobavljamo našim izvajalcem, varni in prilagojeni specifičnim nalogam.

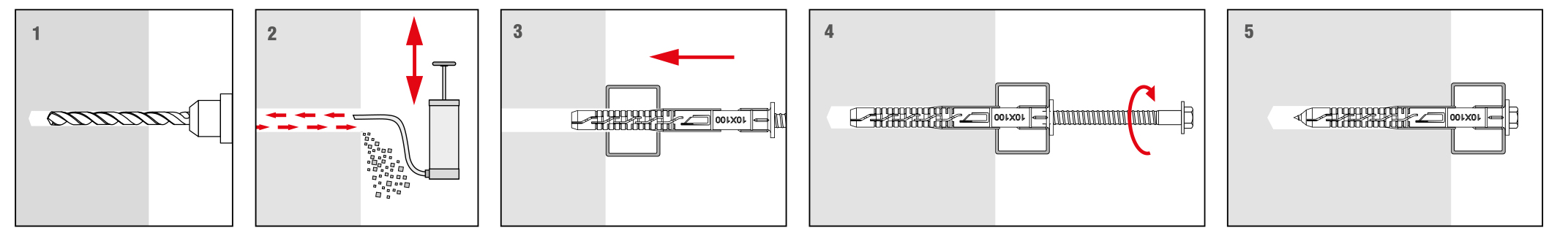

Način namestitve

• Pred namestitvijo določite podlago, v katero bo pritrdilni element nameščen, in primerjajte obremenitve, ki jih bo pritrdilni element prenašal, z nosilnostjo, navedeno v podatkovnem listu izdelka ali evropski tehnični oceni.
• Izberite ustrezno dolžino pritrdilnega elementa tako, da se območje raztezanja nahaja v konstrukcijskem materialu stene (debelina pritrjenega elementa ustreza največji uporabni dolžini pritrdilnega elementa).
• Globina izvrtane luknje mora biti vsaj 10 mm daljša od globine sidranja pritrdilnega elementa – to bo omogočilo pravilno namestitev tulca v luknjo in odpravilo težavo z luščenjem vijakov.
• Uporaba udarnega vrtanja ni priporočljiva pri vrtanju v perforirane opeke, keramične bloke in gazirani beton, saj poškoduje stene in ogrozi namestitev pritrdilnih elementov.
• Premer izvrtanih lukenj se mora ujemati s premerom uporabljenih moznikov.
• Izvrtano luknjo je treba očistiti, vsaj tako, da sveder dvakrat preidete s svedrom, s čimer boste odstranili morebitni vrtalni prah. Luknje, izvrtane navpično navzdol, zahtevajo globlje vrtanje ali izpihovanje nabranega vrtalnega prahu.
• Moznik se vstavi v izvrtano luknjo in vijak se zabije, dokler ni popolnoma vstavljen v tulko.
• Če vijak privijate na silo, se lahko odlušči, kar ni krito z garancijo proizvajalca.
• Namestitev je treba izvajati pri temperaturah med –20 °C in +40 °C (glede na temperaturo površine).

Vijaki KLIMAS – najpogostejša izbira strokovnjakov

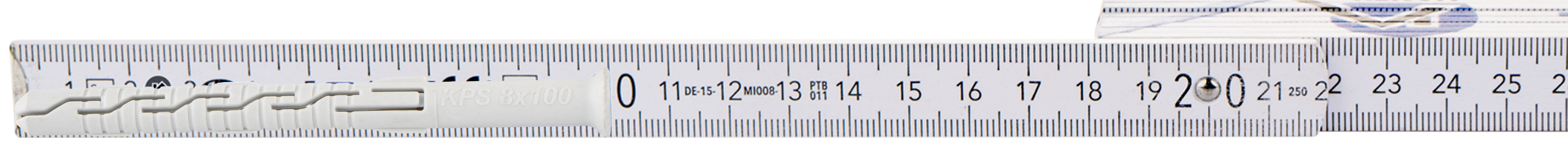

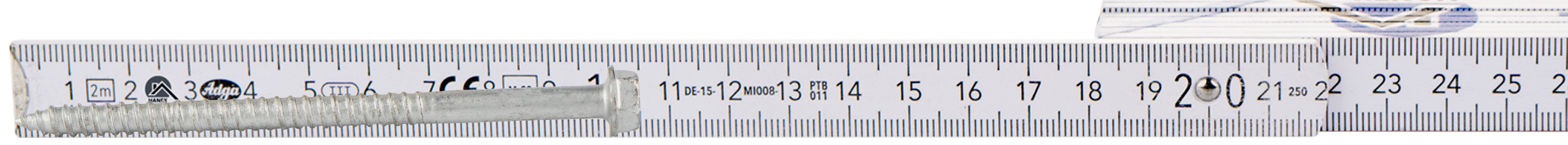

*metrski trak ni vključen v komplet.
