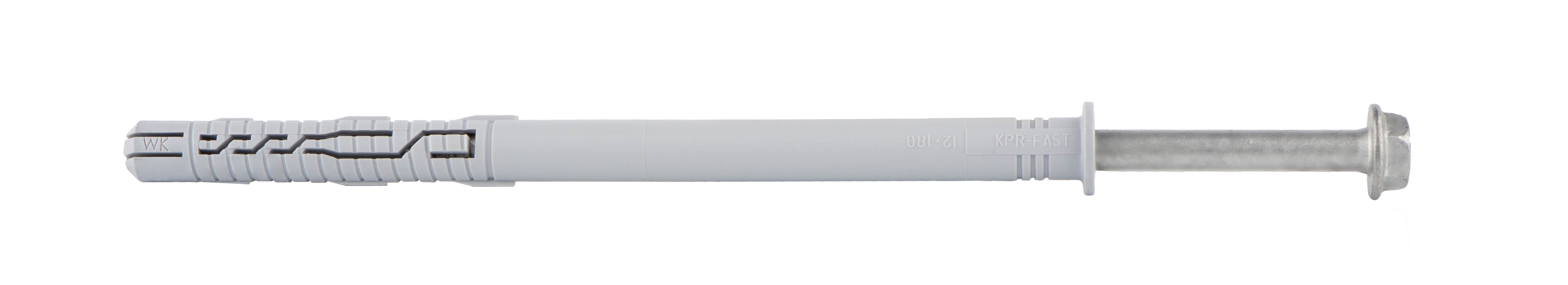

Vstavni čepi za okvir z ovratnikom

12,0 × 180 mm 25 kosov

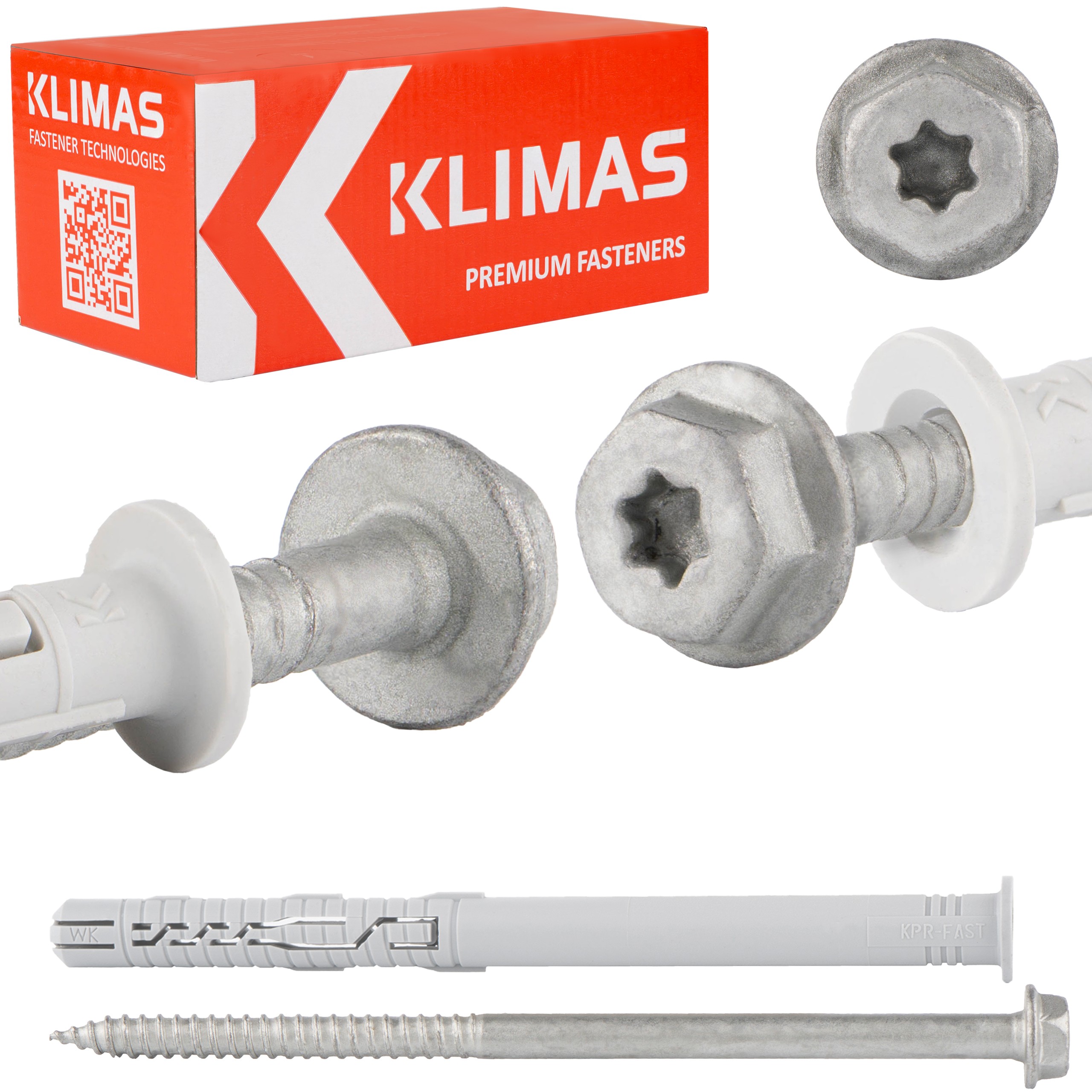

Sestavljen je iz poliamidne puše in pocinkanega jeklenega vijaka s šesterokotno glavo z integrirano podložko in TX vtičnico.

Vstavni čepi za pod umivalnikom se najpogosteje uporabljajo za pritrjevanje kovinskih elementov in na mestih, kjer je potrebna večja pritisna površina in ni potrebna poravnana montaža glave vijaka, za razliko od vijakov z ugreznjeno glavo.

Najpomembnejši parametri

• Model: KPR-FAST-12180K
• Velikost vtiča: 12,0 × 180 mm
• Največja uporabna dolžina: 110 mm
• Embalaža: 25 kosov.
• Vtičnica: SW-13 in TX-40

Razširitveni konektor je sestavljen iz:

• tulec – plastični element
• konektor – jeklen vijak s stožčasto glavo in vtičnico Torx 40

Originalni izdelek priznanega podjetja KLIMAS Wkręt-Met ®

Značilnosti in prednosti

1. Podložna glava z nastavkom TX-40/SW-13

Nastavek TX zagotavlja optimalen prenos navora, medtem ko uporaba šesterokotne glave SW omogoča privijanje vijaka z ustrezno silo (npr. z momentnim ključem).

2. Zmanjšanje navoja

Natančno vstavljanje vijaka. Povečana sila raztezanja v drugem območju raztezanja.

3. Protikorozijska zaščita – cinkovi lističi

Cinkovi lističi so dvakrat bolj odporni proti koroziji kot galvansko cinkanje. Laboratorij Klimas Wkręt-met je potrdil odlično kakovost prevleke s testi v komori s solno meglo (240 ur v komori s solno meglo za cinkove lističe v primerjavi s 120 urami za galvansko cinkanje).

4. Poliamidni tulec

Boljše fizikalno-kemijske lastnosti kot polipropilen ali polietilen.

5. Požarna odpornost

Za montažo fasadnih sistemov ima nosilnost spojnika zadostno požarno odpornost najmanj 90 minut (R90). če je projektna obremenitev na en priključek NR <0,8kN (bez trwałego obciążenia centrycznego)

Podlage in primer uporabe

A. Beton

B. Polna keramična opeka, silikatna

C. Keramični blok,

D. Votel silikatni blok,

E. Avtoklavirani AAC beton

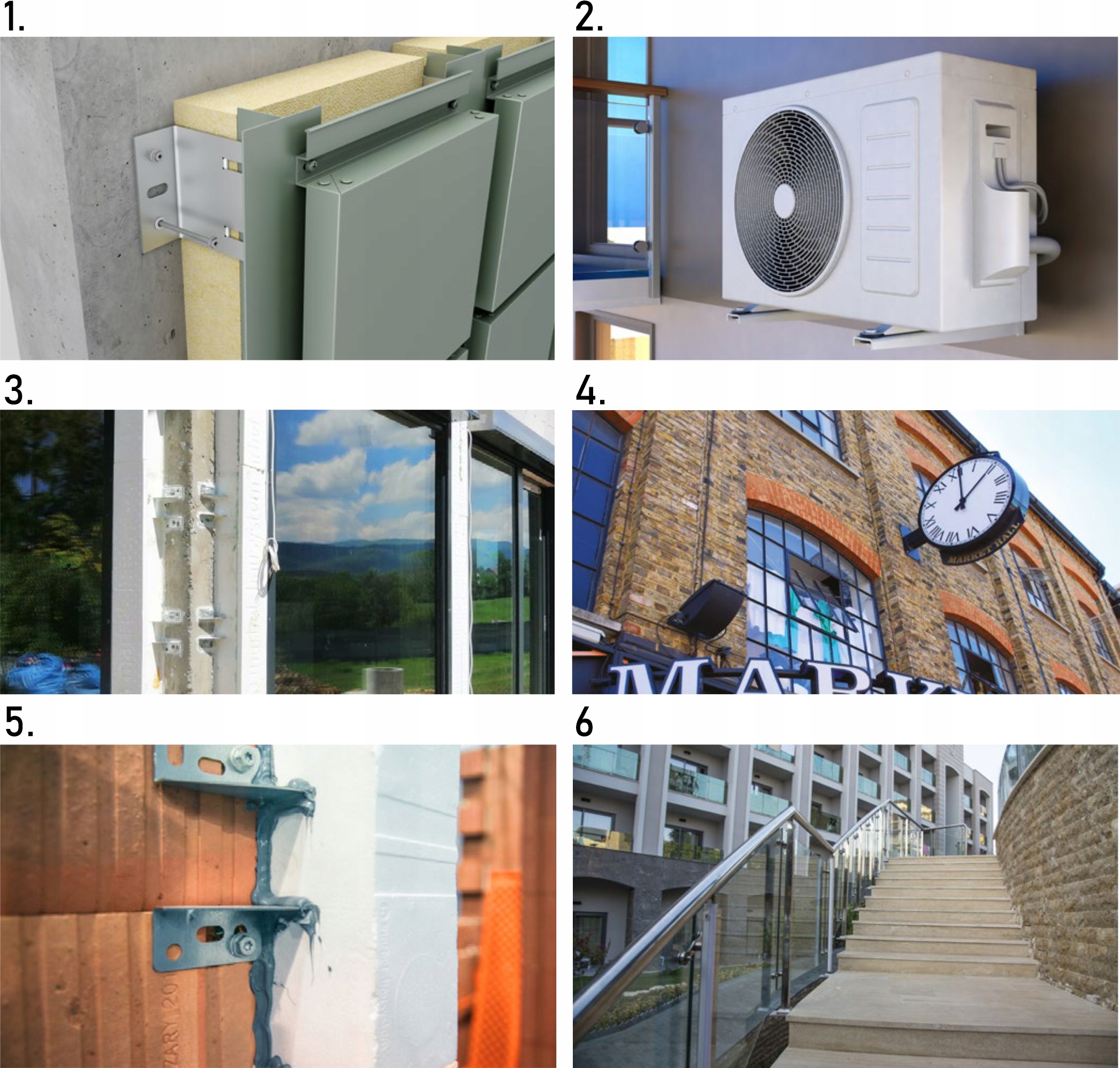

1. Vgradnja prezračevanih fasad

2. Montaža klimatskih naprav

3. Montaža v tehnologiji tople montaže

4. Montaža gradbenih instalacijskih elementov

5. Montaža s tehnologijo „tople montaže“

6. Pritrjevanje elementov gradbenih instalacij

Vložek za okvir s šesterokotnim vijakom z integrirano podložko in TX vtičnico, priporočljiv za pritrjevanje kovinskih elementov.

Razširitveni konektor je sestavljen iz:

• Plastični element – tulec
• Konektor – jeklen vijak

Predhodna montaža konektorjev pomeni:

• enostavnejšo in hitrejšo montažo
• izdelke, pripravljene za uporabo, brez potrebe po montaži
• brez napak pri izbiri tulca za vijak

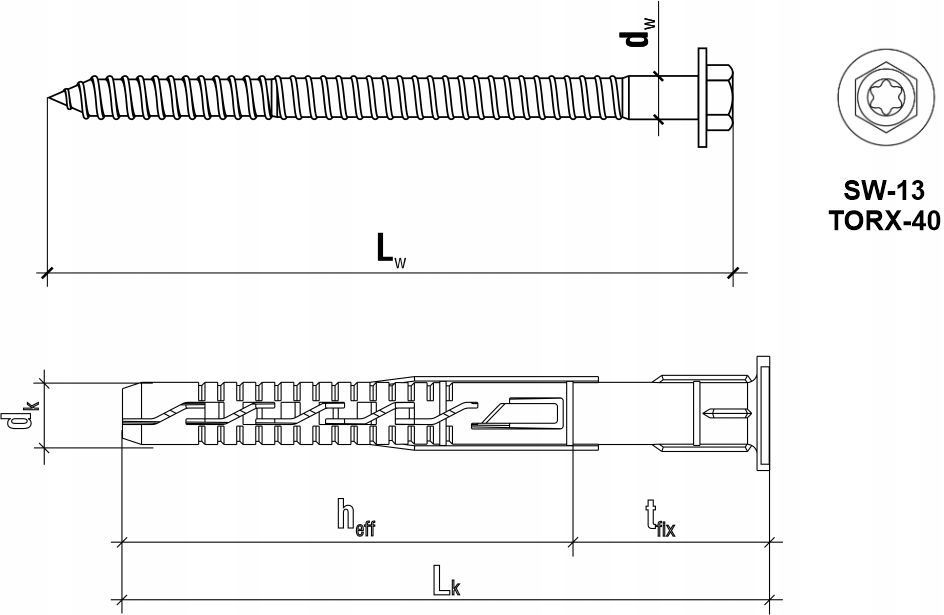

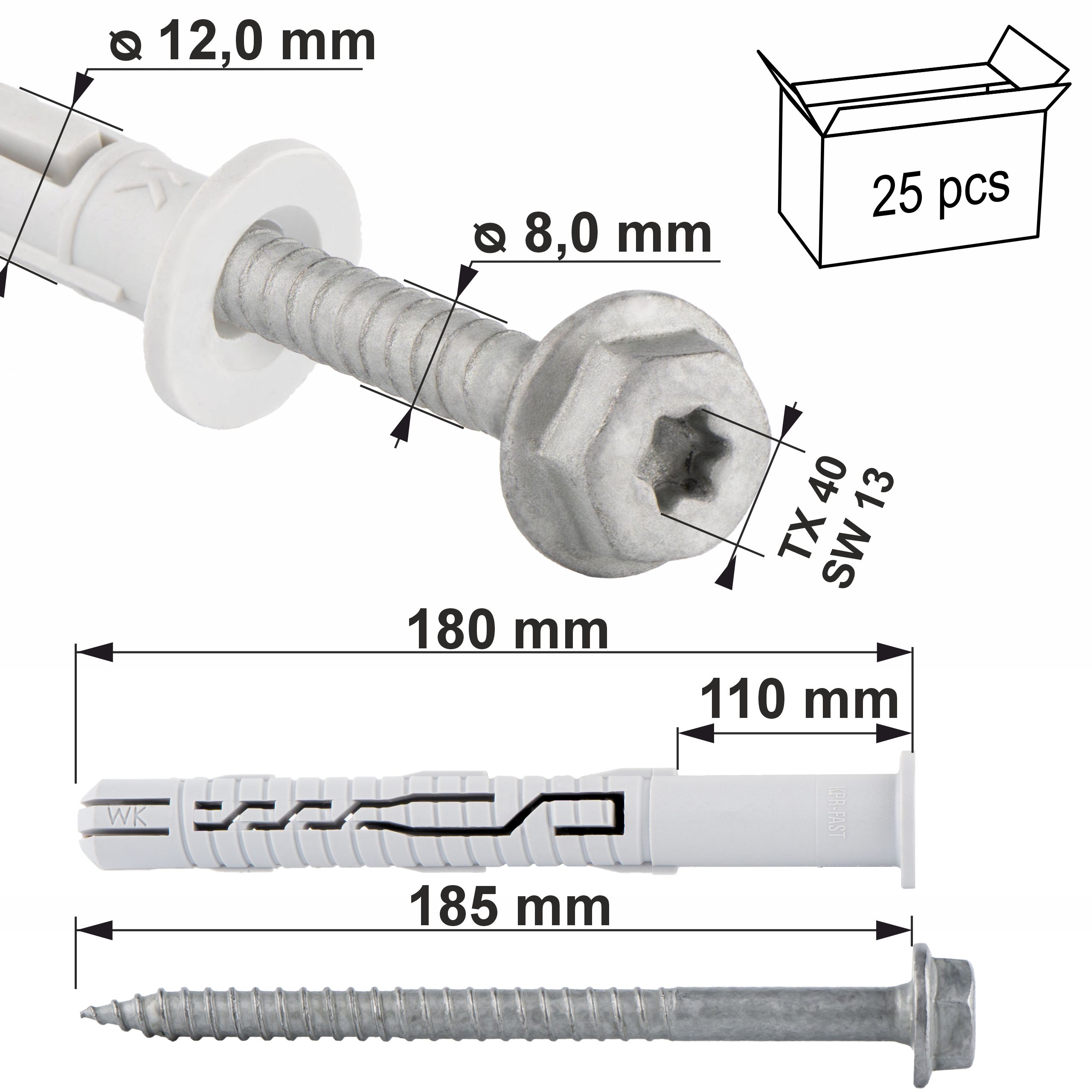

Specifikacija izdelka

Moznik

• [Dk] Vložek premer: Ø 12,0 mm
• [Lk] Dolžina čepa: 180 mm
• [Tfix] Maks. uporabna dolžina: 110 mm
• [Heff] Globina sidranja: 70 mm
• Material čepa: poliamid (najlon)
• Količina v pakiranju: 25

Vijak

• [Dw] Premer vijaka: Ø 8,0 mm
• [D] Dolžina vijaka: 185 mm
• Vrsta vtičnice: SW-13 in TX-40
• Material vijaka: pocinkano jeklo
• Količina v pakiranju: 25

Certifikat

Evropsko tehnično soglasje ETA 12/0272

Vijaki, ki jih ponujamo, se odlikujejo po najvišji kakovosti in se lahko varno uporabljajo v gradbeništvu. Potrudili se bomo, da bodo izdelki, ki jih dobavljamo našim strankam, varni in primerni za specifične naloge.

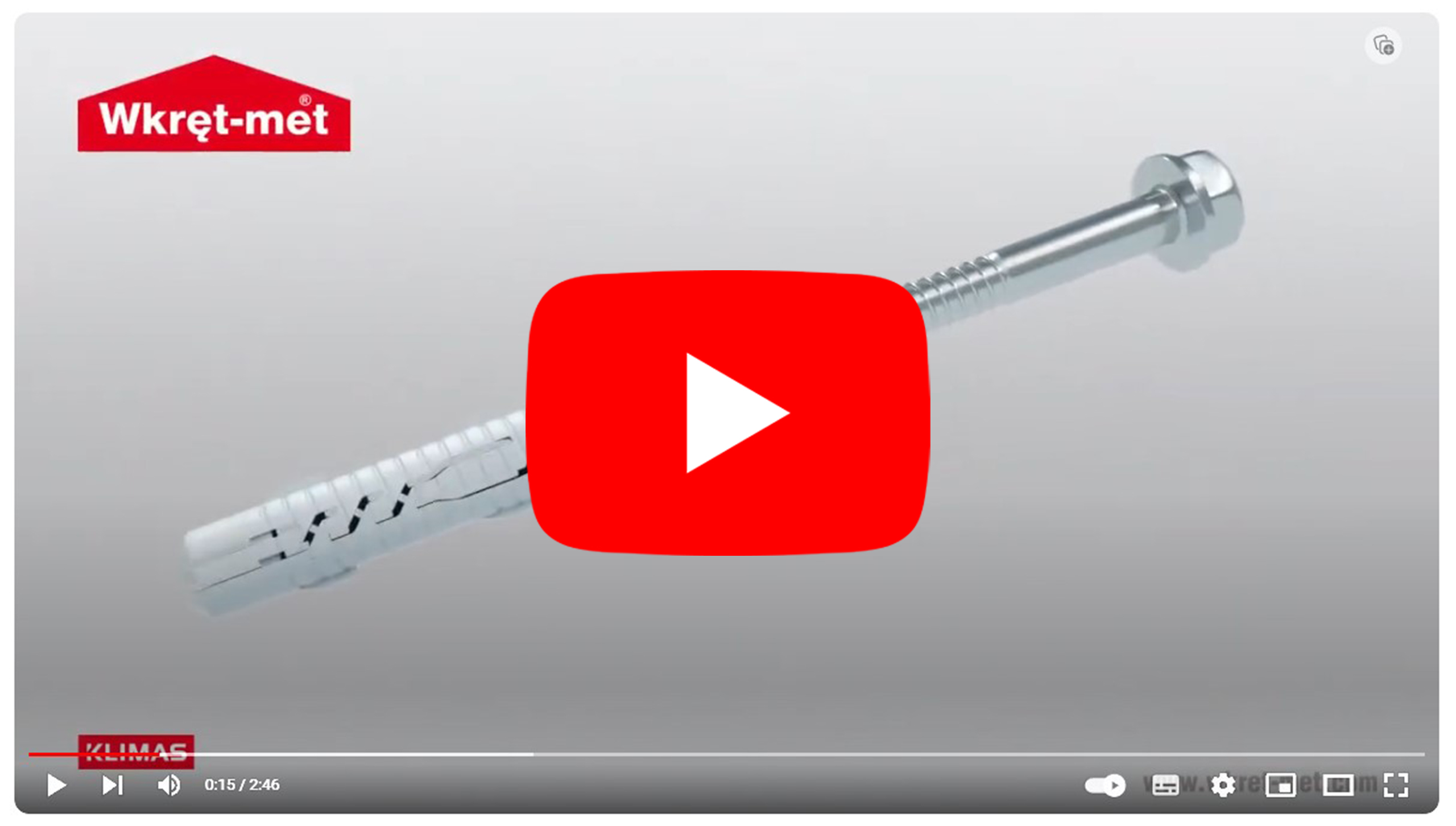

Videoposnetek, ki predstavlja izdelek

https://youtu.be/ygTRIj0Ocgw

(kopirajte povezavo in prilepite v okno brskalnika)

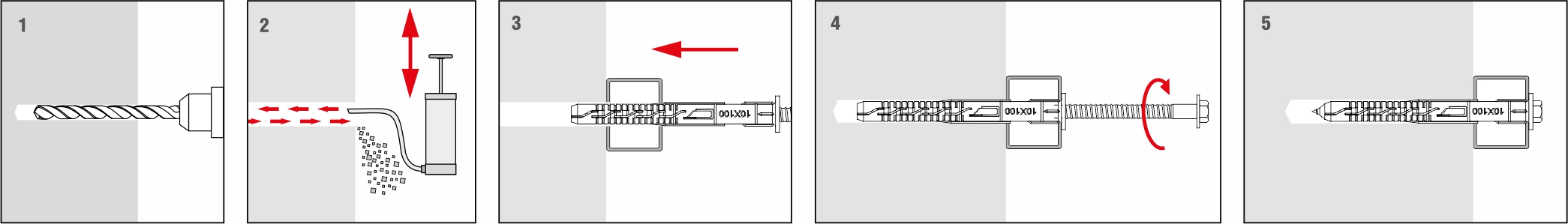

Način namestitve

• Pred namestitvijo določite podlago, v katero bo pritrjen pritrdilni element, in primerjajte obremenitve, ki jih bo pritrdilni element prenašal, z nosilnostjo, navedeno v podatkovnem listu izdelka ali evropski tehnični oceni.
• Izberite ustrezno dolžino pritrdilnega elementa, tako da se območje raztezanja nahaja v konstrukcijskem materialu stene (debelina pritrjenega elementa ustreza največji uporabni dolžini pritrdilnega elementa).
• Globina izvrtane luknje mora biti vsaj 10 mm daljša od globine sidranja pritrdilnega elementa – to bo omogočilo pravilno namestitev tulca v luknjo in odpravilo težavo z luščenjem vijakov.
• Uporaba udarnega vrtanja ni priporočljiva pri vrtanju v perforirane opeke, keramične bloke in gazirani beton, saj to poškoduje stene in ne zagotavlja varnega prileganja pritrdilnih elementov.
• Premer izvrtanih lukenj se mora ujemati s premerom uporabljenih moznikov.
• Izvrtano luknjo je treba očistiti vsaj z dvakratnim prehodom svedra, s čimer se odstranijo izvrtani ostanki. Luknje, izvrtane navpično navzdol, zahtevajo globlje vrtanje ali izpihovanje morebitnih nakopičenih izvrtanih ostankov.
• V izvrtano luknjo se vstavi moznik in vijak se zabije, dokler ni popolnoma vgrajen v tulko.
• Če vijak privijete na silo, se lahko odlušči, kar ni krito z garancijo proizvajalca.
• Namestitev je treba izvajati pri temperaturah med –20 °C in +40 °C (glede na temperaturo podlage).

Vijaki KLIMAS – najpogostejša izbira strokovnjakov

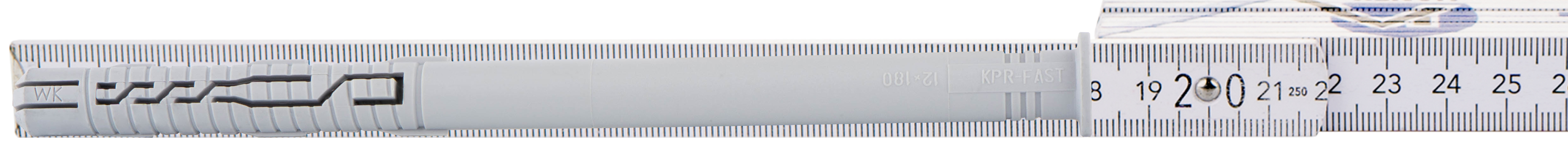

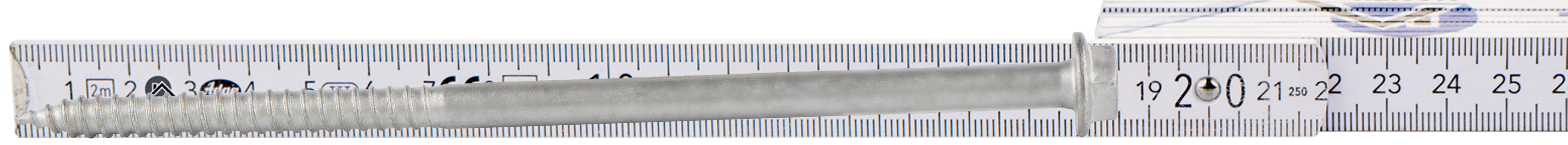

*merilni trak ni priložen (uporablja se le za boljšo predstavitev vijakov)
