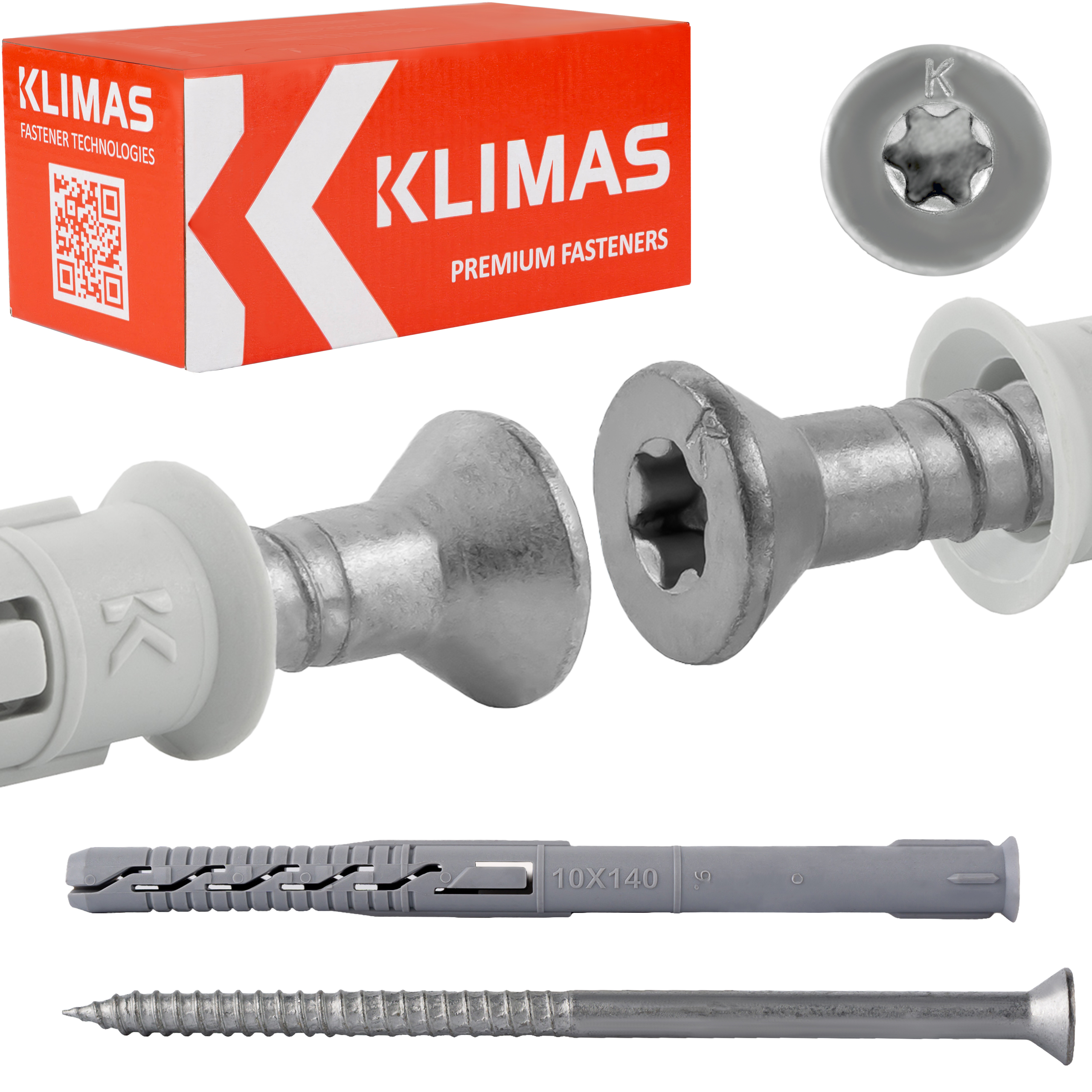

Razpiralni vložki za okvir z vijakom z ugreznjeno glavo in TX vtičnico

10×140 mm 25 kosov

Sestavljeni iz poliamidne puše in pocinkanega jeklenega vijaka z ugreznjeno glavo in TX vtičnico.

Priporočljivo za pritrjevanje lesenih in lesenih elementov. Ugreznjena glava zagotavlja popolno poravnavo s pritrjenim elementom.

Najpomembnejši parametri

• Model: KPS-FAST-10140S
• Velikost vtiča: 10×140 mm
• Največja uporabna dolžina: 70 mm
• Embalaža: 25 kosov.
• Vtičnica: TX-40

Razširitveni konektor je sestavljen iz:

• tulec – plastični element
• konektor – jeklen vijak s stožčasto glavo in vtičnico Torx 40

Originalni izdelek priznanega podjetja KLIMAS Wkręt-Met ®

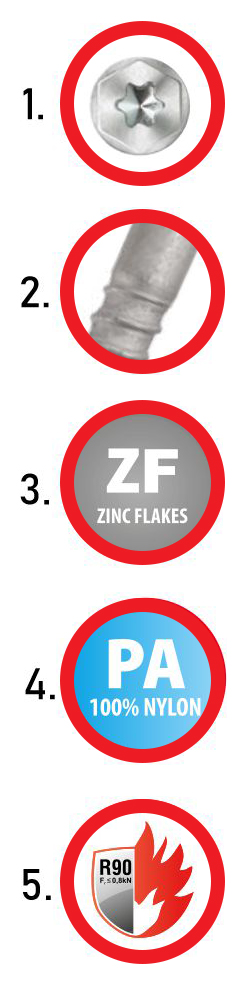

Značilnosti in prednosti

1. Vgreznjena glava s TX vtičnico

TX vtičnica zagotavlja optimalen prenos navora, medtem ko vgreznjena glava zagotavlja popolno vpetje navora v pritrjeni element.

2. Zmanjšanje navoja

Natančno vstavljanje vijaka. Povečana sila raztezanja v drugem območju raztezanja.

3. Protikorozijska zaščita – cinkovi lističi

Cinkovi lističi so dvakrat bolj odporni proti koroziji kot galvanizacija. Laboratorij Klimas Wkręt-met je potrdil odlično kakovost premaza s testi v komori s solno meglo (240 ur v komori s solno meglo za cinkove luske v primerjavi s 120 urami za pocinkani cink).

4. Poliamidni tulec

Boljše fizikalno-kemijske lastnosti kot polipropilen ali polietilen.

5. Požarna odpornost

Za vgradnjo fasadnih sistemov ima nosilnost spojnika zadostno požarno odpornost vsaj 90 minut (R90). če je projektna obremenitev na en priključek NR <0,8kN (bez trwałego obciążenia centrycznego).

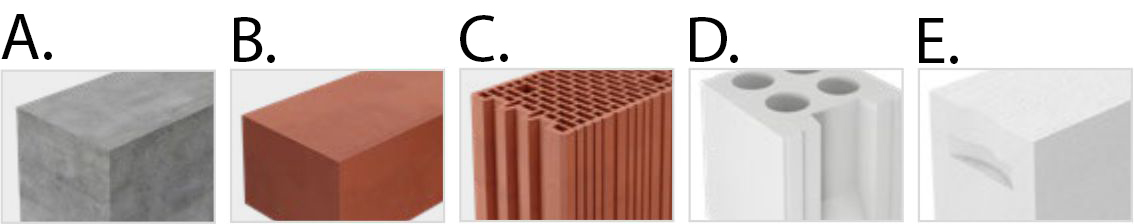

Podlage in primer uporabe

A. Beton

B. Polna keramična opeka, silikatna

C. Keramični blok,

D. Votel silikatni blok,

E. Avtoklavirani AAC beton

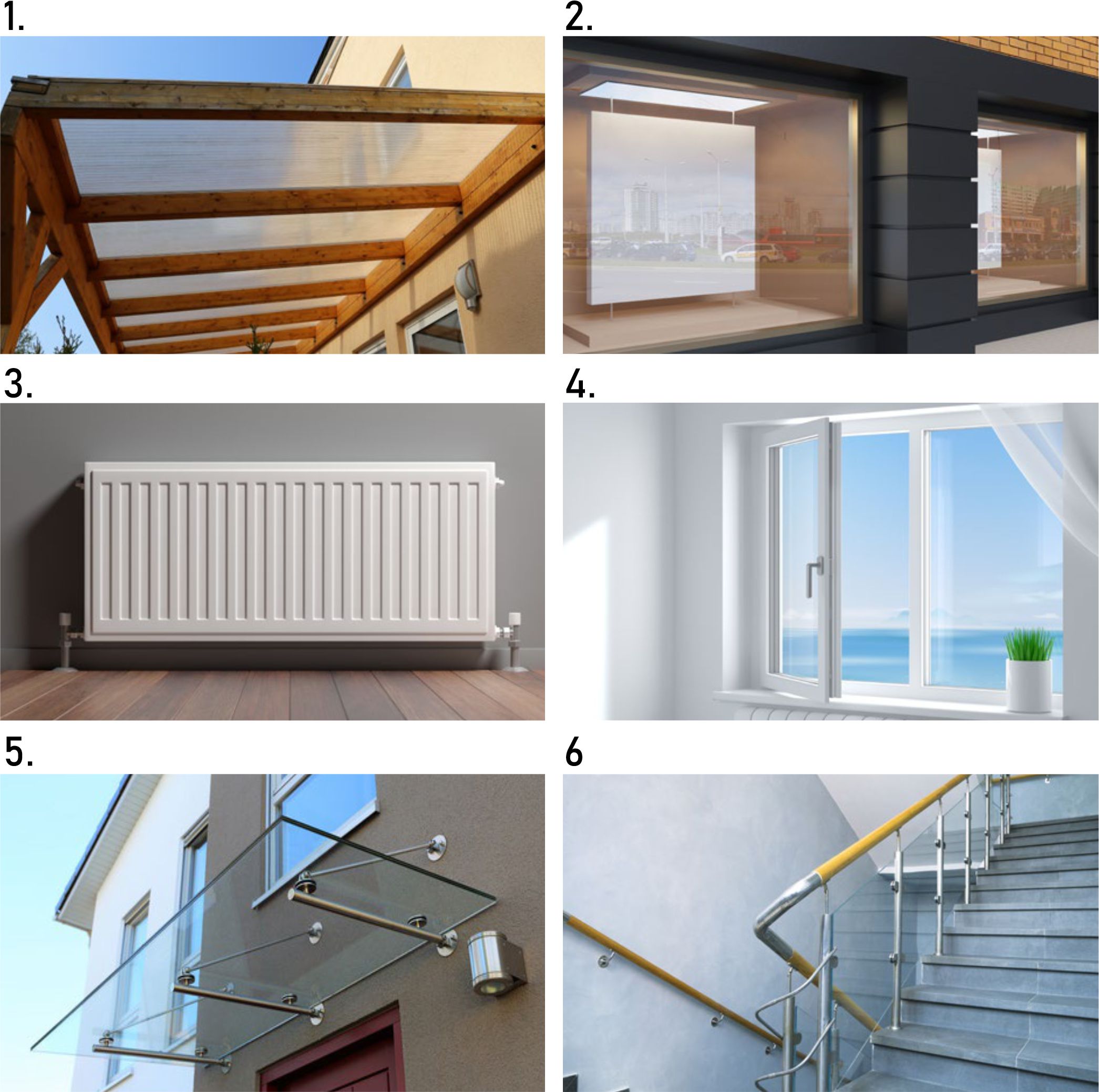

1. Montaža lesenih konstrukcij
2. Montaža izložb
3. Pritrditev radiatorjev
4. Montaža oken in vrat
5. Pritrditev nadstreškov
6. Montaža ograj

To so le primeri uporabe.

Vložek za okvir z vgreznjenim vijakom in TX vtičnico, priporočljiv za pritrjevanje lesenih in PVC elementov (kjer želimo, da je glava poravnana z nameščenim elementom).

Razširitveni konektor je sestavljen iz:

• Plastični element – tulec
• Konektor – jekleni vijak

Predhodna montaža konektorjev pomeni:

• enostavnejšo in hitrejšo montažo
• izdelke, pripravljene za uporabo, brez potrebe po montaži
• brez napak pri izbiri tulca za vijak

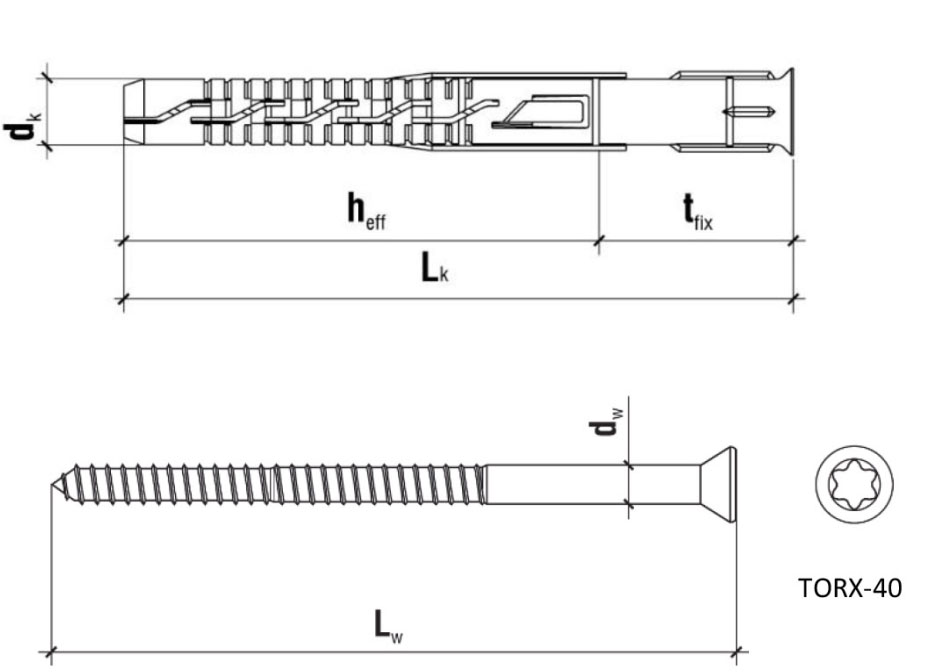

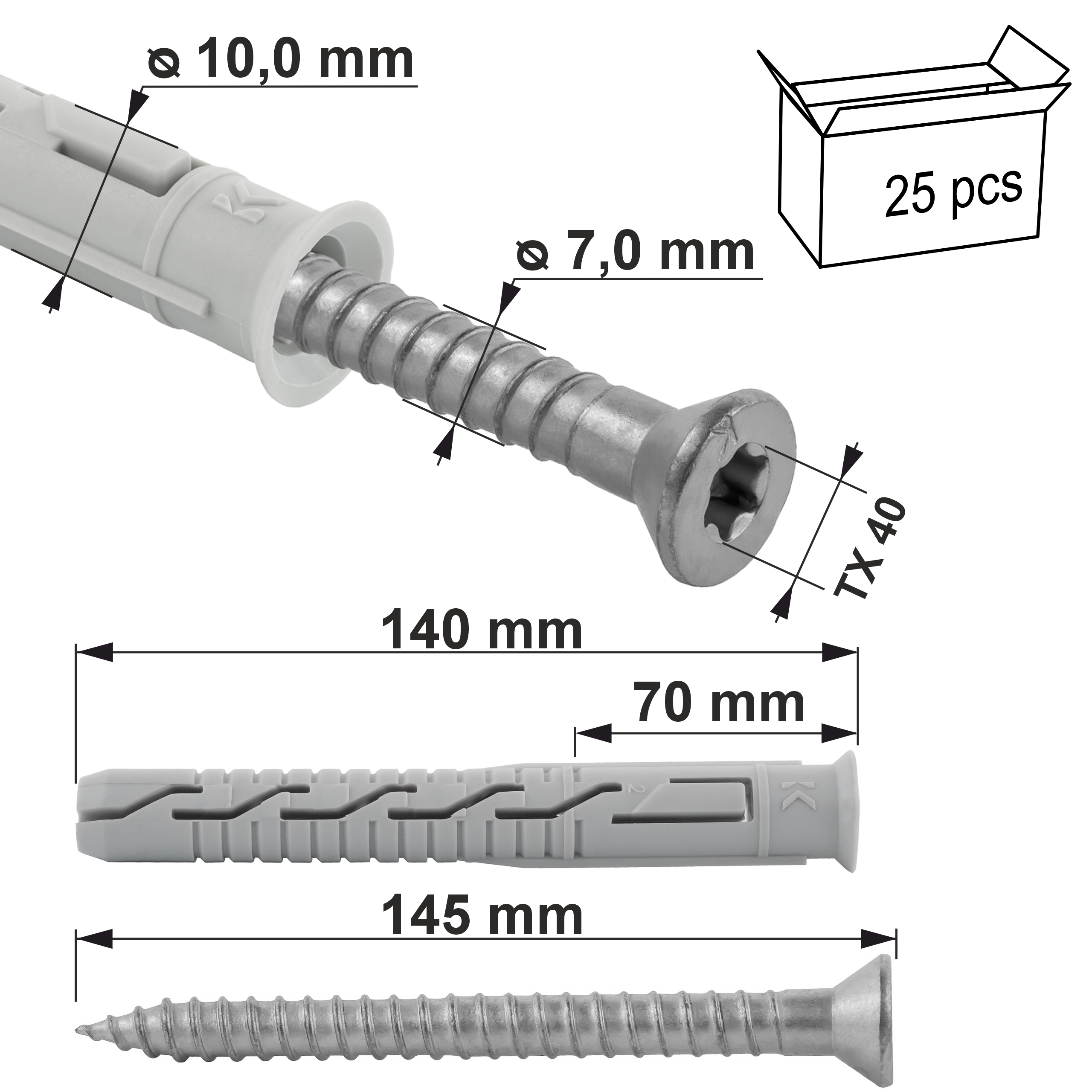

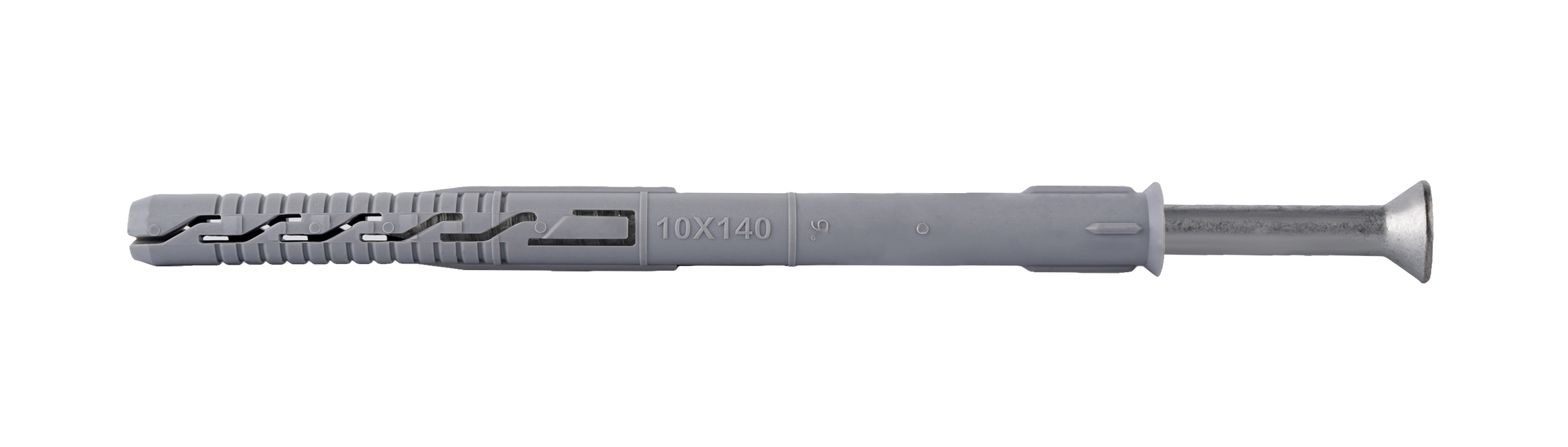

Specifikacija izdelka

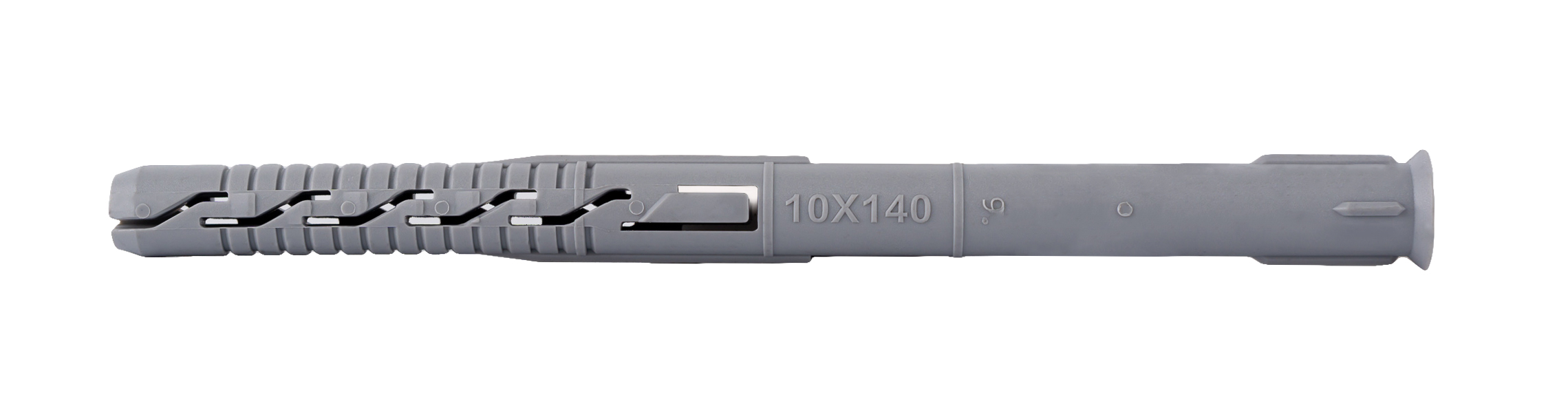

Moznik

• [ Dk ] Premer čepa: Ø 10,0 mm
• [ Lk ] Dolžina čepa: 140 mm
• [ Tfix ] Maks. uporabna dolžina: 70 mm
• [ Heff ] Globina sidranja: 70 mm
• Material čepa: poliamid (najlon)
• Količina v pakiranju: 25 kosov.

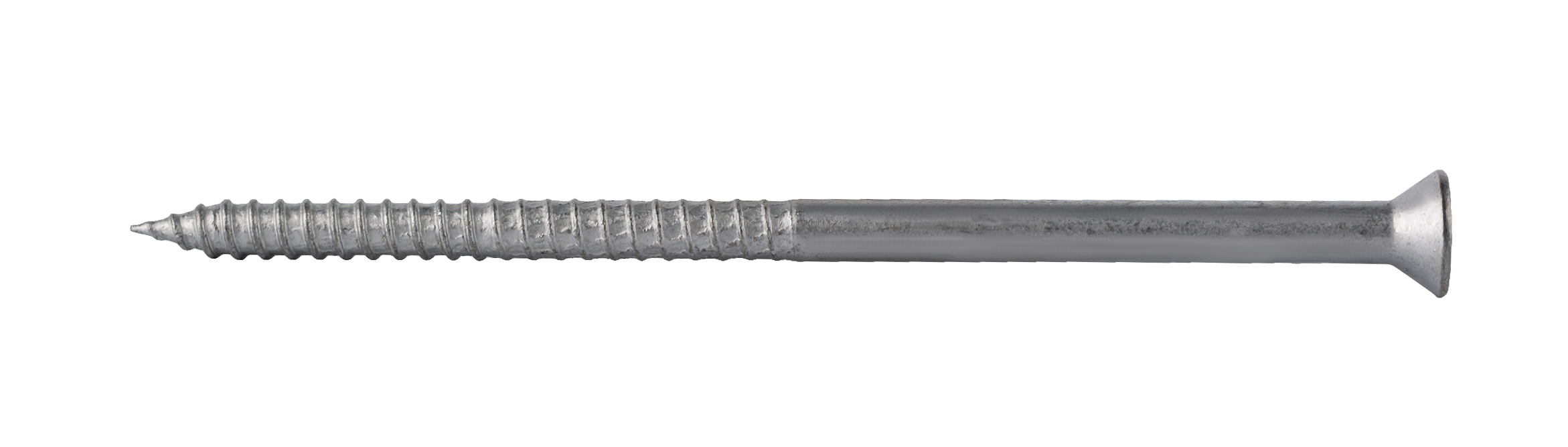

Vijak

• [ Dw ] Premer vijaka: Ø 7,0 mm
• [ Lw ] Dolžina vijaka: 145 mm
• Vrsta vtičnice: TX-40
• Material vijaka: pocinkano jeklo
• Količina na paket: 25 kosov.

Certifikat

Evropsko tehnično soglasje ETA 12/0272

Ponudba Naši vijaki se odlikujejo po najvišji kakovosti in se lahko varno uporabljajo v gradbeništvu. Potrudili se bomo, da bodo izdelki, ki jih dobavljamo našim izvajalcem, varni in prilagojeni specifičnim nalogam.

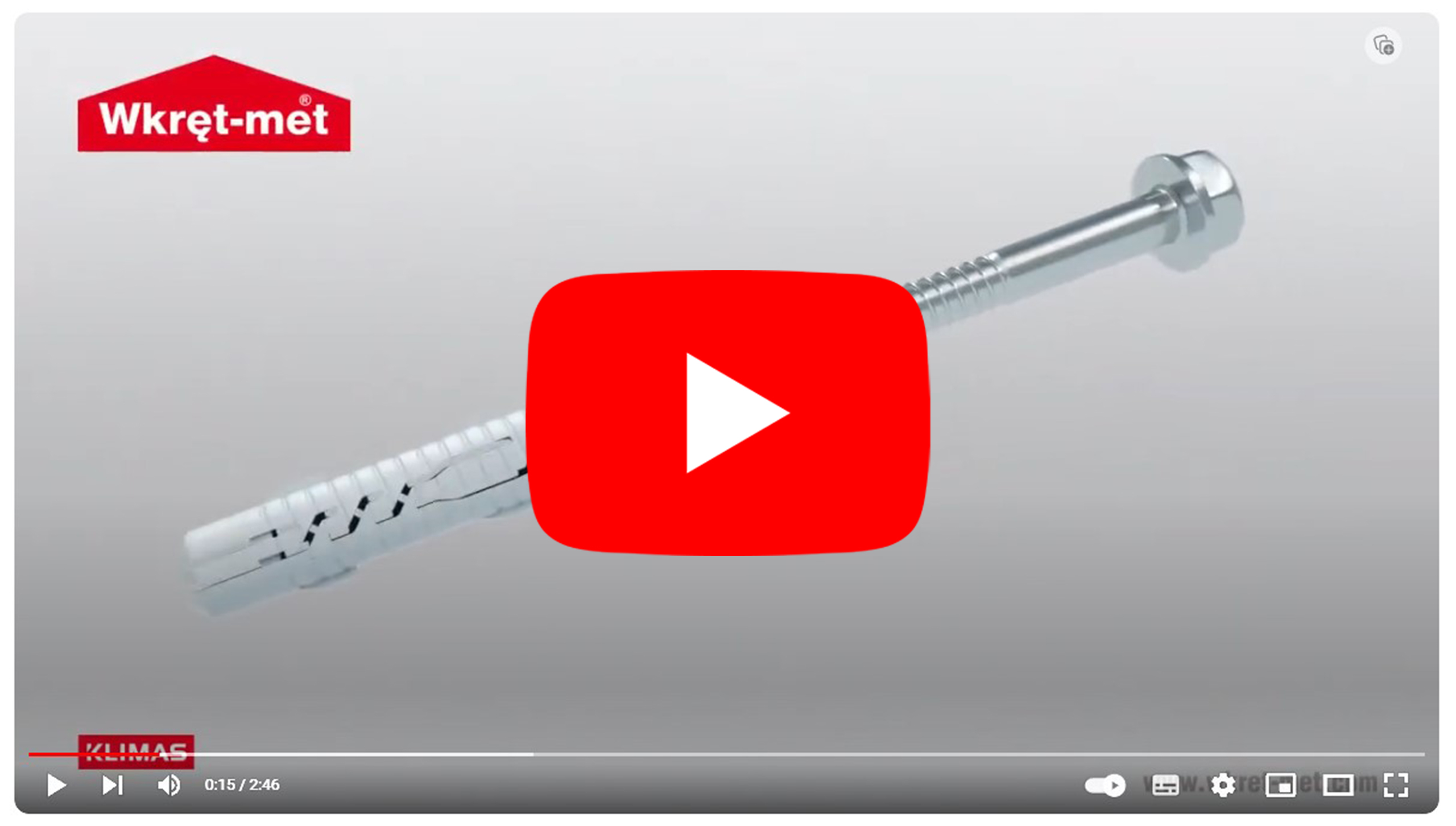

Videoposnetek, ki predstavlja izdelek

https://youtu.be/ygTRIj0Ocgw

(kopirajte povezavo in jo prilepite v okno brskalnika)

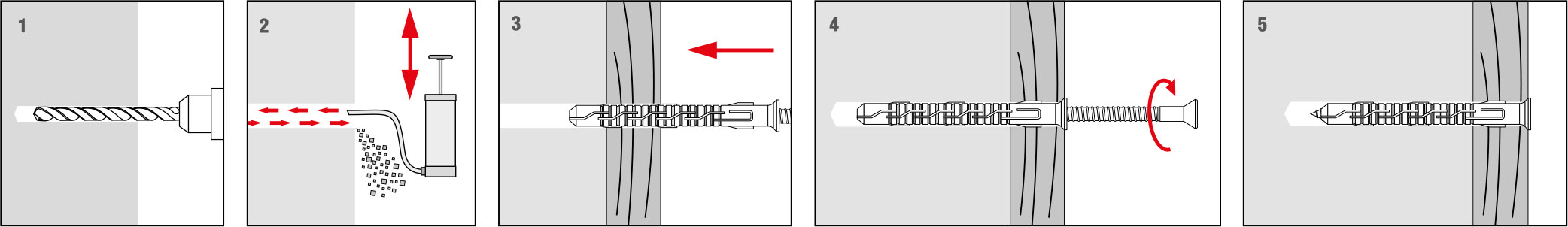

Način namestitve

• Pred namestitvijo določite podlago, v katero bo pritrjen pritrdilni element, in primerjajte obremenitve, ki jih bo pritrdilni element prenašal, z nosilnostjo, navedeno v podatkovnem listu izdelka ali v evropski tehnični oceni.
• Izberite ustrezno dolžino pritrdilnega elementa tako, da se območje raztezanja nahaja v konstrukcijskem materialu stene (debelina pritrjenega elementa ustreza največji uporabni dolžini pritrdilnega elementa).
• Globina vrtanja mora biti vsaj 10 mm daljša od globine sidranja pritrdilnega elementa – to bo omogočilo pravilno namestitev tulca v luknjo in odpravilo težavo z luščenjem vijakov.
• Uporaba udarnega vrtanja ni priporočljiva pri vrtanju v perforirane opeke, keramične bloke in gazirani beton, saj to poškoduje stene in ne zagotavlja varnega prileganja pritrdilnih elementov.
• Premer izvrtanih lukenj se mora ujemati s premerom uporabljenih moznikov.
• Izvrtano luknjo je treba očistiti tako, da vsaj dvakrat prebodete sveder, da odstranite morebitni vrtalni prah. Luknje, izvrtane navpično navzdol, zahtevajo globlje vrtanje ali izpihovanje nabranega vrtalnega prahu.
• V izvrtano luknjo se vstavi moznik in vijak se zabije, dokler ni popolnoma vgrajen v tulko.
• Če vijak privijete na silo, se lahko odlušči, kar ni krito z garancijo proizvajalca.
• Namestitev je treba izvajati pri temperaturah med –20 °C in +40 °C (glede na temperaturo podlage).

Vijaki KLIMAS – najpogostejša izbira strokovnjakov

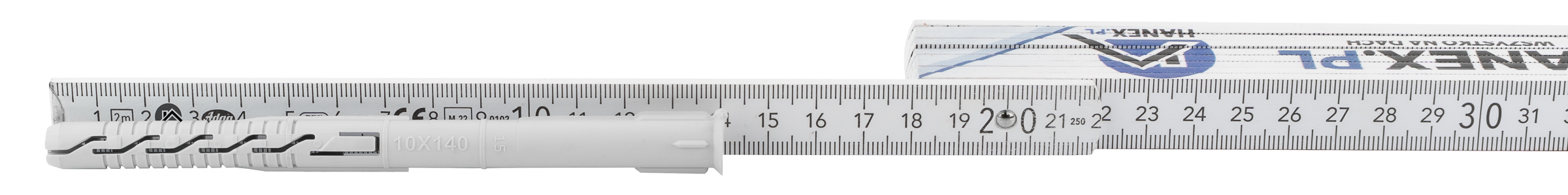

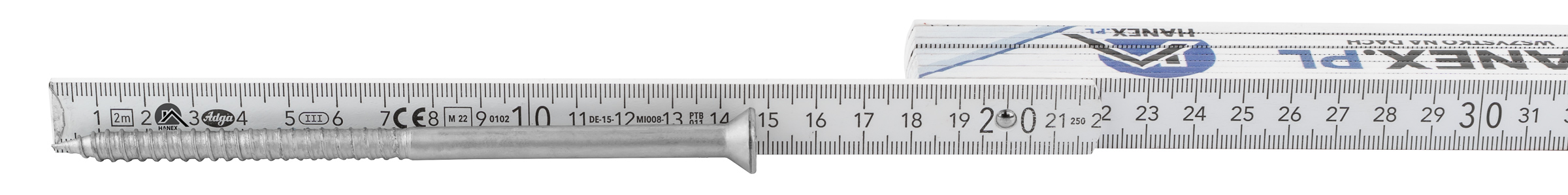

*merilni trak ni vključen v komplet (uporablja se le za boljšo predstavitev vijakov)
