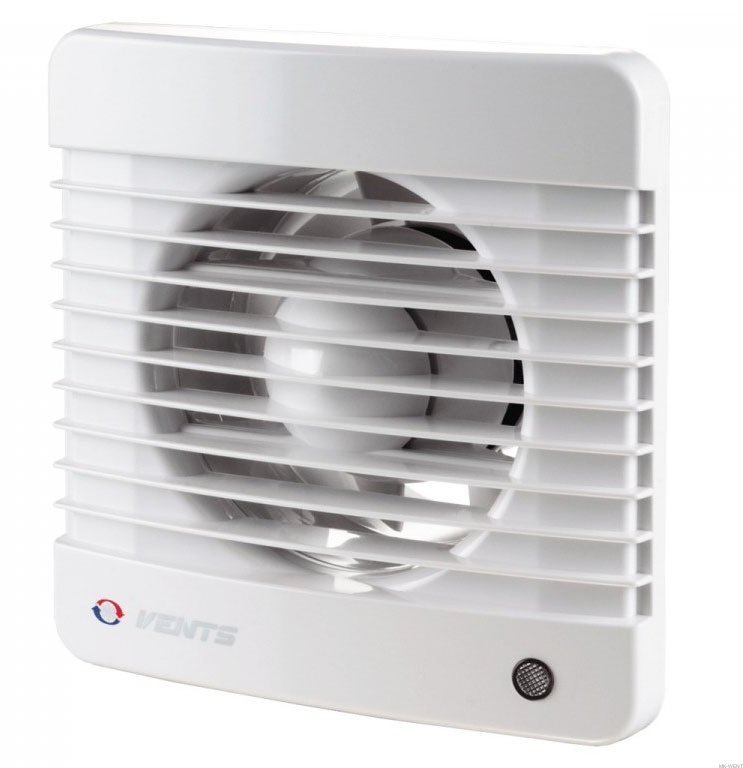

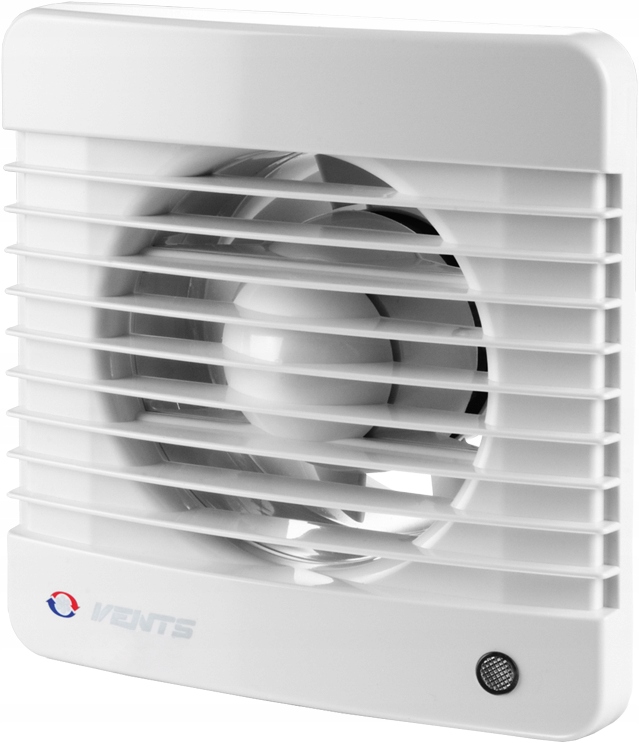

stenski ventilator vents 125 MT

časovnik – zakasnitev izklopa

glavne značilnosti:

• premer priključka – 125 mm
• dolžina priključka -samo 69 mm
• visoka učinkovitost – 185 m3/h
• moč motorja – 16,0 W
• raven hrupa – 35 dB(A) / 3 m
• časovnik – zakasnitev izklopa – 2 ÷ 30 min.
• indikator lučka, ki označuje stanje delovanja ventilatorja
• Ugleden proizvajalec – zračniki
• aerodinamični rotorji (propelerji)

Če iščete moderen in hkrati optimalno učinkovit ventilator, bo serija M podjetja vents (vodilnega proizvajalca ventilatorjev na evropskem trgu) zagotovo izpolnila vaša pričakovanja. Zahvaljujoč zanesljivemu motorju s toplotno zaščito bodo ventilatorji iz te serije zagotovili optimalno prezračevanje prostora. Poleg tega bo zelo sodoben in prefinjen videz ventilatorja zagotovo zadovoljil prefinjen okus mnogih uporabnikov (sprednja plošča je izdelana iz visokokakovostnega ABS-a, odpornega na UV žarke). Poleg tega imajo ventilatorji iz te serije indikatorsko lučko, ki prikazuje stanje delovanja ventilatorja.

Opis

Sodoben ventilator za odvod zraka z elegantno zasnovo, namenjen uporabi v tuš kabinah, kopalnicah, kuhinjah in drugih bivalnih prostorih. Največja učinkovitost v kombinaciji z moderno zasnovo zagotavlja idealno mikroklimo. Montira se na prezračevalne jaške ali priključi na okrogel prezračevalni kanal.

Prednosti

Ohišje in rotor iz visokokakovostne, trpežne in UV-odporne plastike. Posebej zasnovan aerodinamični profil zagotavlja visok izkoristek zraka. Visok razred zaščite IP 34 ponuja idealno rešitev za prezračevanje kopalnice.

Prednosti motorja

Nizka poraba energije zaradi sodobnega, visoko učinkovitega motorja. Ležaji, ki ne potrebujejo vzdrževanja in mazanja, zagotavljajo več kot 40.000 ur neprekinjenega delovanja. Motor je opremljen s termično zaščito, ki preprečuje pregrevanje.

Samodejno

Zahvaljujoč funkciji časovnika (izklop) lahko ventilator deluje približno 2 do približno 30 minut po tem, ko ga izklopi stikalo (npr. iz sistema razsvetljave).

Za uporabo funkcije zakasnitve izklopa ventilatorja (časovnika) je potreben trižilni električni kabel (od stikala do ventilatorja).

Tehnični podatki

• Nazivna napajalna napetost – 230 V
• Nazivna frekvenca – 50 Hz
• Moč – 16,0 W
• Pretok zraka – 185 m3/h
• Zvočni tlak – 35 dB(A)/3m
• Statični tlak – 55 Pa
• Poraba toka – 0,1 A
• Hitrost motorja – 2400 vrt/min
• Maks. Delovna temperatura – 45 °C
• Stopnja zaščite -IP34
• Teža – 0,7 kg

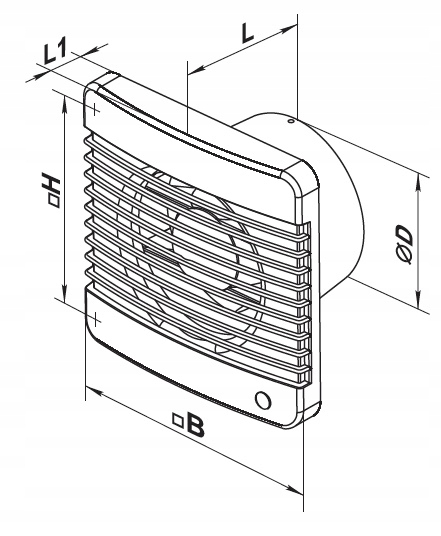

Dimenzije [mm]

• ØD – 125
• Š – 180
• V – 150
• D – 94
• D1 – 25

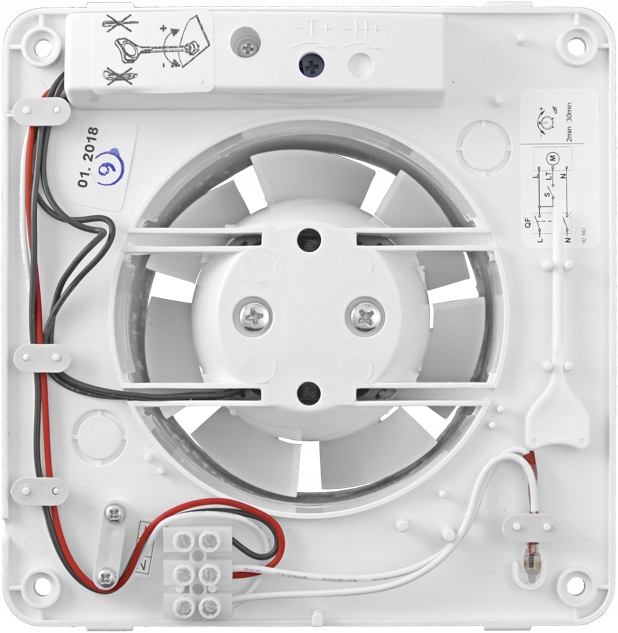

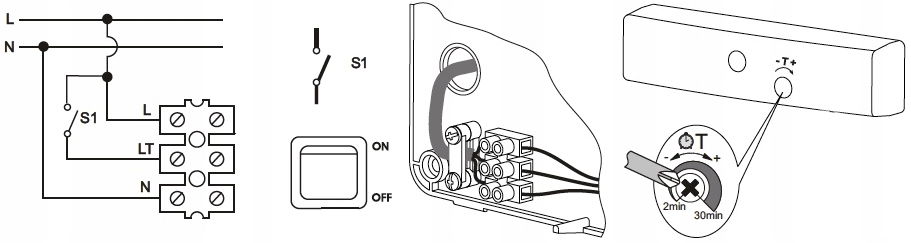

Diagram električne povezave

Za priključitev ventilatorja, ki deluje iz napajanja, je potrebna trižična električna napeljava stikalo za ventilator.

• L – Napetost (trajno priključena)
• N – Ničla (ničla)
• LT – Napetost (ki jo prekine stikalo)
• S1 – Stikalo

Pravilna priključitev ventilatorja s časovnikom:

– potenciometer časa nastavite na minimum (potenciometer obračajte zelo nežno, dokler ne začutite rahlega upora, saj lahko potenciometer z obračanjem okoli osi zlahka poškodujete). Nato priključite priključkaL – faza in N – ničla. Po dovajanju napetosti s to povezavo se mora ventilator za nekaj sekund vklopiti in nato sam izklopiti. Nato priključite tretjo žico na priključek LT (pri tem uporabite na primer rumeno-zeleno žico kot fazo, ki jo prekine stikalo, tako da jo ustrezno priključite na vhodu v stikalo). Ta povezava nam omogoča uporabo funkcije časovnika v ventilatorju. Če nimamo trižične napeljave, ki bi tekla od stikala do ventilatorja, ni mogoče priključiti ventilatorja s funkcijo časovnika (časovno stikalo).
