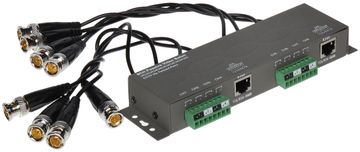

TR-8M VIDEO TRANSFORMATOR

TR-8M VIDEO TRANSFORMATOR

TR-8M je zasnovan za prenos video signalov prek zasukanih paric. Naprava uskladi impedanco koaksialnega kabla 75 Ω z impedanco uravnoteženega kabla, kar zagotavlja prenos video signala do 400 m (zasukana parica kategorije 5) in odpravlja asimetrične motnje. Prepričajte se, da sta priključka (+) in (-) pravilno priključena. Nasprotna priključitev bo povzročila popačenje slike. Celotna enota je zaprta v kovinskem ohišju.

• Standard: AHD- 5Mpx, HD-CVI- 8Mpx4K UHD, HD-TVI- 8Mpx4K UHD, CVBS-PAL,NTSC
• Vrsta naprave: Pasivna
• Število kanalov: 8 kosov Video
• Doseg videa: 250 m @720p- UTP cat. 5e, 150 m pri 1080p – UTP kat. 5e, 400 m pri CVBS – UTP kat. 5e
• Slabljenje: 4,43 MHz pri 0,42 dB, 11 MHz pri 0,64 dB, 21 MHz pri 0,91 dB, 38 MHz pri 1,41 dB, 42 MHz pri 1,53 dB, 67,5 MHz pri 2,22 dB
• Vhodna/izhodna napetost 75 Ω (CVBS): 1Vpp
• Izolacija med vhodi: > –50 dB
• CMRR (dB pri 5MHz): 60dB
• Impedanca koaksialnega konektorja: 75 Ω
• Impedanca uravnoteženega konektorja: 100 Ω
• Vrsta koaksialnega konektorja: 8 x BNC vtič na kabel
• Vrsta uravnoteženega konektorja: Kabelski priključki / 2 x RJ-45 (8-pinski, 4 pari) Vtičnica
• Delovna temperatura: –10 °C … 70 °C
• Dovoljena relativna vlažnost okolice: < 95 %
• Teža: 0,32 kg
• Dimenzije: 185 × 58 × 25 mm
• Garancija: 2 leti
