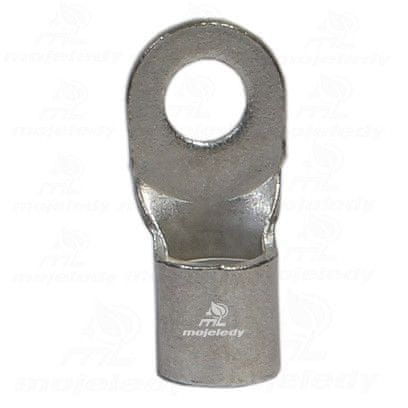

KOA CU očesce 35mm M8 50kos ERKO

Cu cevni ušesni terminal KOA 8–35 50 kosov. Tehnični podatki Proizvajalec: ERKO Serija izdelkov: KOA Indeks proizvajalca: KOA₈-35/50 Oblika priključka Obroč Priključni kot Ravni Material Baker Model brez ovratnika Vrsta žice Večžilni Metrični navoj Velikost priključka mm2 8 Z izolacijo NE Z revizijsko luknjo NE Površinska zaščita Pocinkana Nominalni prerez [mm2] 35 V skladu z DIN DIN serija baker obročasti cevni priključki (galvaniziran kositer) v skladu z DIN 46235, za stiskanje. Omogočajo zaključevanje bakrenih kabelskih žil in se uporabljajo povsod, kjer je potrebno kabel priključiti na npr. stikalno ploščo, zbiralko ali drugo napravo z vijačno sponko. Uporaba obročastih sponk DIN poveča varnost in vzdržljivost tovrstne povezave. Za razliko od spajkanih povezav uporaba obročastih sponk zmanjša nevarnost pregretja jeder in izolacije. Pri stiskanju sektorskih jeder jih je treba preoblikovati v „okroglo“ obliko. Vse ušesca za bakrene cevi so podvržene dodatnemu procesu kaljenja in žganja pri temperaturi 700°C. S tem postopkom odstranimo vse nečistoče iz materiala, iz katerega je izdelana konica. Kaljene konice so za razliko od nekaljenih manj dovzetne za razpoke in mikrorazpoke med stiskanjem, zato imajo boljše obratovalne parametre. Za standard DIN 46235 je toleranca dimenzij za velikost „d1“ za prereze 10–150 mm2 +/- 0,3 mm za prereze 185–400 mm2 +/- 0,4 mm, za mere 500–625 mm2 +/- 0,5 mm, toleranca za dimenzijo „b“ za prereze 10–70 mm2 znaša +/- 1 mm, za prereze med 95 in 625 mm2 je +/- 2 mm za celotno območje prerezov je dimenzijska toleranca za velikost „l1“ +2 mm, za dimenzijo „c“ –3 mm. Učinkovitost stiskanja (pritrjevanja sponke na kabel) je odvisna od uporabe ustreznega orodja in prerezu prilagojene matrice. material: elektrolitski baker (v skladu z EN13600) minimalna plast kositra: 3 μm dimenzijska toleranca po EN13600. po DIN46235
