Preobremenilno odklopno stikalo 6KA 1-polno B 20A - E+1MBN120E

Tehnični podatki:

Zasnova
Število zaščitenih polov: 1
Število polov: 1 P
Razporeditev polov: 1 P
Izklopna karakteristika: B

Funkcije
Z odklopljivim N polom: ne

Električne lastnosti
Nazivna kratkostična izklopna zmogljivost Icn: 6 kA
Nazivna preklopna napetost Ue (AC): 230 / 400 V
Vrsta napajalne napetosti: AC
Frekvenca: 50/60 Hz

Napetost
Nazivna izolacijska napetost Ui: 500 V
Nazivna impulzna vzdržna napetost Uimp: 4000 V

Tok
Nazivni tok In: 20 A
Nazivni obratovalni kratkostični izklopni tok Ics: 6 kA
Min./maks. vrednost izmeničnega toka, pri katerem se sproži časovno zakasnjena zaščita: 1,13 / 1,45 In
Min./maks. vrednost izmeničnega toka, pri katerem se sproži takojšnja zaščita: 3 / 5 In
Nazivna izklopna zmogljivost Kratkostično izklopno zmogljivost Icn pod 230 V AC v skladu z IEC 60898–1: 6 kA
Nazivna končna kratkostična izklopna zmogljivost Icu za etim (PN-EN 60947–2): 6 kA

Frekvenca
Frekvenca (območje do etim): 50 do 60 Hz

Moč
Skupna izguba moči za nazivni tok: 2,79 W
Izguba moči na pol za nazivni tok: 2,79 W

Vzdržljivost
Električna vzdržljivost (število ciklov): 4000
Mehanska vzdržljivost (število ciklov): 20000

Dimenzije
Globina izdelka: 70 mm
Višina izdelka: 83 mm
Širina izdelka: 17,5 mm

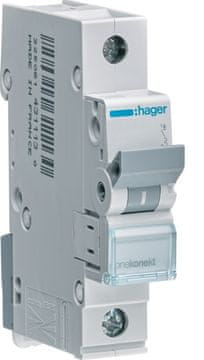

6KA 1-polno B 20A pretokovno odklopnik

Ilustrativna fotografija
