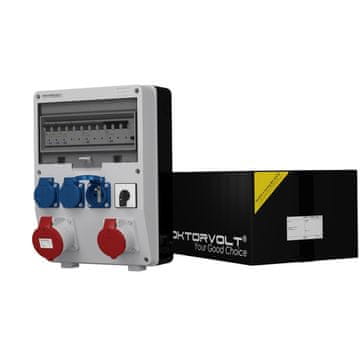

Razdelilna omarica z zaščiteno konstrukcijo TD-S/FI 32A 16A 3×230 z odmičnim stikalom 0–1 Doktorvolt®

⭐⭐⭐⭐⭐

➡️ Električna razdelilna omarica TD-S/FI 32A 16A 3×230 Doktorvolt®, prednosti:

✔️ Kompaktno in kompaktno ohišje iz najkakovostnejših materialov,

✔️ opremljeno s tremi vtičnicami 230 V 16 A in 32 A 400 V, 16 A 400 V Mennekes,

✔️ ožičenje in vtičnice priznanih proizvajalcev električne opreme,

✔️ zaščita pred posrednim stikom,

✔️ zaščita električnih vtičnic in vtičnic 230 V,

✔️ razred tesnosti ohišja IP 44,

✔️ pripravljeno za priključitev.

➡️ Električna razdelilna omarica TD-S/FI 32A 16A 3×230 Doktorvolt®, uporaba:

✔️ Na gradbiščih in območjih ter med cestnimi deli,

✔️ za industrijske obrate,

✔️ v delavnicah in garažah, kjer je potrebno priključiti naprave na električno vtičnico,

✔️ pri samostojni gradnji hiše,

✔️ za oskrbo z električno energijo zelenih površin in množičnih prireditev na prostem.

➡️ Predstavljena gradbena stikalna omarica je opremljena z:

✔️ vtičnico 1× 400V 16A, 1× 400V 32A z zaščitnim razredom IP 44,

✔️ tremi vtičnicami 3× 230V 16A z zaščitnim razredom IP 44,

✔️ odmičnim stikalom 0–1,

✔️ ožičenjem,

✔️ preobremenitveno zaščito vtičnic C32 3P 10kA, C16 3P 10kA

✔️ zaščita pred prevelikim tokom vtičnic 230V 2 x C16 1P 10kA

✔️ diferencialno odklopnik 40A 30mA 4P,

➡️ Doktorvolt® je v proizvodnjo stikalnih omar uvedel sistem vodenja, certificiran s strani TÜV SÜD:

✔️ garancija visoke kakovosti,

✔️ transparenten pretok informacij,

✔️ varnostno jamstvo,

✔️ zagotovljena dobra storitev za stranke.

Ohišje stikalne naprave
število modulov	12
število vrstic	1
montaža	nadometna
stopnja zaščite stikalne naprave	IP44
nazivna napetost ohišja	1000V
dimenzije ohišja z vtičnicami	360 × 250 × 185 mm
material ohišja	tehnopolimer
material vrat	polikarbonat
barva sprednje plošče ohišja	siva RAL 7035
barva zadnje plošče ohišja	črna
material vijaka	nerjaveče jeklo
material tesnila	EPDM guma
Priložena kabelska uvodnica PG	1× PG-16
certifikati in standardi	CE CEI-23–48/49 IEC 670
Vtičnice in modularne naprave
zaščita pred posrednim stikom	diferencialno odklopnik SEZ 40A 30mA 4P tip A RCCB
električne vtičnice	1 × 32A 5P 400V IP44 rdeča tip 3451 Mennekes 1 × 16A 5P 400V IP44 rdeča tip 1385 Mennekes
zaščita pred preobremenitvijo električnih vtičnic	32A 5P 400V IP44 rdeča Tip 3451 Mennekes 16A 5P 400V IP44 rdeča Tip 1385 Mennekes
230V vtičnice	3× 230V 16A 11111 IP44 2P+E Mennekes Francoski sistem (z ozemljitvenim zatičem)
Preobremenitvena zaščita za vtičnice 230 V	2 x C16 1P 10 kA SEZ-KROMPACHY
priključna zbiralka	3F 11M 12 mm2 s kompletom kapic
druge komponente	komplet pritrdilnih vijakov s kapicami
odmično stikalo	0–1 3-fazno 40 A 690 V S40 JD 1104 A6 SEZ
certifikati in standardi diferencialnega odklopnika	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati in standardi za miniaturne odklopnike	CSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
vrsta ožičenja	Krmilni kabel H07V-K 2,5, 4 mm2 rumeno-zelena. Krmilni kabel H07V-K 2,5, 4, 6 mm2 črna Krmilni kabel H07V-K 2,5, 4, 6 mm2 modra
Splošne informacije
nazivni tok	40 A
nazivna napetost	230 / 400 V
ICC	≤ 10 kA
RDF	0,7
Podatki proizvajalca
proizvajalec	Doktorvolt
certifikati in standardi proizvajalca	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvajalca	DV-2503-F
EAN	5905669992503
