Podnožje vtiča za odvodnik prenapetosti

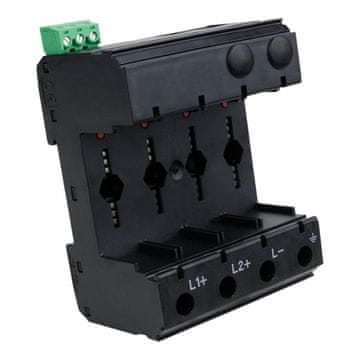

Phoenix Contact VAL-MS 3+V-BE-FM/10

Osnovni element za naprave za prenapetostno zaščito, za izolirane sisteme z napetostjo 1000 V DC, za montažo na DIN-letev, 4-mestnik osnovnega elementa z daljinskim signalnim kontaktom, za zaščito dveh vzporednih nizov/MPP sledilnikov. Naprava je zasnovana za namestitev v ohišje, zaščiteno pred dotikom. Med aktivnimi in ozemljenimi deli na straneh in v območju priključka mora biti razdalja najmanj 8 mm.

Mere
Višina	98,7 mm
Širina	71,2 mm
Globina	51,5 mm
risba
število nožic	4
okoljski pogoji
Stopnja zaščite	IP20 (ko so vstavljeni vsi 4 zatiči)
Temperatura okolice (delovanje)	-40 °C … 80 °C
Temperatura okolice (skladiščenje/transport)	-40 °C … 80 °C
Višina	≤ 3000 m (nad morsko gladino (nad normalno ničlo))
Dovoljena vlažnost zraka (delovanje)	5 % … 95 %
Šoki (delovanje)	25 g (polsinusni val / 11 ms / 3× X, Y, Z)
Vibracije (delo)	5 g (10–500 Hz / 2,5 h / XYZ)
splošne informacije
Preskusni razred IEC	PV I / II PV T1 T2
Tip EN	T1 / T2
Postopek ob okvari SPD	OCM (obravnava napak pri prekinjanju)
Največja neprekinjena delovna napetost ucpv	1170 V DC
Nastavitev povezave	Konfiguracija Y
Mesto montaže	Notranjost
Mesto namestitve odklopnika	Notranje
Zaščitne tirnice	(L+) – (L-) (L+) – PE (L-) – PE
Vrsta montaže	35 mm DIN letev
Barva	temno črna RAL 9005
Material ohišja	PBT
Stopnja umazanosti	2
Razdalja do aktivnih in ozemljenih delov	8 mm
Razred vnetljivosti UL 94	V-0
Konstrukcija	stojalo, montaža na DIN letev
število polov	3
Sporočilo: Prenapetostna zaščita poškodovana	prek kontakta za daljinsko signaliziranje
postavitev zaščite
Vem. tok obremenitve IL	80 A
Daljinska indikacija / signalizacija
Funkcija povezave	5 V AC … 250 V AC 30 V DC
Obratovalni tok	5 mA AC … 750 mA AC 1 A DC
Vrsta povezave	Vtični/vijačni priključek prek combicon konektorjev
Navoj vijaka	M2
Pritezni moment	0,25 Nm
Dolžina odstranjene izolacije	7 mm
Dolžina odstranjene izolacije	7 mm
Presek cevi	0,14 mm² … 1,5 mm²
Presek togega kanala	0,14 mm² … 1,5 mm²
Presek žice AWG	28 … 16
podatki o povezavi
Vrsta povezave	vijačna povezava
Navoj vijaka	M5
Pritezni moment	3 Nm (1,5 mm² … 16 mm²) 4,5 Nm (25 mm² … 35 mm²)
Dolžina odstranjene izolacije	16 mm
Presek cevi	1,5 mm² … 25 mm²
Presek togega kanala	1,5 mm² … 35 mm²
Presek žice AWG	15 … 2
Vrsta povezave	vilični konec kabla
Presek cevi	1,5 mm² … 16 mm²
standardi, predpisi in klasifikacije
Standardi/predpisi	EN 50539–11 2013
Standardi/predpisi	eCl@ss, etim, unspsc
Kitajska direktiva RoHS	Predvideno obdobje uporabe (efup): 50 let
končne informacije
znamka proizvajalca	2908679
proizvajalec	Phoenix Contact
EAN	4055626321431
