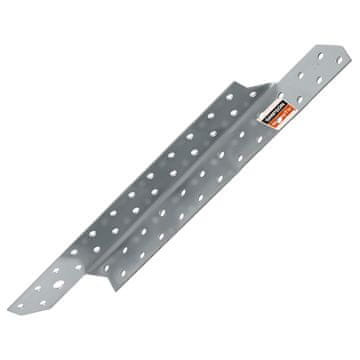

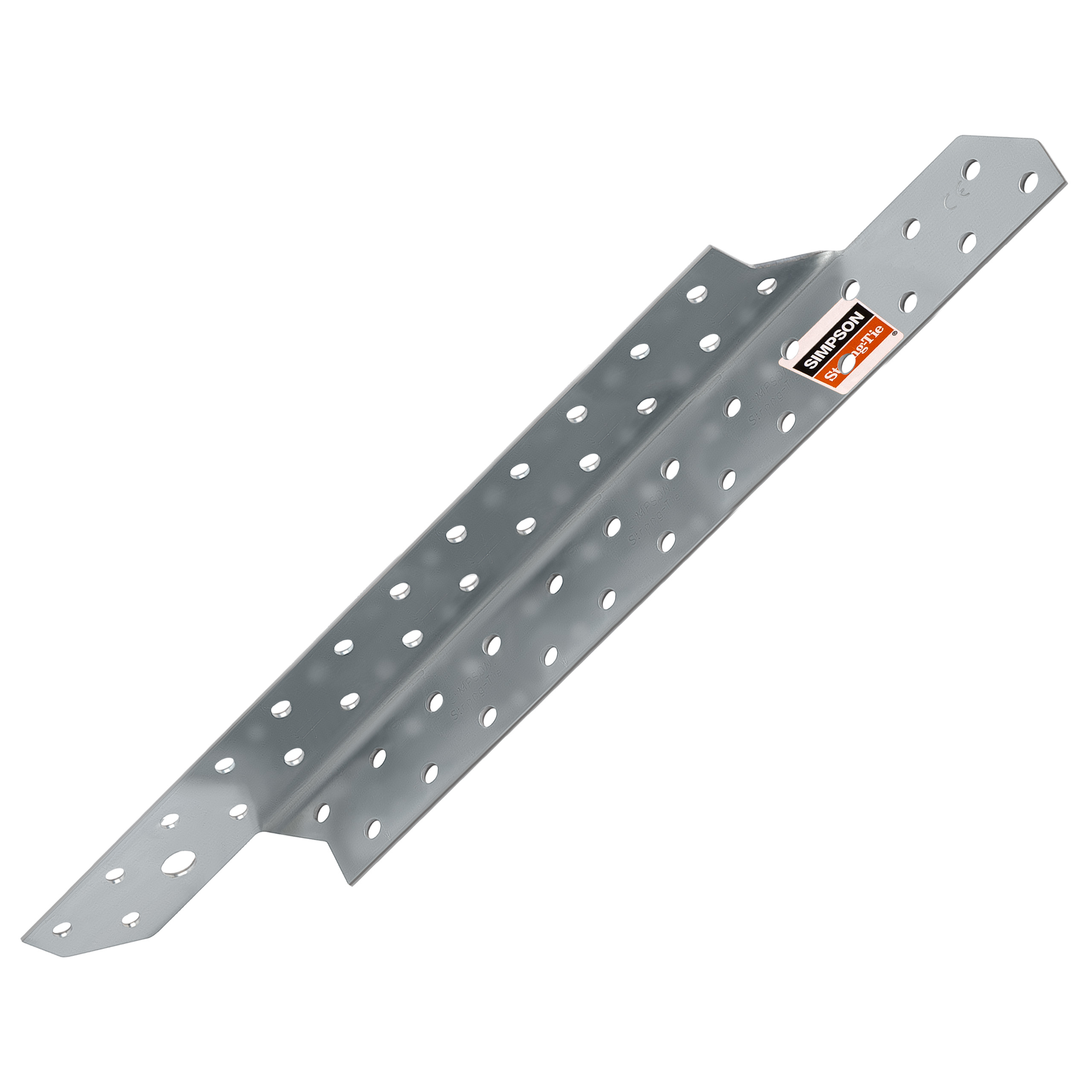

Spojnik špirovcev, spoj špirovcev in leg

Najpomembnejši parametri

• Model: SPF290L
• Stran montaže: Levo

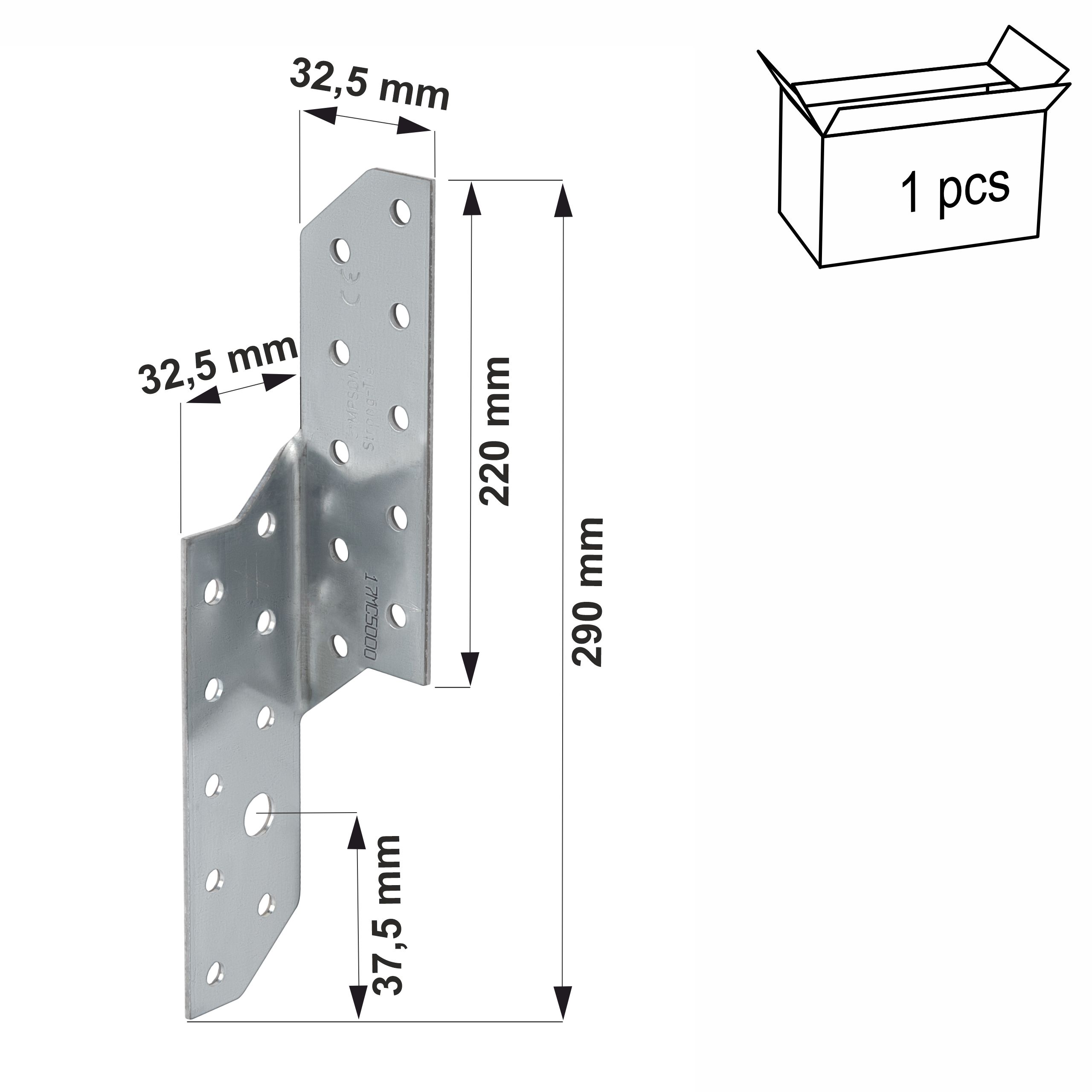

• Dimenzije: 290 × 32,5 mm
• Debelina pločevine: 2,0 mm
• Embalaža: 1 kos.
• Luknje ročaja 1: 22 kosov x Ø 5 mm
• Luknje ročaja 2: 21 kosov x Ø 5 mm, 1 kos. x Ø 9 mm
• Material: Pocinkano jeklo S250GD Z 275 g/m2 (20 µm)

Zasnovano za povezave: les – les, les – beton

Originalni izdelek priznanega podjetja SIMPSON Strong-Tie ®

Namen spojev špirovcev in leg je zaščita strehe pred dvigovanjem zaradi sesanja vetra.

Prednosti

1. Močne in trpežne povezave

Zahvaljujoč uporabi visokokakovostnega jekla (jeklo S250GD) in postopku vročega cinkanja Sendzimir, konektor zagotavlja zanesljive in trpežne povezave.

2. Razred uporabe 2

Zanj je značilna vlažnost materiala, ki ustreza temperaturi 20 °C, in relativna vlažnost okoliškega zraka, ki presega 85 % le nekaj tednov na leto. (npr. odprte lope ali neogrevana podstrešja)

Uporaba in način namestitve

Priključek

Glavni element: masiven les, kompozitni les, lepljen lameliran les, beton.

Sekundarni element: masiven les, kompozitni les, lepljen lameliran les.

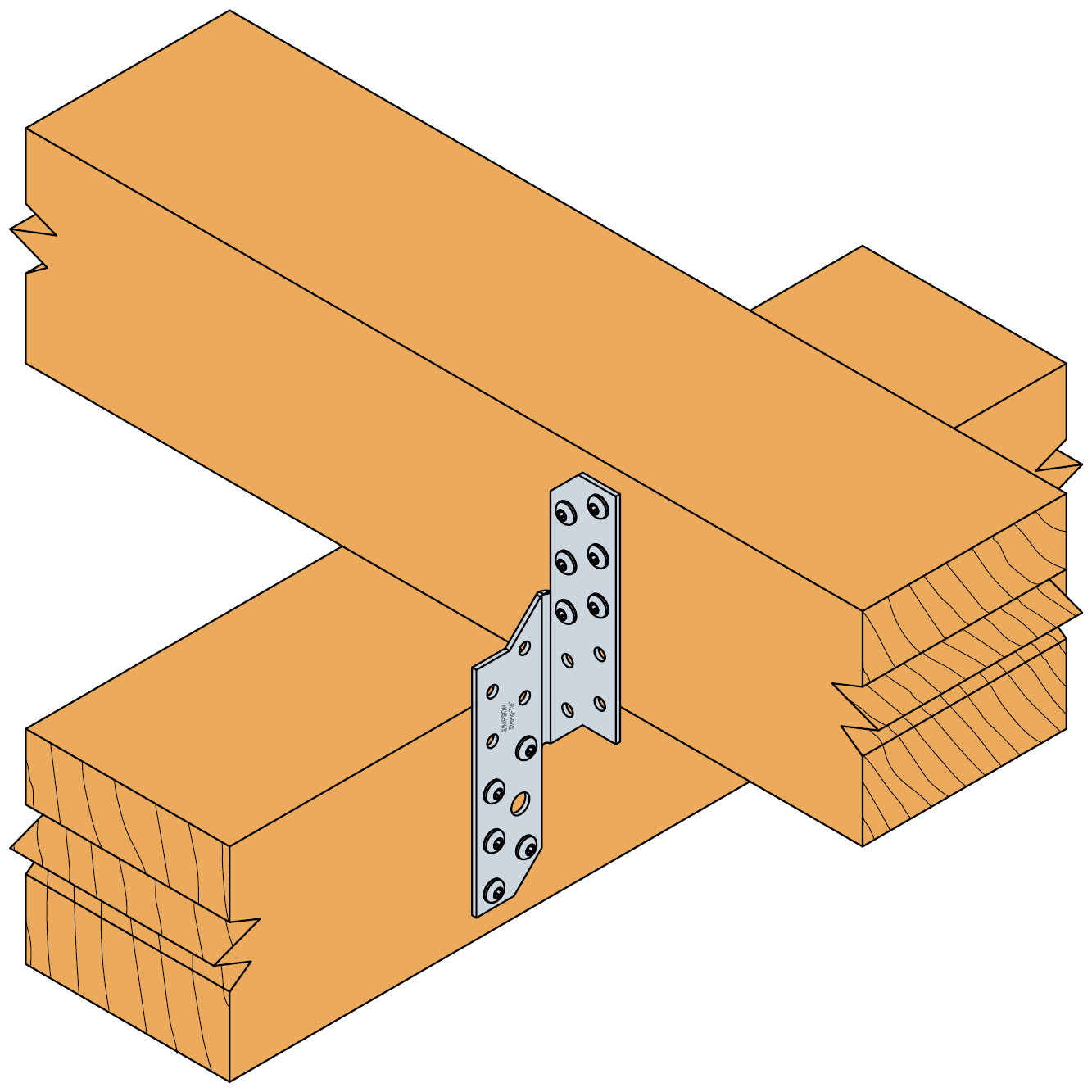

Pritrditev na les: z uporabo sistemskih žebljev CNA4.0 ali alternativno sistemskih vijakov CSA5.0.

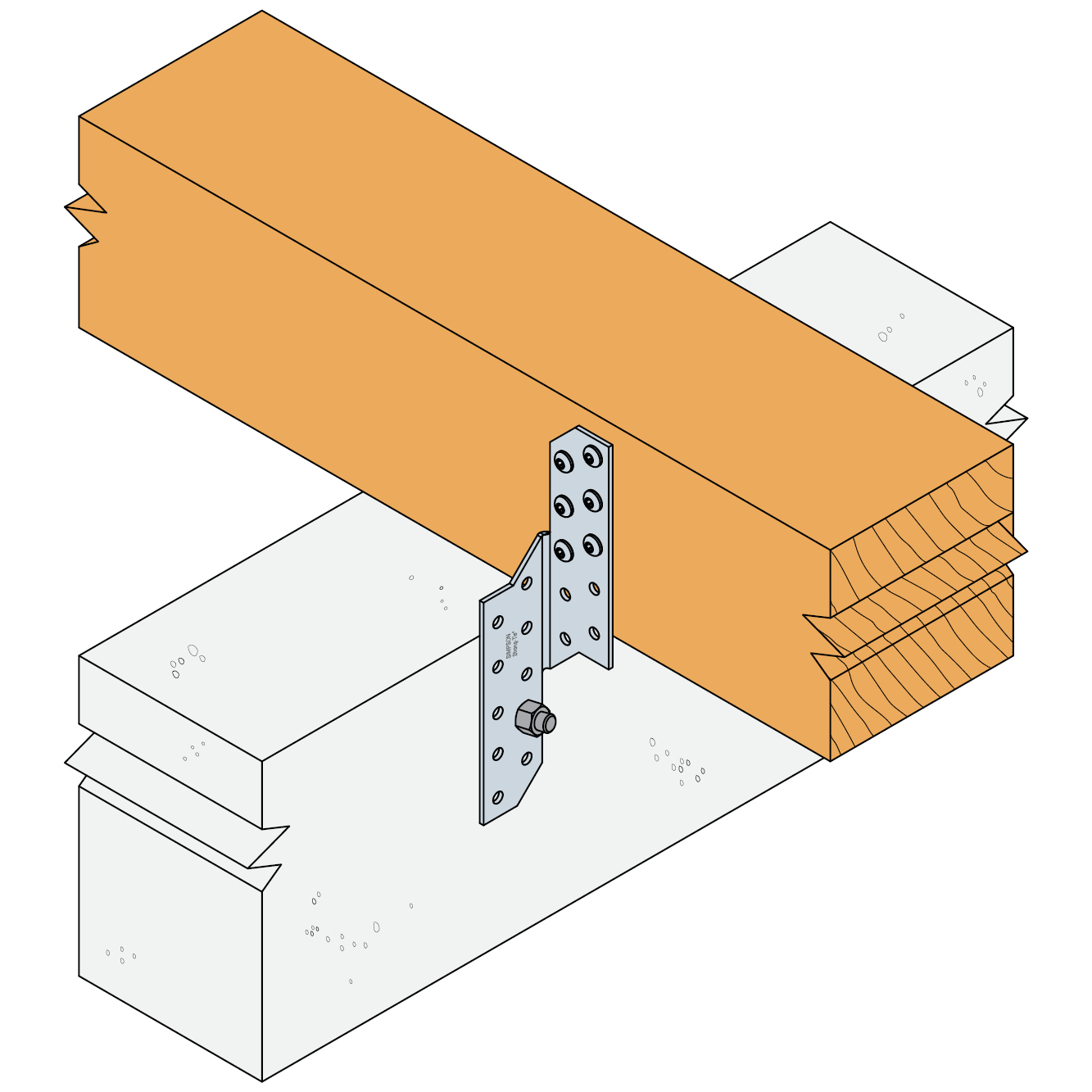

Pritrditev na beton: z uporabo mehanskega (WA) ali kemičnega (AT-HP) sidra Simpson Strong-Tie.

Uporaba

Uporabljata se 2 ali 4 priključki, odvisno od obremenitve. Pri uporabi 2 priključkov uporabite 2 leva ali 2 desna priključka, nameščena diagonalno drug nasproti drugemu, da zagotovite osrednjo porazdelitev obremenitve.

Za povezave špirovcev s stensko ploščo so lahko potrebni priključki različnih dolžin: krajši na zunanji strani stenske plošče in daljši na notranji. To je posledica kota špirovca in njegovega dviga, ko se odmika od nosilca.

Certifikat

ETA-21/0482

Zagotavljanje najvišje kakovosti. Ta standard določa zahteve in preskusne metode za materiale, geometrijo, trdnost, togost in vzdržljivost (tj. zaščito pred korozijo).
