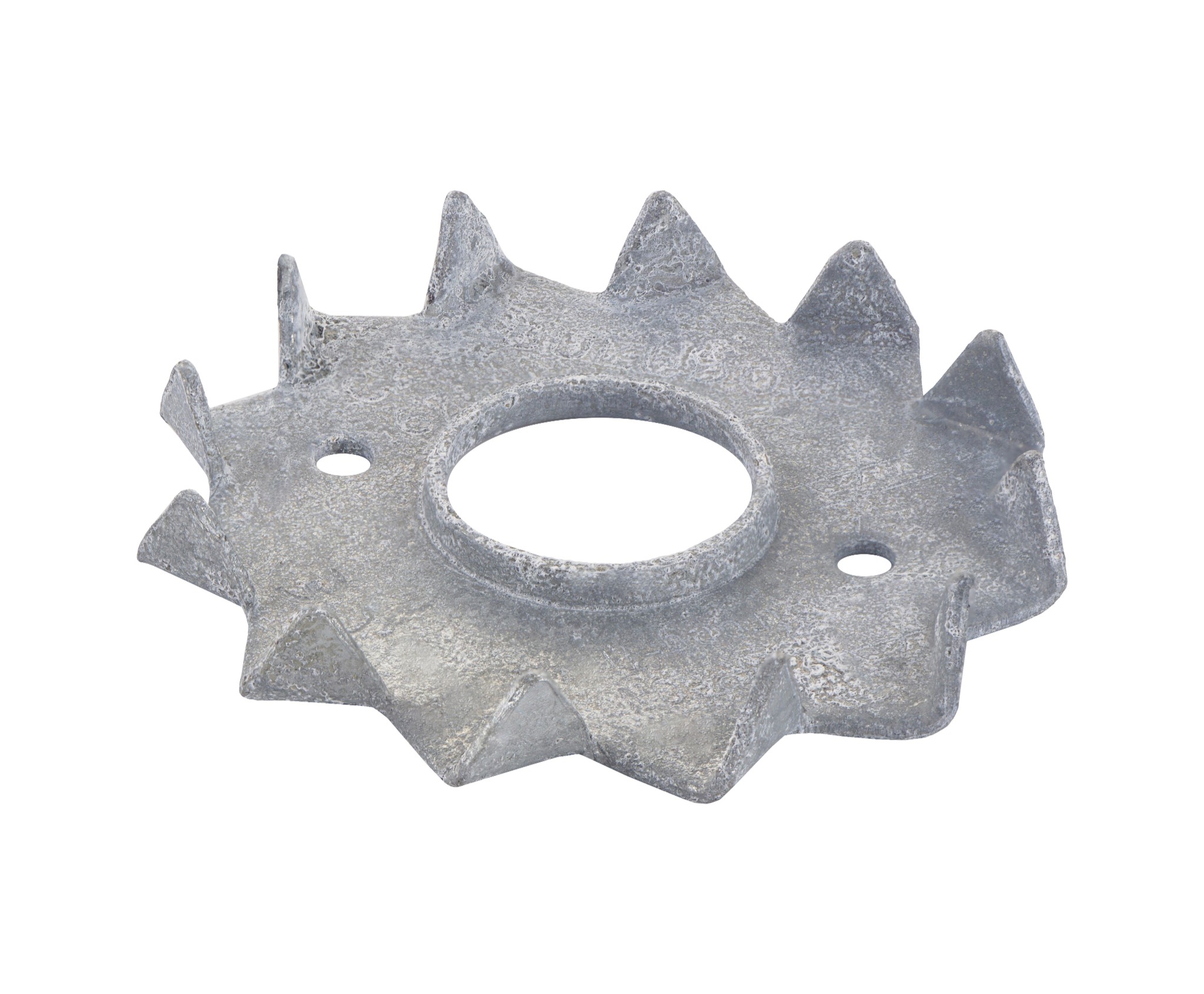

Dvostranski nazobčani obroč Bulldog

Podložka s konicami 62 mm (1 kos)

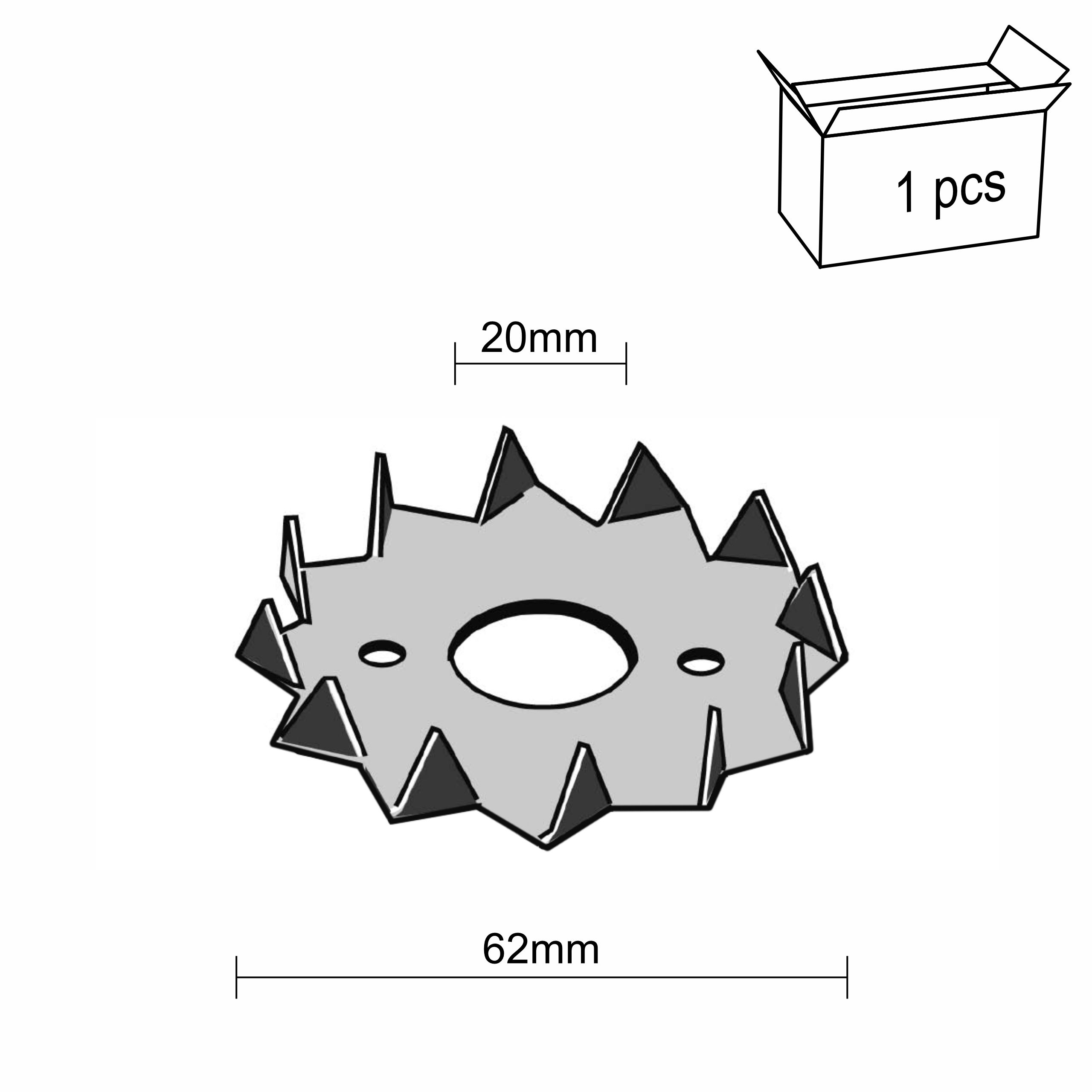

Najpomembnejši parametri

• Model: C2–62M20G-B
• Zunanji premer: 62 mm
• Premer luknje: M20
• Embalaža: 1 kos.

Zasnovan za povezovanje lesenih elementov za povečanje nosilnosti vijačne povezave v konstrukcijskih elementih. Pri enostranskih obročih je treba vezni vijak prilagoditi luknji v obroču.

Originalni izdelek priznanega podjetja SIMPSON Strong-Tie ®

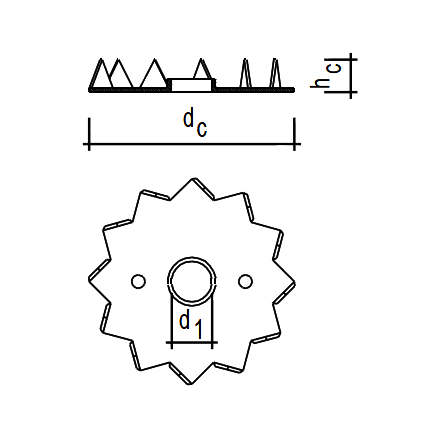

Specifikacija izdelka

• [ dc ] zunanji premer: 62 mm
• [ d1 ] centralna luknja: 20,4 mm
• [ h1 ] višina zoba: 7,5 mm
• [ hc ] višina: 8,7 mm
• debelina: 1,2 mm
• Količina v paketu: 1 kos.

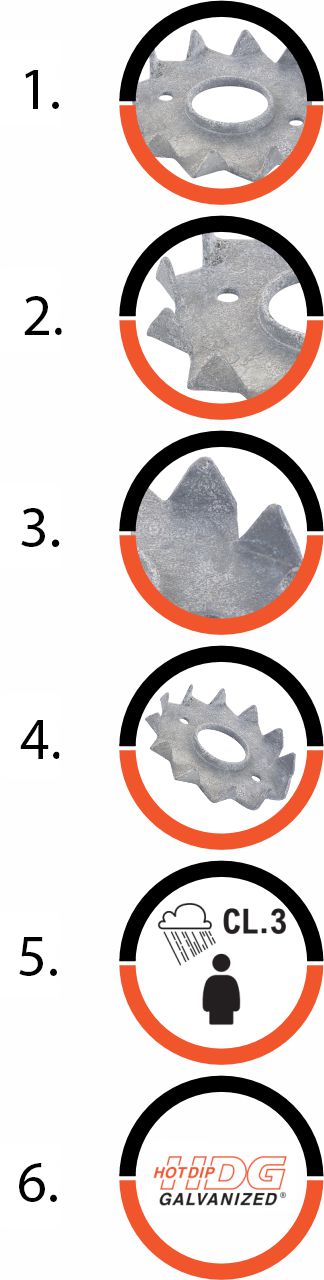

Prednosti

1. Strukturna učinkovitost

Obroči z zarezo Bulldog omogočajo zasnove povezav z manj veznimi vijaki, kar omogoča ohranjanje ustreznega razmika med vijaki in od robov lesa. To poveča stabilnost in varnost konstrukcije, hkrati pa zmanjša tveganje za materialno škodo.

2. Vsestranskost uporabe

Izdelek je na voljo v dvostranski različici za povezovanje lesenih elementov in enostranski različici za povezovanje lesa z jeklom, zaradi česar je primeren za različne konstrukcije in materiale, vključno z masivnim lesom, kompozitom in lepljenim lameliranim lesom.

3. Protikorozijska zaščita

Jeklo, uporabljeno za izdelavo obročev, je vroče pocinkano (50 µm), kar zagotavlja odlično zaščito pred korozijo in podaljšuje življenjsko dobo izdelka tudi v težkih vremenskih razmerah.

4. Vzdržljivost in trdnost spoja

Bulldogovi konici zagotavljajo močne in trpežne spoje, kar je ključnega pomena pri konstrukcijskih elementih, ki zahtevajo visoko nosilnost. Omogočajo tudi enostavno demontažo, kar še poveča funkcionalnost in praktičnost uporabe pri različnih gradbenih in obnovitvenih projektih.

5. Servisni razred

Značilen po vlažnosti materiala, ki ustreza temperaturi 20 °C, in relativni vlažnosti okoliškega zraka, ki presega 85 % le nekaj tednov na leto.

6. Cinkova prevleka Izdelki

so potopljeni v staljeni cink pri 550–560 °C. Cinkova prevleka nastane z reakcijo med jekleno komponento in cinkom ter se oblikuje na obeh straneh potopljene komponente. Zagotavlja dobro odpornost proti koroziji v večini okolij.

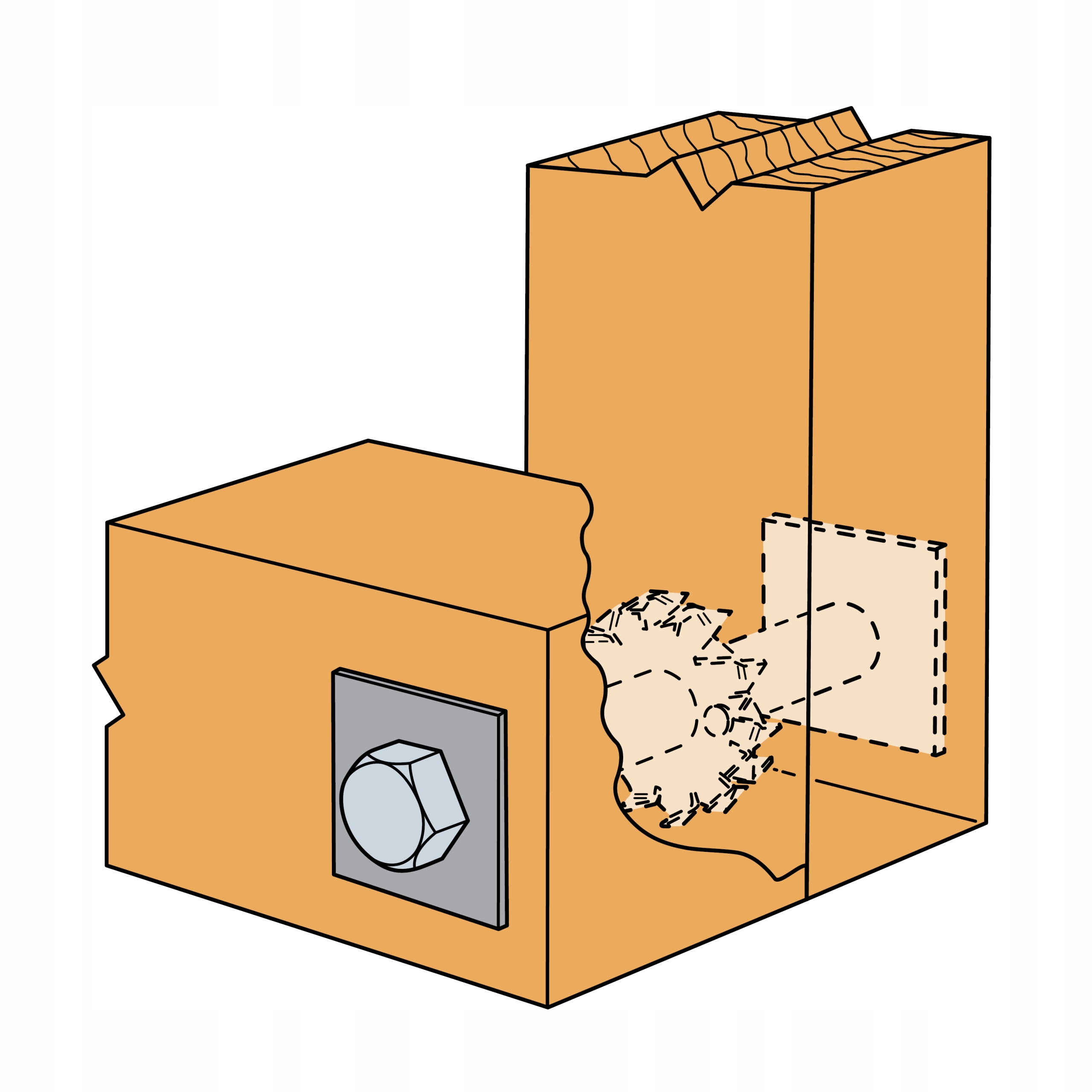

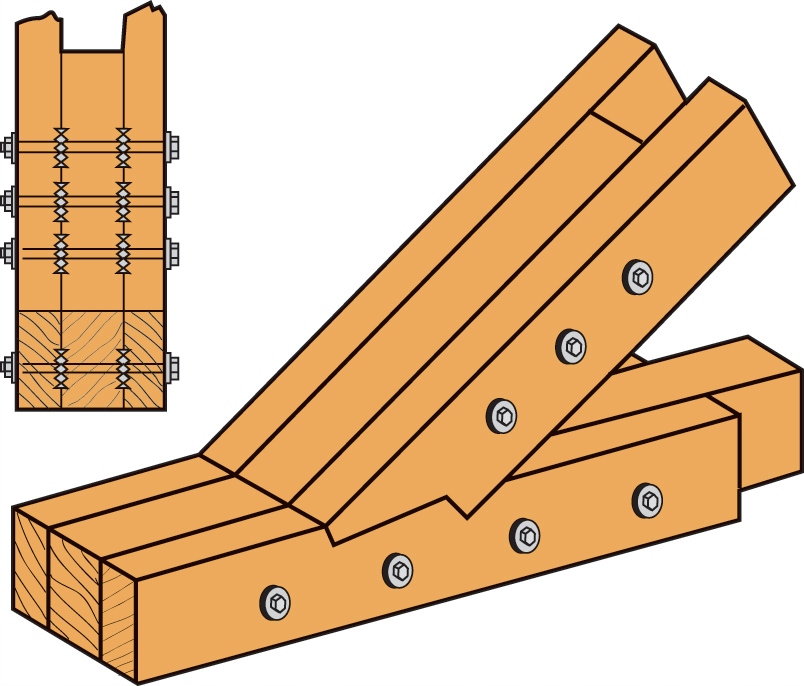

Način uporabe in namestitve

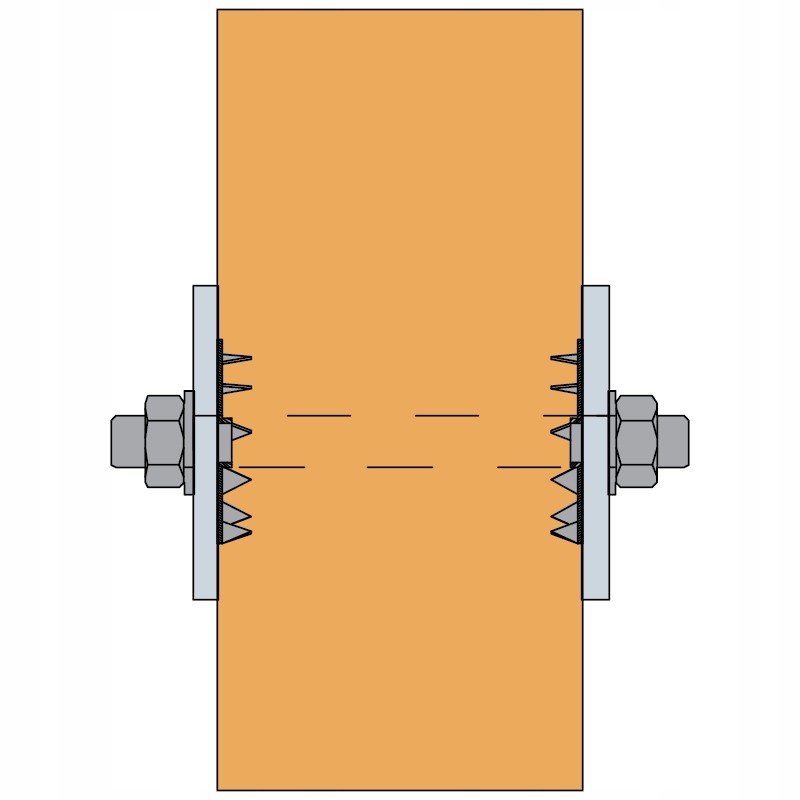

• Uporablja se za povezovanje lesa z jeklenimi komponentami za povečanje nosilnosti vijačne povezave v konstrukcijskih elementih.
• Namestitev se izvede s hidravlično stiskalnico ali lesenim blokom in kladivom.
• Če je zobati obroč sestavljen v delavnici, bo morda potreben 1 ali 2 žeblja, da ga med transportom pritrdite na mesto.

Certifikat

• DoP- h10/0007
• EN 145454: 200 8

Zagotavljanje najvišje kakovosti. Ta standard določa zahteve in preskusne metode za materiale, geometrijo, trdnost, togost in trajnost (tj. zaščito pred korozijo) pritrdilnih elementov, ki se uporabljajo v nosilnih lesenih konstrukcijah.

Izdelke, ki jih ponujamo, odlikuje najvišja kakovost in se lahko brez skrbi uporabljajo v gradbeništvu. Po svojih najboljših močeh si prizadevamo zagotoviti, da so izdelki, ki jih dobavljamo našim strankam, varni in primerni za specifične naloge.
