CH102FK02-MV*AN – Regulator temperatury PID | 48×48 mm | SSR 12VDC + przekaźnik 10A | –199,9~1800°C | PT100, K, J, R, S | Auto-tuning | LED |

✅ Szeroki zakres temperatur: Obsługuje –199,9 do 1800°C w zależności od podłączonego czujnika.

✅ Kompatybilność z wieloma sondami:Termopary K, J, R, S, B, E, T oraz RTD PT100 i Cu50.

✅ Dwa niezależne wyjścia sterujące:Przekaźnik 10A/2300W + wyjście SSR 12VDC – elastyczność sterowania grzałkami i SSR.

✅ Alarm temperaturowy: Wyjście AL1 (NO) z sygnalizacją LED – szybka reakcja na przekroczenie zadanej wartości.

✅ Kompaktowa konstrukcja: Głębokość tylko 70 mm – idealny do płytkich szaf i obudów.

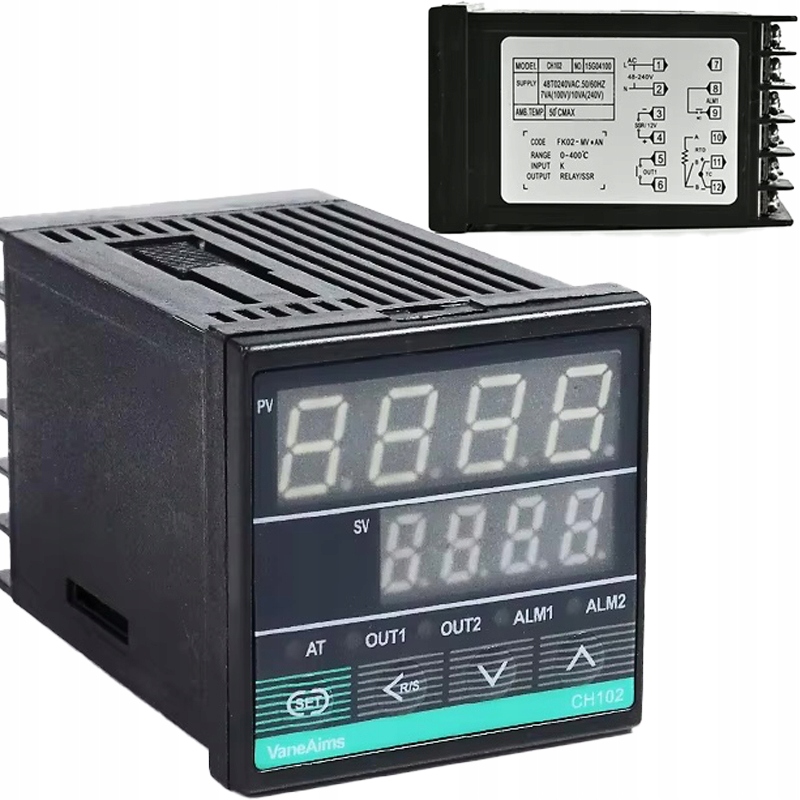

✅ Wyświetlacz LED: Podwójny ekran – PV (czerwona), SV (zielona) – zapewnia szybki i czytelny odczyt.

✅ Łatwa konfiguracja:Menu w stylu REX C100 – prosta zmiana ustawień takich jak zakres temperatury, typ sondy, PID/ON-OFF.

✅ Prosty montaż: Otwór montażowy 45×45 mm, mocowanie na klipsy od tyłu – bezproblemowa instalacja.

✅ Autostrojenie PID:Funkcja AT – automatyczne dopasowanie parametrów do warunków pracy.

✳️ Specyfikacja:

✔️ Model: CH102FK02-MV*AN

✔️ Zasilanie: 110–240V AC, 50/60Hz

✔️ Wyjście SSR: 12V DC / 21mA (sterowanie przekaźnikami SSR)

✔️ Wyjście przekaźnikowe: 10A / 230V (rezystancyjne)

✔️ Wyjście alarmowe AL1: 230V AC / 3A (NO)

✔️ Dokładność pomiaru: ±0,5% lub ±3°C

✔️ Cykl próbkowania: 0,5 s

✔️ Zakres temperatury: –199,9 do 1800°C

✔️ Obsługiwane czujniki: K, J, R, S, B, E, T, PT100, Cu50

✔️ Tryb pracy: Grzanie / Chłodzenie

✔️ Autotuning PID: Tak (funkcja AT)

✔️ Histereza, proporcjonalność, czas całkowania, różniczkowania – konfigurowalne

✔️ Wyświetlacz: 2× LED (PV i SV)

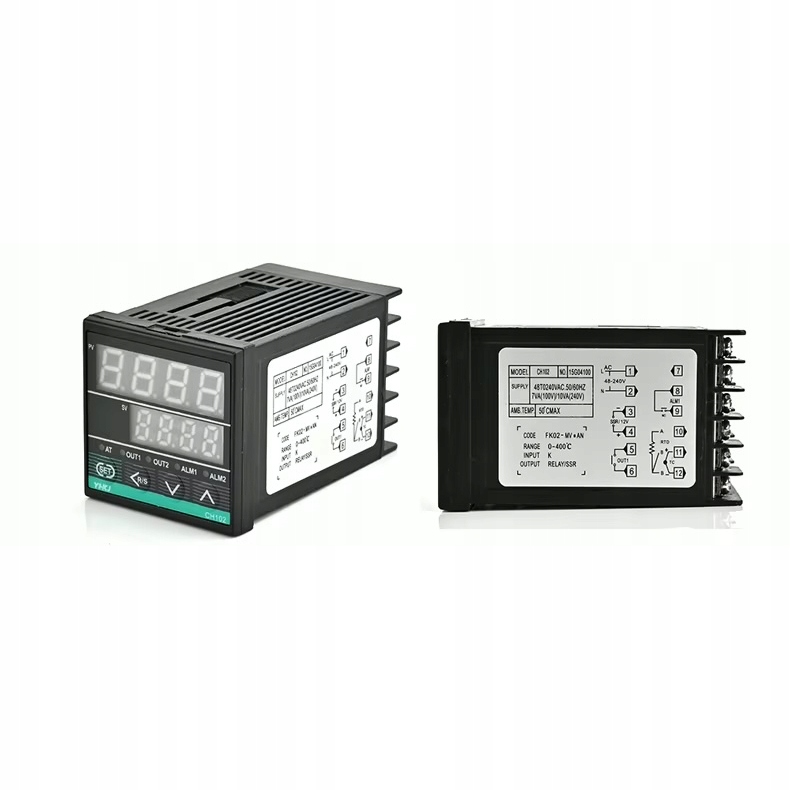

✔️ Wymiary obudowy: 48 × 48 × 70 mm

✔️ Wymiar otworu montażowego: 45 × 45 mm

✔️ Temperatura pracy: 0–50°C

✔️ Wilgotność: 0–90% RH (bez kondensacji)

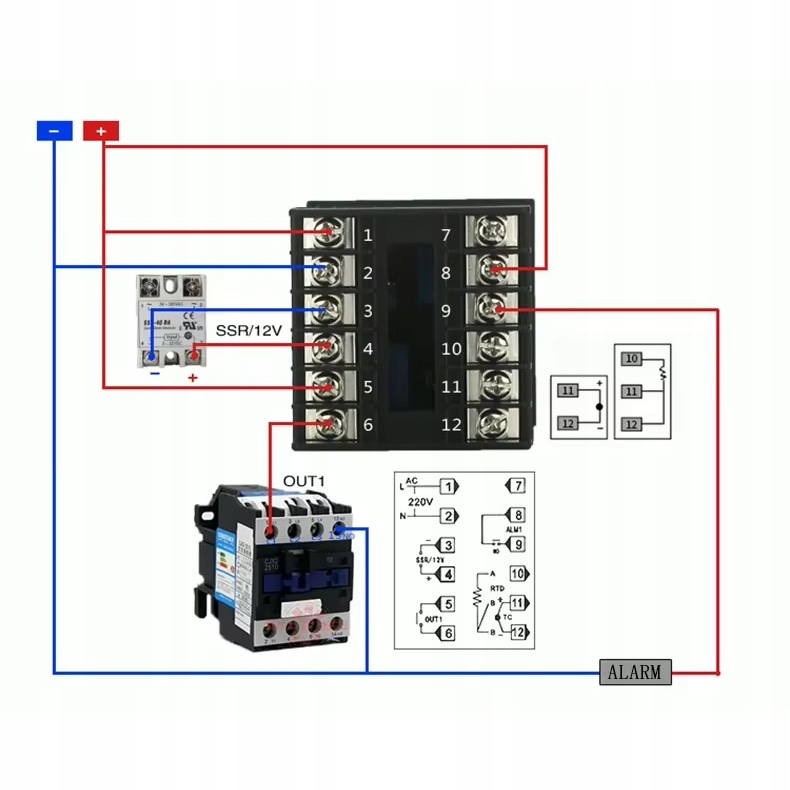

✨ Instrukcja podłączenia regulatora temperatury CH102FK02-MV*AN (wg schematu):

✅ Zasilanie regulatora (110–240V AC):

➡️ Pin 1– L (przewód fazowy)

➡️ Pin 2– N (przewód neutralny)

✅ Wyjście sterujące SSR (12VDC):

➡️ Pin 3 (-)– Minus zasilania przekaźnika SSR

➡️ Pin 4 (+)– Plus zasilania przekaźnika SSR

➡️ Połączenie do wejścia sterującego przekaźnika SSR (np. FOTEK SSR 12VDC)

✅ Wyjście przekaźnikowe OUT1 – 10A (do stycznika, grzałki lub innego odbiornika):

➡️ Pin 5– wyjście fazowe z przekaźnika

➡️ Pin 6– neutralny/masa – podłączony do stycznika lub odbiornika

✅ Wyjście alarmowe ALM1 – 230V / 3A (Normalnie Otwarte):

➡️ Pin 8 i 9– podłączone do urządzenia alarmowego (np. lampka, buzer)

➡️ Uaktywnia się po przekroczeniu zadanej temperatury (SV)

✅ Podłączenie czujnika temperatury typu K (termopara):

➡️ Pin 11 (+)– przewód czerwony termopary

➡️ Pin 12 (-)– przewód niebieski termopary

✅ Podłączenie czujnika temperatury typu PT100 (RTD – 2 przewody):

➡️ Pin 10 (A)– przewód 1

➡️ Pin 12 (B)– przewód 2

➡️ Uwaga: W przypadku PT100 należy wykonać zworkę między pinami 11 i 12

❇️ Montaż:

Wykonaj otwór montażowy 45 × 45 mm

Włóż regulator od przodu

Od tyłu nałóż i dociśnij klipsy montażowe – gotowe!

️ Uwagi montażowe:

W przypadku korzystania z przekaźnika SSR należy zastosować SSR DC-AC (np. 10A, 25A, 40A – w zależności od mocy odbiornika)

Wyjścia SSR (pin 3 i 4) służą do bezpośredniego sterowania SSR napięciem 12VDC

Wyjście przekaźnikowe (pin 5 i 6) obsługuje odbiorniki do 2300W (maks. 10A)

Zasilanie alarmu (ALM1) wymaga własnego źródła napięcia (np. z tej samej sieci 230V)

⚠️ WAŻNE:

✔️ Upewnij się, że czujnik jest poprawnie dobrany do typu wejścia (TC/PT100)

✔️ Dla temperatur >400°C lub zmiany typu sondy – zmień ustawienia fabryczne SL1 i SLH

✔️ Montaż zgodny z normami bezpieczeństwa – zachowaj odstępy izolacyjne
