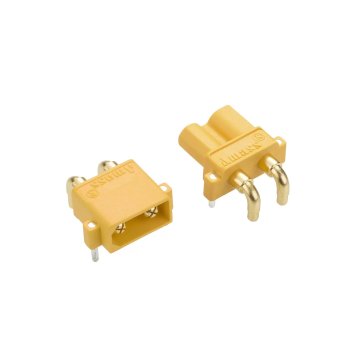

XT30PW PCB konektor - komplet moških in ženskih vtičev, kot 90°, 15A, 500V DC

AMASS XT30PW Priključek za tiskano vezje – komplet moškega in ženskega

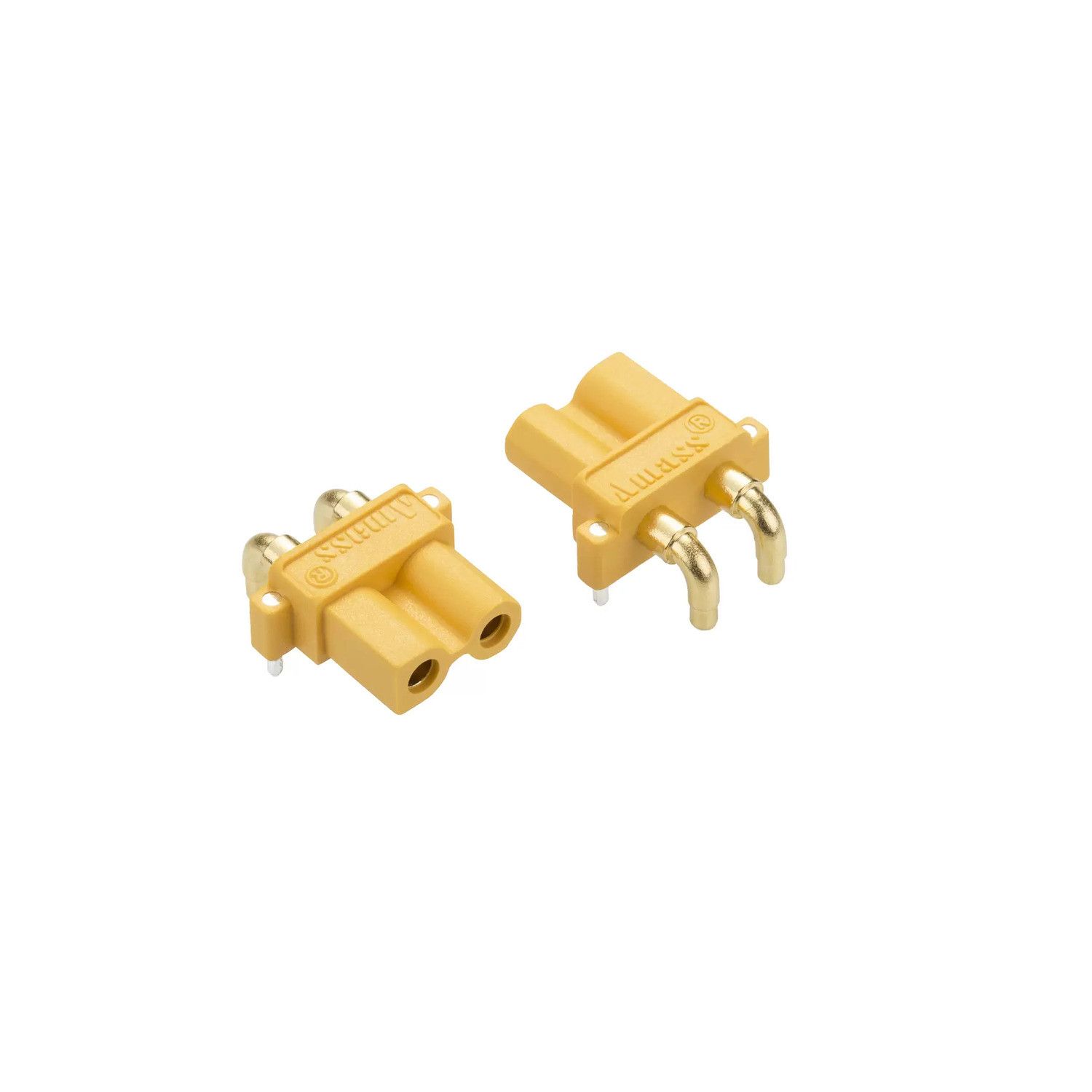

AMASS XT30PW je komplet dveh pravokotnih napajalnih konektorjev, zasnovanih za montažo THT skozi luknjo na tiskano vezje. Komplet vključuje XT30PW-M moški konektor in XT30PW-F ženski konektor, ki omogoča snemljivo napajalno povezavo med dvema ploščama ali ploščo in združljivim kablom XT30.

Za koga je ta komplet?

• Načrtujem tiskano vezje, ki zahteva pravokotni napajalni konektor XT30
• Potrebujem komplet moških in ženskih konektorjev za izdelavo prekinitvene povezave
• Sestavljam krmilnik, polnilnik, napajalni modul ali modelno elektroniko

Za koga to NI namenjeno?

• Potrebujem konektor, zasnovan izključno za spajkanje žic
• Vezje zahteva neprekinjen tok, ki presega 15 A
• Potrebujem konektor z dodatnimi signalnimi pini

Ključne značilnosti

• Zasnova kot 90° – konektor zavzame manj prostora nad površino plošče
• Montaža THT na tiskano vezje – pini so spajkani neposredno v luknje tiskanega vezja
• Nazivni tok 15 A in trenutni 30 A – parametri primerni za kompaktne napajalne sisteme
• Pozlačeni medeninasti kontakti – nizka priključna upornost in zaščita kontaktne površine
• Polarizirano ohišje – mehanska zaščita pred obratno priključitvijo združljivih elementov

Tehnične specifikacije

• Proizvajalec: AMASS
• Serija: XT30
• Modeli: XT30PW-M in XT30PW-F
• Število kontaktov: 2
• Nazivni tok: 15 A
• Trenutni tok: 30 A
• Nazivna napetost: 500 V DC
• Kontaktna upornost: 0,80 mΩ
• Orientacija: pod kotom 90°
• Mehanske montaža: na tiskano vezje
• Električna montaža: THT
• Material kontaktov: pozlačena medenina
• Material ohišja: poliamid PA
• Razred vnetljivosti: UL94 V-0
• Mehanska vzdržljivost: 1000 ciklov
• Delovna temperatura: od –20°C do 120°C
• Barva: rumena

Vsebina kompleta

• 1× AMASS XT30PW-M moški konektor
• 1× AMASS XT30PW-F ženski konektor

Pogosto zastavljena vprašanja

Nasvet strokovnjaka Avifly: Preden začnete načrtovati ali spajkati ploščo, preverite razmik med luknjami, orientacijo montaže in polarnost na tehnični risbi. Če odtis zavrtite za 180 stopinj, se lahko polariteta napajanja obrne.
