XT120 2+2 napajalni in signalni konektor - moški in ženski komplet, 60A, 8AWG

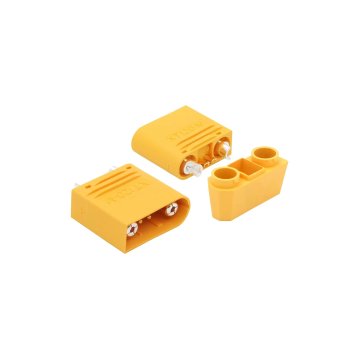

Komplet konektorjev Amass XT120 2+2 – moški in ženski del

Komplet konektorjev Amass XT120 2+2 je komplet konektorjev za napajanje in signal, sestavljen iz moškega in ženskega dela. Zasnova vključuje 2 napajalna kontakta in 2 dodatna signalna pina , kar omogoča eno samo povezavo za prenos napajalnih in krmilnih ali merilnih signalov.

Za koga je namenjen ta komplet?

• Gradim električno napeljavo, ki zahteva sočasno ožičenje napajanja in signala
• Potrebujem konektor za priključitev baterije, krmilnika ali napajalnega modula
• Uporabljam žice z velikim prečnim prerezom, vključno z 8AWG

Za koga NI namenjeno?

• Potrebujem vodoodporno povezavo – razred zaščite tega modela je IP40
• Namestitev zahteva nazivni tok, višji od 60A
• Potrebujem konektor s funkcijo proti iskrenju – proizvajalec ne navaja XT120 2+2 kot različice z zaščito pred iskrenjem

Ključne značilnosti

• Sistem 2+2 – dva glavna tokovna kontakta in dva signalna pina v enem ohišju
• Nazivni tok do 60A – vrednost, ki jo določa proizvajalec za žico 8AWG
• Signalni zatiči 1A – namenjeno za krmilne in merilne vode, ne za glavno napajanje
• Spajkani kontakti – žice so speljane vzporedno z osjo konektorja
• Ohišje PA – rumeno ohišje z razredom vnetljivosti UL94 V-0

Tehnične specifikacije

• Proizvajalec: Amass
• Model: XT120 2+2
• Konfiguracija: 2 napajalna kontakta + 2 signalna pina
• Nazivni tok glavnih kontaktov: maks. 60 A za žico 8AWG
• Tok signalnih pinov: 1 A
• Napetostna vzdržnost v skladu z namensko kartico izdelka: 600 V DC
• Kontaktni upor: maks. 1,2 mOhm
• Izolacijska upornost: min. 2000 MOhm
• Razpon žic: 8–12AWG
• Način sestavljanja žic: spajkanje
• Delovna temperatura: od –20 do 120 C
• Mehanska vzdržljivost: 100 priključnih ciklov
• Odklopna sila: min. 2,2 kgf
• Vstavna sila: maks. 8,0 kgf
• Odpornost na solno meglico: 48 ur
• Zaščitni razred: IP40
• Razred vnetljivosti: UL94 V-0 pri debelini stene 0,8 mm
• Material ohišja: PA
• Material glavnega kontakta: bakrena zlitina, posrebreni kontakti
• Zaključna obdelava signalnega pina: pozlačena
• Barva: rumena
• Dimenzije moškega dela: 38,0 × 30,4 × 13,4 mm
• Dimenzije ženskega dela: 38,5 × 30,4 × 13,4 mm

Vsebina kompleta

• 1× Amass XT120 2+2 moški konektor
• 1× Amass XT120 2+2 ženski konektor

Pogosto zastavljena vprašanja

Nasvet strokovnjaka Avifly: Pri spajkanju žice 8AWG uporabite konico z visoko toplotno kapaciteto in najkrajšim možnim časom segrevanja. Preden priključite baterijo, preverite polarnost in dodelitev obeh signalnih pinov z multimetrom.
