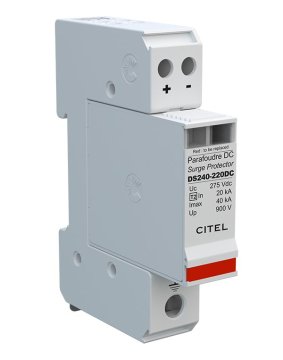

Xtend Solarmi DS240S-220DC

Odvodnik prenapetosti, zasnovan za zaščito fotonapetostne opreme. Zaradi nazivne vhodne napetosti 220 V in maksimalne napetosti 275 V je primeren za uporabo s solarnimi regulatorji in pretvorniki GridFree GF-SUN. Največji delovni tok 50 A (varovalke tipa gL/gG).
Prenapetostni odvodnik vključuje termični odklopnik – varistorje s termično varovalko, optični prikaz napake in daljinski prikaz stanja odvodnika. Odvodnik je nameščen na DIN-lestvici in ima modularno strukturo – osnovni del in zamenljivi moduli. Izmenjevalni modul omogoča enostavno in hitro zamenjavo poškodovanega dela.

Odpornik prenapetosti DS240S-220DC je zasnovan za zaščito majhnih in srednje velikih otočnih fotonapetostnih elektrarn z največjim vhodom 275 V. Služi kot glavna zaščita sistema pred prenapetostnimi konicami, ki jih povzročijo npr. udari strele. Nameščen je na vod iz solarnih panelov pred vstopom v krmilnik ali inverter. Na te naprave je priključen vzporedno z ozemljitvenim priključkom.

Napetostni zaščitni elementi prenesejo prenapetostni potencial prek ozemljitvene sponke na ozemljitev in tako zaščitijo druge naprave v sistemu.

Vsebine:

• Kompaktni 2-polni prenapetostni zaščitni sistem tipa 2
• Prepustnost na pol do: In = 20 kA; Imax = 40 kA
• Varna odklopna naprava
• Zaščita pred prečno in vzdolžno prenapetostjo
• Najmanjši odvodnik tipa 2 na trgu
• Širina le 18 mm (prihranek prostora v omarici)
• Modularna struktura (osnovni del in zamenljiv modul)
• Standardno prikazovanje stanja na daljavo
• Skladen z IEC 61643–11, IEC 61643–1, EN 61643–11, UL1449 ed.4
• Varne varovalke tipa gL/gG – 50 A

ZADNJE SPECIFIKACIJE

Nominalna napetost (Un): 220 V
Maksimalna dovoljena delovna napetost (Uc): 275 V
Maksimalni delovni tok: 50 A
Zaščita: IP20
Teplota delovanja: od 40 do +85 °C
