XtendLan Prenapetostna zaščita UTP linija, ozemljitvena žica, 100/1000Mbit, zaščita dveh parov

Profesionalna prenapetostna zaščita za omrežno napeljavo z podporo za Gigabit Ethernet.

Prenapetostna zaščita je zasnovana za zaščito omrežne opreme pred prehodnimi prenapetostnimi stanji. Veliki enkratni prenapetostni dogodki, kot je strela, lahko dosežejo več sto tisoč voltov in povzročijo takojšnjo ali občasno odpoved opreme. Strela in napake v napajanju predstavljajo le 20 % prenapetostnih konic, preostalih 80 % povzročijo notranji vzroki. Čeprav so te konice manjše, se pojavljajo pogosteje in lahko dolgoročno poškodujejo občutljivo elektronsko opremo.

Zaščita podpira hitrosti prenosa 10/100/1000 Mbps in ščiti dva para vodnikov (1, 2 in 3, 6). Naprava je opremljena z zemeljskim vodnikom za varno odvajanje prenapetosti v zemljo. Kompaktno aluminijasto ohišje z merami 85 × 25 × 25 mm in težo 80 g omogoča enostavno namestitev v katerem koli okolju.

• Večnivojska zaščita pred prenapetostmi z visoko kapaciteto odvodnega toka do 2 kA (med vodniki in PE).
• Največji odvodni tok 0,3 kA za pare 1, 2 in 3, 6 (merjeno pri 8/20 µs).
• Nizka omejitvena napetost <20 V in hitra odzivna doba ≤1 ns zagotavljajo takojšnjo zaščito.
• Podpora za hitrosti prenosa 10/100/1000 Mbps.
• Nizek dušilni faktor ≤0,5 dB in razmerje stoječih valov ≤1,2 za minimalen vpliv na signal.
• Delovna temperatura od –20 do +55 °C, skladiščna od –40 do +70 °C.
• Visoka zanesljivost z MTBF >30.000 ur in certifikatom po standardu IEC61643–21:2000.

Zaščita in zanesljivost
Naprava ponuja večnivojsko zaščito z velikim razponom odvodnega toka. Največji odvodni tok med vodniki in zaščitnim ozemljitvijo (PE) doseže 2 kA, medtem ko so posamezni pari zaščiteni z tokom 0,3 kA. Impulzna omejitvena napetost je nižja od 20 V, kar zagotavlja učinkovito zaščito priključene opreme.

Namestitev in konstrukcija

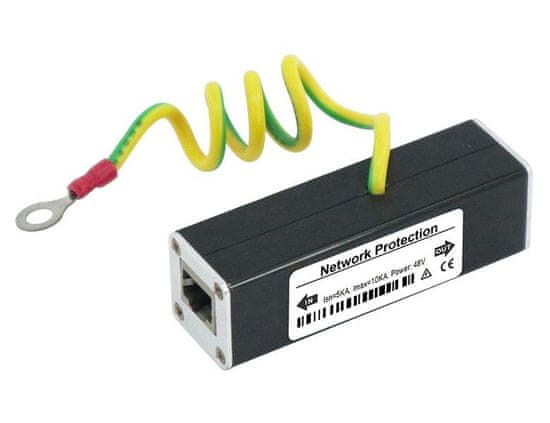

Kompaktno aluminijasto ohišje z jasno oznako omogoča enostavno identifikacijo in namestitev. Ozemljitev je izvedena s podaljševalnim vodnikom. Zaščita je primerna za namestitev v omarah, zunanjih ohišjih ali neposredno pri zaščiteni napravi.

OSNOVNE SPECIFIKACIJE

Vrata: 2× RJ-45
Odzivni čas: ≤1 ns
Nazivna delovna napetost: 48 V
Najv. napetost: 56 V
Življenjska doba (MTBF): >30.000 ur
Največji odvodni tok (8/20 µs): 0,3 kA (pari 1, 2 in 3, 6), 2 kA (med vodniki in PE)
Impulzna omejitvena napetost (10/700 µs): <20 V (pari 1, 2 in 3, 6)
Izolacijski upor: ≥0,4 MΩ
Vložni dušilni faktor: ≤0,5 dB
Razmerje stoječih valov: ≤1,2
Hitrost prenosa: 10/100/1000 Mbps
Delovna temperatura: -20 do +55 °C
Mere: 85 × 25 × 25 mm
Teža: 80 g
