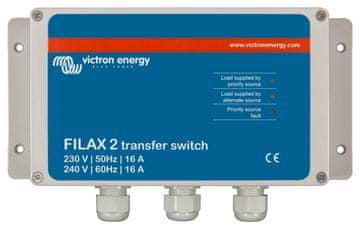

Victron Filax 2

Stikalo Filax je bilo razvito za preklop napajanja občutljivih naprav, kot so računalniki, industrijski nadzorni sistemi ali sodobna avdiovizualna in zabavna oprema, s prednostnega izmeničnega napajanja na drugo alternativno napajanje. Tipičen prednostni vir je električno omrežje, generator ali drug vir, kot je lokalni električni priključek v marini ali kampu. Tipičen alternativni vir je pretvornik enosmernega in izmeničnega toka (inverter).

Za zelo visoko hitrost preklopa, ki je manjša od 20 ms, bodo občutljivi instrumenti in oprema še naprej delovali brez prekinitev. Naprava Filax zaradi prevelikih vklopnih tokov ni namenjena za neprekinjeno napajanje velikih gospodinjskih aparatov, kot so pralni stroji ali elektromotorji.

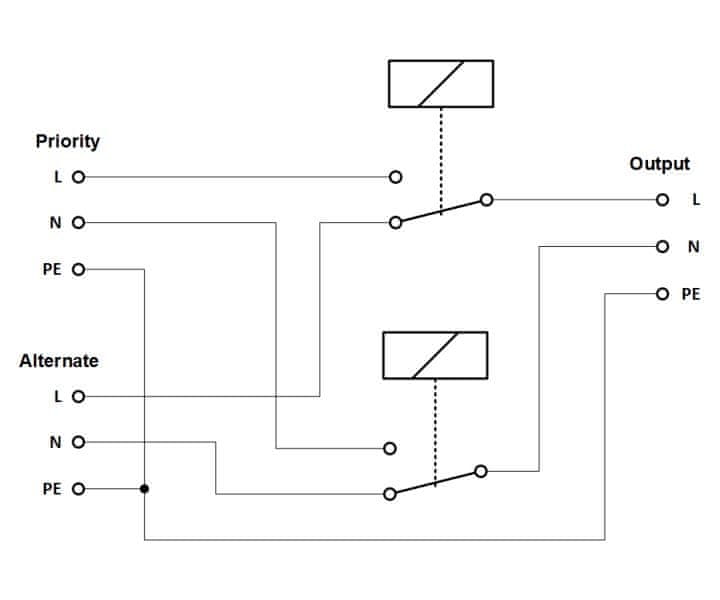

Preklop s prednostnega na alternativno izmenično napajanje se zgodi, ko napetost prednostnega napajanja pade pod 180 V ali frekvenca prednostnega napajanja pade pod 45 Hz (46 Hz) ali obratno nad 60 Hz (68 Hz). Povratni preklop na prednostni vir se izvede najprej po 30 sekundah, ko se parametri vrnejo na sprejemljive vrednosti, to je najmanjša napetost 188 V, najmanjša frekvenca 47 Hz (52 Hz) ali 56 Hz (63 Hz). Vrednosti v oklepajih veljajo za frekvenco 60 Hz.

Namestite na suho in dobro prezračevano mesto. Vhodi morajo biti zaščiteni pred tokovi, ki presegajo 16 A. Če je kumulativna potrošnja naprav manjša od 850 W, z naprave Filax odstranite priključke za ročno preklapljanje.

• Maksimalni vklopljeni tok: 16 A
• Najnižja napetost prednostnega vira za njegovo preklapljanje: 180 V
• Nizka napetost prednostnega vira za njegovo povratno vključitev: 188 V
• Najnižja vrednost frekvence prednostnega vira za njegovo preklapljanje: 45 (46) Hz
• Najnižja vrednost frekvence prednostnega vira za njegovo povratno povezavo: 47 (52) Hz
• Zgornja vrednost frekvence prednostnega vira za njegovo preklapljanje: 60 (68) Hz
• Zgornja vrednost frekvence prednostnega vira za njegovo povratno povezavo: 56 (63) Hz
• Maksimalna trajna napetost prednostnega vira: 260 V
• Maksimalni čas preklopa (dvosmerno): 16 ms
• Minimalni čas preklopa z nadomestnega na prednostni vir: 30 s
• Za uporabo prečke lahko nastavite delovno frekvenco na 50 ali 60 Hz

ZADNJE SPECIFIKACIJE

Maksimalni preklopni tok: 16 A Redna napetost: 230 V (50 Hz), 240 V (60 Hz)

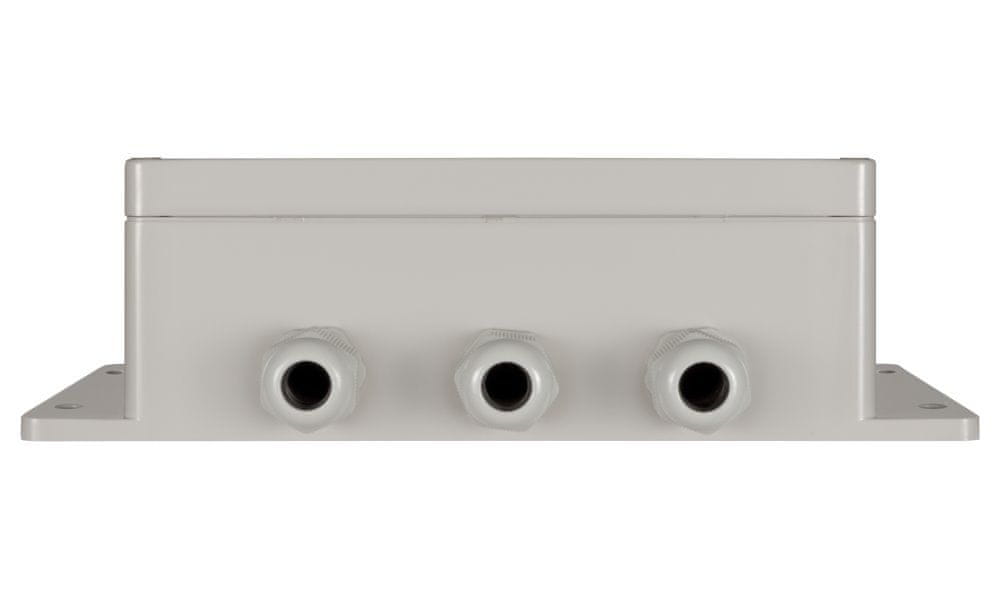

Kritje: ABS – termoplast, siva (RAL7035)
Zaščita: IP65
Teža: 0,8 kg
Mere: 255 × 120 × 75 mm

---

Podroben spletni priročnik z opisom vseh funkcij:
Angleška različica
English PDF version
translate.google prevod)

---

Sistem Filax z rezervnim inverterjem za omrežje ali generator:

---

Sistem Filax z rezervnim inverterjem in polnilnikom za izmenični tok in/ali solarnim polnilnikom:

---

Sistem Filax z rezervnim inverterjem/polnilnikom:

---

Sistem Filax z dvema inverterjema/polnilnikoma, povezanima s posameznimi baterijami ali eno baterijsko banko:

---

Sistem Filax z dvema inverterjema/polnilnikoma in izolacijskimi stikali:

---

Sistem Filax z nadzorom akumulatorja:

---

Sistem Filax s popolnim lokalnim in oddaljenim nadzorom:

---
