Številka: 55995899

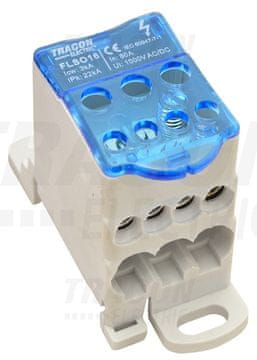

Tracon Electric Razdelilni blok, 3 × 16 mm² ali 4 × 10 mm², 1000 VAC/DC, 80 A

Tracon Electric Razdelilni blok, 3 × 16 mm² ali 4 × 10 mm², 1000 VAC/DC, 80 A

Partnerska prodaja
Razdelilni blok omogoča razdelitev napajanja v električnih razdelilnih omarah in priključitev več naprav na en vir. Namenjen je za izmenično in enosmerno napetost do 1000 VAC/DC, montira pa se na letev DIN ali z vijakom. Celoten opis
9,50 €
Način in ceno dostave določi Greatstore
9,50 €

24.11.2026 predviden osebni prevzem od 8 €
24.11.2026 - 25.11.2026 predvidena dostava na dom od 8 €

Predstavitev

Razdelilni blok 3 × 16 mm² ali 4 × 10 mm² je namenjen razdelitvi napajanja v električnih razdelilnih omarah. Omogoča, da se napajanje iz enega vira razdeli za priključitev različnih električnih naprav. Uporablja se lahko pri sestavljanju električnih sistemov, ki vključujejo več naprav, in pri priključevanju naprav z različno porabo energije.

Blok ima 3 vhode in 4 izhode. Izvirni opis navaja možnost priključitve 3 vodnikov preseka 16 mm² ali 4 vodnikov preseka 10 mm², dodatni opis pa podrobneje navaja oznako 3 × 16(16) mm² / 4 × 10(6) mm². Za vhodne vodnike je naveden presek od 6 do 16 mm². Naprava je primerna za enožilne in večžilne vodnike. Priključki so vijačni, zato se vodniki priključijo z vijačnim načinom povezave.

Razdelilni blok je predviden za izmenično in enosmerno napetost, nazivna napetost je 1000 VAC/DC, nazivni tok pa 80 A. Montaža je mogoča na standardno letev DIN ali z vijakom. Montaža na letev DIN olajša namestitev v električni razdelilni omari in omogoča, da se napajanje hitro poveže z različnimi električnimi napravami. Za izdelek sta navedeni višina 65,5 mm, širina 27,2 mm in globina 47 mm.

Tehnične specifikacije

  • Nazivni tok: 80 A
  • Nazivna napetost: 1000 VAC/DC
  • Vrsta priključitve: vijačna
  • Način montaže: letev DIN ali vijak
  • Število vhodov: 3
  • Število izhodov: 4
  • Konfiguracija priključkov: 3 × 16 mm² ali 4 × 10 mm²
  • Oznaka preseka iz dodatnega opisa: 3 × 16(16) mm² / 4 × 10(6) mm²
  • Presek vhodnega vodnika: 6–16 mm²
  • Primernost za vodnike: enožilni in večžilni
  • Višina: 65,5 mm
  • Širina: 27,2 mm
  • Globina: 47 mm

Možnosti uporabe

  • Razdelitev napajanja v električnih razdelilnih omarah
  • Priključitev električnih naprav z različno porabo energije
  • Sestavljanje električnih sistemov iz več naprav
  • Uporaba pri vzpostavitvi zaščite pred prenapetostjo in preobremenitvijo
  • Avtomatizacija industrijskih procesov z električnimi napravami, priključenimi na razdelilni blok

Možna področja uporabe vključujejo razdelitev napajanja v razdelilnih omarah, priključevanje različnih električnih naprav in ustvarjanje električnih sistemov, sestavljenih iz več naprav. Razdelilni blok je mogoče uporabiti tudi pri vzpostavljanju zaščite pred prenapetostjo in preobremenitvijo. V industrijskih procesih se lahko uporablja pri avtomatizaciji z električnimi napravami, ki so priključene na blok. Te navedbe opisujejo možne uporabe razdelilnega bloka.

Pri namestitvi je predvidena montaža na standardno letev DIN ali pritrditev z vijakom. Vodniki se priključijo z vijačnim priključkom. Blok omogoča razdelitev napajanja na več priključkov, pri čemer je treba upoštevati navedeno število vhodov in izhodov ter ustrezen presek vodnikov. Združljiv je z enožilnimi in večžilnimi vodniki, območje preseka vhodnega vodnika pa je od 6 do 16 mm².
