shumee Napajalnik PS-902 DC 12V 5A

Napajalnik podjetja Spreest je rešitev, zasnovana za sisteme nadzora dostopa. Zagotavlja stabilno in varno napajanje naprav ter osrednjo točko za električno napeljavo.

Poleg tega omogoča priklop zasilnega napajanja, tako da lahko sistem deluje tudi v primeru izpada električne energije.

Zahvaljujoč 5A izhodu je mogoče priključiti več naprav, kar omogoča hkratno upravljanje na primer dveh sistemov za nadzor dostopa.

Naprava je idealna za domove, pisarne, poslovne stavbe in druge objekte.

Ključ Značilnosti

1. Možnost priključitve zasilnega napajanja (UPS / baterija) – Omogoča vam ohranjanje delovanja sistema za nadzor dostopa v primeru izpada električne energije.

2. Podpora za več naprav hkrati – Npr. dva sistema za nadzor dostopa, električne ključavnice, izhodni gumbi ali krmilniki, zahvaljujoč zmogljivosti 5A.

3. Izhoda NC / NO – Združljivost z različnimi vrstami električnih ključavnic.

4. Nastavljiv čas zakasnitve – Prilagodljivost nastavitev časa zaklepanja od 0 do 15 sekund.

5. Električne zaščite – Zaščita pred preobremenitvami in kratkimi stiki.

6. Podpora za različne naprave – Podpira elektromagnetne ključavnice, krmilnike dostopa, izhodne gumbe in zvonce.

7. Trdna konstrukcija – Izdelana iz trpežnih materialov, zagotavlja dolgotrajno uporabo.

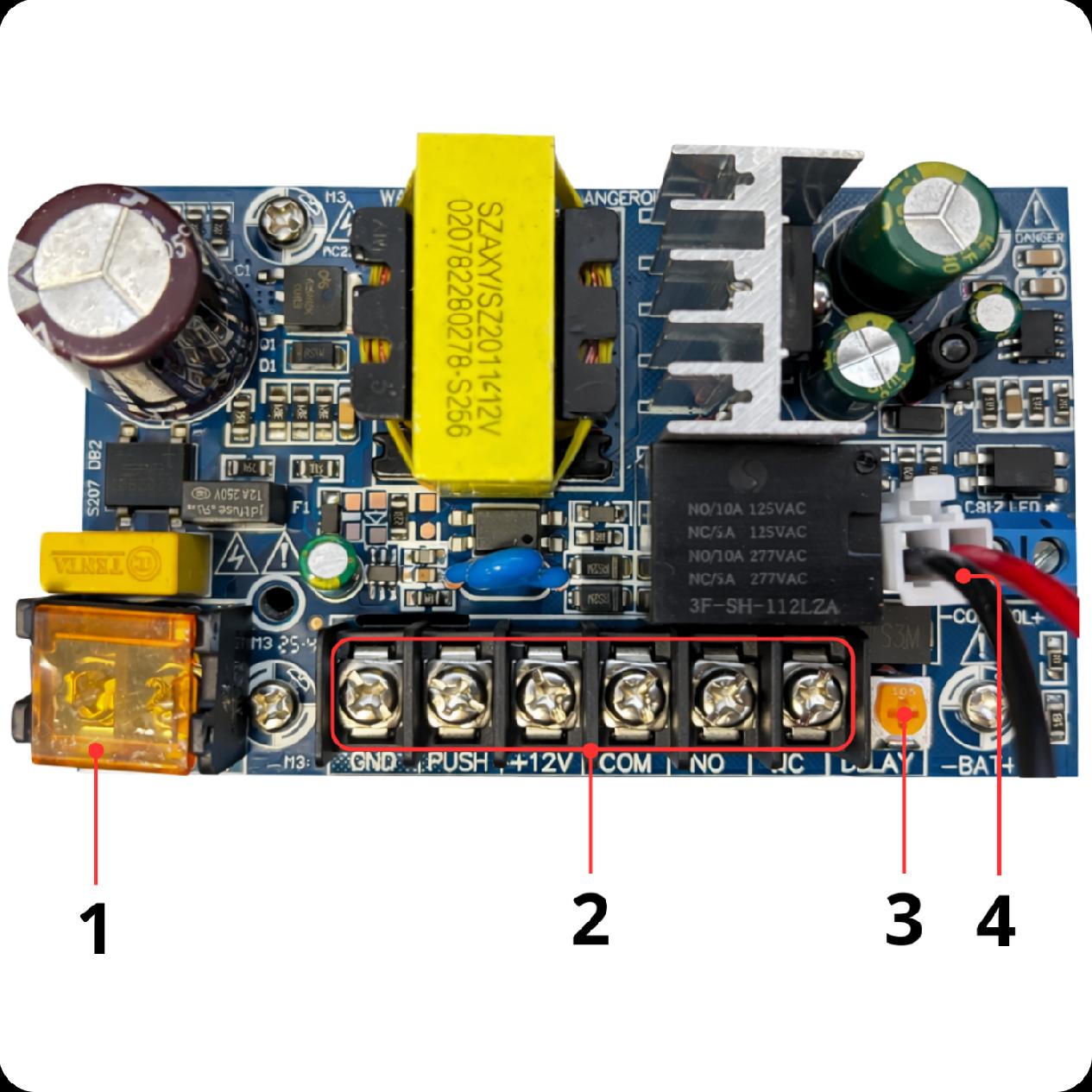

Komponente krmilnika

1. Napajanje:

• L: Fazni vhod napajanja. Na ta priključek priključite fazni vodnik napajanja (AC 100–240 V).
• N: Nevtralni vhod napajanja. Na ta priključek priključite nevtralni vodnik napajanja (AC 100–240 V).

2. Povezave:

• GND – Ozemljitev
• pritisk – Vhod krmilnega gumba
• +12 V – Napajanje 12 V
• COM – Skupni kontakt releja
• NO – Normalno odprt kontakt releja
• NC – Normalno zaprt kontakt releja

3. Gumb za nastavitev časa zakasnitve: Omogoča nastavitev časa, ko bo ključavnica ostala odprta po aktivaciji, v območju od 0 do 15 sekund.

4. Zasilno napajanje:

Priključek za priključitev rezervne baterije (običajno 12 V DC).

• (BAT+) – pozitivni pol baterije
• (BAT−) – negativni pol baterije

Baterija zagotavlja delovanje krmilnika v primeru izpada omrežnega napajanja (AC). Zahvaljujoč temu sistem zaklepanja in krmiljenja še naprej delujeta (npr. omogočata odpiranje vrat).

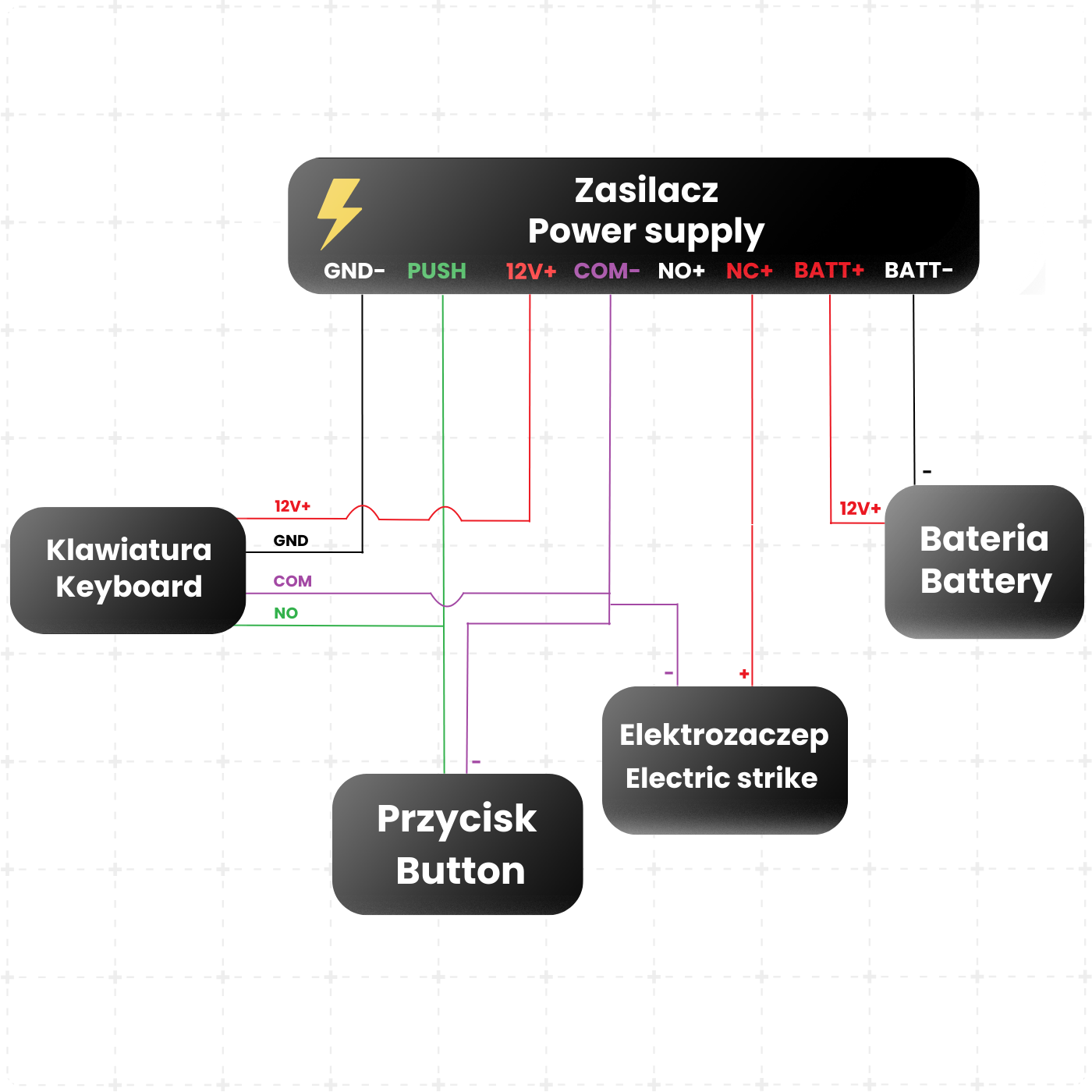

Primer diagrama priključitve napajanja

1. Priklop napajanja na naprave

Izhod +12 V (rdeča žica) iz napajalnika se uporablja za napajanje naprav sistema za nadzor dostopa, kot sta kodna tipkovnica ali čitalnik RFID.

Priključek GND (črna žica) predstavlja skupno ozemljitev namestitve. Žici +12 V in GND morata biti priključeni na ustrezne vhode za napajanje krmilne naprave.

2. Priklop električne ključavnice

Električna ključavnica je priključena na priključka +12 V (rdeča žica) in NO ali NC (črna žica), odvisno od vrste ključavnice.

Ko je dostop odobren, se relejni kontakti (NO/COM ali NC/COM) kratko sklenejo, kar napaja električno ključavnico in odpira vrata.

3. Priključitev gumba za izhod

Gumb za izhod mora biti priključen na priključka push (zelena žica) in COM (vijolična žica).

Ko pritisnete gumb, gumb povzroči kratek stik z ozemljitvijo, kar takoj odklene vrata.

4. Priključitev tipkovnice / krmilnika dostopa

Tipkovnico je treba priključiti na priključka:

• +12V (rdeča žica)
• GND (črna žica)
• COM (vijolična žica)
• NO (zelena žica)

Po pravilni avtorizaciji uporabnika (koda/kartica) se rele aktivira in vrata se odprejo.

5. Način delovanja releja (NO / NC)

Napajalnik ima izhoda NO (normalno odprt) in NC (normalno zaprt):

• NO – Napetost se pojavi šele po kratkem stiku na potisnem kontaktu (najpogosteje uporabljen)
• NC – Napetost izgine šele po kratkem stiku na potisnem kontaktu
• (varnostni sistemi)

6. Priključitev baterije (zasilno napajanje)

12V baterijo je mogoče priključiti na priključka batt+ (rdeča žica) in batt- (črna žica).

Baterija zagotavlja delovanje sistema v primeru izpada omrežnega napajanja.

Tehnične specifikacije

• Vhodna napetost: AC100V–AC240V / 50–60 Hz
• Izhodna napetost: DC12V
• Trenutni tok: 5 A
• Neprekinjen tok: 3,5 A
• Delovna temperatura: –20 ℃ ~ +60 ℃
• Delovna vlažnost: ≤ 90 %
• Čas zakasnitve: 0–15 sekund (nastavljivo)

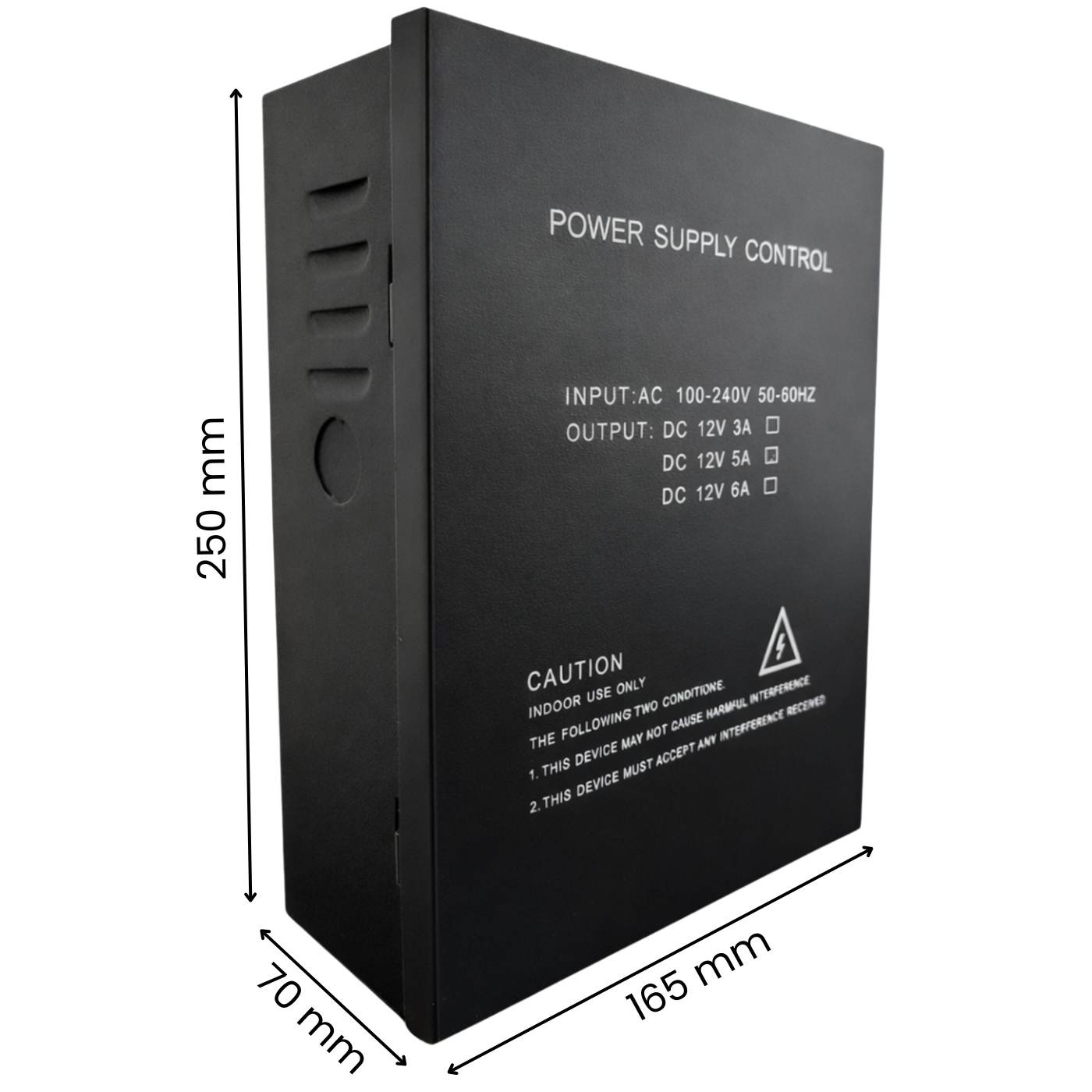

• Dimenzije: 165 × 70 × 250 mm

Komplet vključuje

• 1× napajalnik PS-902 DC 12 V 5 A
• 1× uporabniški priročnik
