shumee 6KA 1-POLIG ÖVERSTRÖMSBRYTARE B 16A - E+1MBN116E

Tekniska data:

Antal skyddade poler: 1
Antal poler: 1 P
Polplacering: 1 P
Utlösningskarakteristik: B

Funktioner
Med kopplad N-pol: nej
Elektriska egenskaper
Nominell kortslutningsbrytförmåga Icn: 6 kA
Nominell driftspänning Ue (AC):230 / 400 V
Matningsspänningstyp: AC
Frekvens: 50/60 Hz

Spänning
Nominell isolationsspänning Ui: 500 V
Nominell impulsspänning Uimp: 4000 V

Ström
Nominell ström In: 16 A
Nominell kortslutningsbrytningsförmåga Ics: 6 kA
Min./max. Värde på växelströmmen vid vilken tidsfördröjt skydd fungerar: 1,13 / 1,45 In
Min./max. Värde på växelström vid vilken momentant skydd fungerar: 3 / 5 In
Nominell brytförmåga vid 230V AC enligt IEC 60898–1: 6 kA
Nominell maximal kortslutningsbrytförmåga Icu för ETIM (PN-EN 60947–2): 6 kA

Ström / Temperatur
Nominell ström vid temperatur –25°C: 22,2 A
Nominell ström vid temperatur –20°C: 21,69 A
Nominell ström vid temperatur –15°C: 21,19 A
Nominell ström vid temperatur –10°C: 20,89 A
Märkström vid –5°C: 20,17 A
Märkström vid 0°C: 19,66 A
Märkström vid 5°C: 19,16 A
Märkström vid 10°C: 18,65 A
Märkström vid 15°C: 18,14 A
Märkström vid 20°C: 17,63 A
Märkström vid 25°C: 17,13 A
Märkström vid 30°C: 16 A
Märkström vid 35°C: 16,11 A
Märkström vid 40°C: 15,6 A
Märkström vid 45°C: 15,1 A
Märkström vid 50°C: 15 A
Märkström vid 55°C: 14,08 A
Märkström vid en temperatur på 60°C: 13,57 A
Märkström vid temperatur vid 65°C: 13,07 A
Märkström vid temperatur 70°C: 12,56 A

Strömkorrektionsfaktor
Märkströmkorrektionsfaktor för 2 enheter installerade sida vid sida: 1
Märkströmkorrektionsfaktor för 3 enheter installerade sida vid sida: 0,95
Korrektionsfaktor för märkström för 4 eller 5 enheter installerade sida vid sida: 0,9
Märkströmkorrektionsfaktor för 6 enheter installerade sida vid sida: 0,85
Korrektionsfaktor för momentan utlösning vid en frekvens på 100 Hz: 1,1
Korrektionsfaktor för momentan utlösning vid en frekvens på 200 Hz: 1,2
Korrektionsfaktor för momentan utlösning vid en frekvens på 400 Hz: 1,5
Korrektionsfaktor för momentan utlösning vid en frekvens på 60 Hz: 1

Frekvens
Frekvens (intervall enligt ETIM): 50 till 60 Hz

Effekt
Total effektförlust vid märkström: 2,44 W
Effektförlust per pol vid märkström: 2,44 W

Hållbarhet
Elektrisk hållbarhet (antal cykler): 4000
Mekanisk hållbarhet (antal cykler): 20000

Mått
Produktdjup: 70 mm
Produkthöjd: 83 mm
Produktbredd: 17,5 mm

Installation / Montering
Åtdragningsmoment: 2,8 Nm
Produktens monteringsposition 360°: ja

Anslutning
Tvärsnitt av flexibel ledare (fåtrådig) i terminalen: 1 / 25 mm2
Tvärsnitt av stel ledare (entrådig) i terminalen: 1 / 35 mm2
Ingångs-/utgångsterminalkapacitet för stel ledare (fåtrådig): 1 / 35 mm2
Ingångs-/utgångsterminalkapacitet för flexibel kabel (fåtrådig): 1 / 25 mm2
Anslutningstyp: med skruv

Standard
Standard: EN 60898–1
Europeiska WEEE-direktivet: tillämpligt

Säkerhet
Skyddsklass: IP20

Användningsförhållanden
Driftstemperatur: –25…70 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947–2.:2
Energibegränsningsklass I2t.:3
Förvarings-/transporttemperatur: –25…80 °C




Automatsäkring Icn=6000A 1P B 16A

**

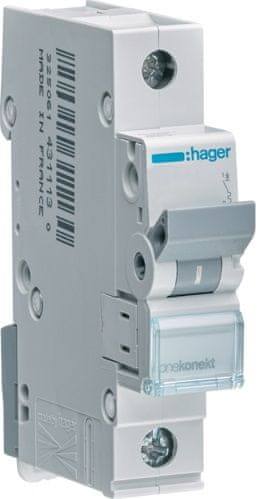

Illustrativt foto
