Tekniska data:

Utförande
Antal poler: 2 P
Polplacering: 2 P
Montering: DIN-skena

Kontroller och indikationer
Med felindikering: ja

Elektriska egenskaper
Nominell driftspänning Ue (AC): 230 V
Matningsspänningstyp: AC
Frekvens: 50 Hz

Spänning
Nominell isolationsspänning Ui: 500 V
Maximal driftspänning: 253 V
Nominell impulsspänning Uimp: 4000 V

Ström
Nominell differentialström dI: 30 mA
Nominell ström In: 25 A
Nominell urladdningsström (In 8/20µs): 0,25 kA
Nominell slut- och brytförmåga Im: 1,5 kA
Nominell villkorlig kortslutningsström Inc enligt PN-EN 61008–1:6 kA

Frekvens
Frekvens (område enligt ETIM):50 Hz

Effekt
Total effektförlust för nominell ström:2,32 W

Utlösning
Kort fördröjning:nej

Uthållighet
Elektrisk uthållighet (antal cykler):2000
Mekanisk uthållighet (antal cykler):4000

Mått
Produktdjup: 70 mm
Produkthöjd: 83 mm
Produktbredd: 35 mm
Mått: 1

Installation / Montering
Åtdragningsmoment: 2,8 Nm
Produktmonteringsposition 360°: ja

Anslutning
Tvärsnitt av flexibel ledare (fjädrad) i terminalen: 16mm2
Tvärsnitt av stel ledare (solid) i terminalen: 25 mm2
Anslutningstyp: med skruv

Utrustning
Selektivitet: nej
Terminalkåpa: nej

Standard
Standard: EN 61008–1
Europeiskt WEEE-direktiv: tillämpligt

Säkerhet
Skyddsklass: IP20
Typ av jordfelsbrytare: AC

Användningsförhållanden
Föroreningsgrad enligt IEC 60664 / IEC 60947–2.:2



**

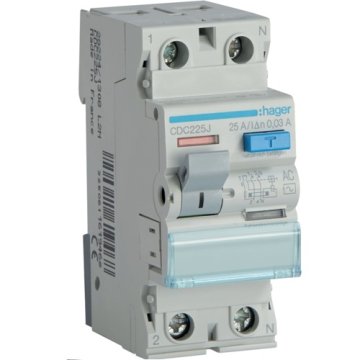

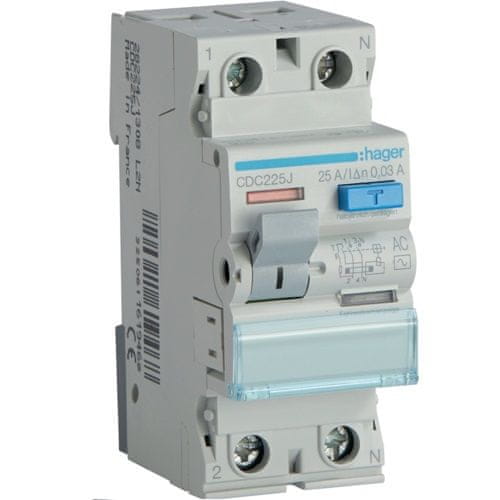

Illustrativt foto
