shumee 208CK-D Napajalnik DC 12V 5A

Napajalnik podjetja Spreest je rešitev, zasnovana za sisteme nadzora dostopa. Zagotavlja stabilno in varno napajanje naprav ter osrednjo točko za električno napeljavo.

Poleg tegaomogoča priključitev zasilnega napajanja, tako da lahko sistem deluje tudi v primeru izpada električne energije.

Zahvaljujoč 5A izhoduje mogoče priključiti več naprav, kar vam omogoča hkratno upravljanje na primer dveh sistemov za nadzor dostopa.

Naprava je idealna za domove, pisarne, poslovne stavbe in druge objekte.

Ključne lastnosti

1. Možnost priključitve zasilnega napajanja (UPS / baterija) – Omogoča vam vzdrževanje delovanja sistema za nadzor dostopa v primeru izpada električne energije.

2. Podpora za več naprav hkrati – Npr. dva sistema za nadzor dostopa, električne ključavnice, gumbi za izhod ali krmilniki, zahvaljujoč 5A izhodu.

3. Izhoda NC / NO – Združljivost z različnimi vrstami električnih ključavnic.

4. Nastavljiv čas zakasnitve – Prilagodljivost nastavitev časa zaklepanja od 0 do 15 sekund.

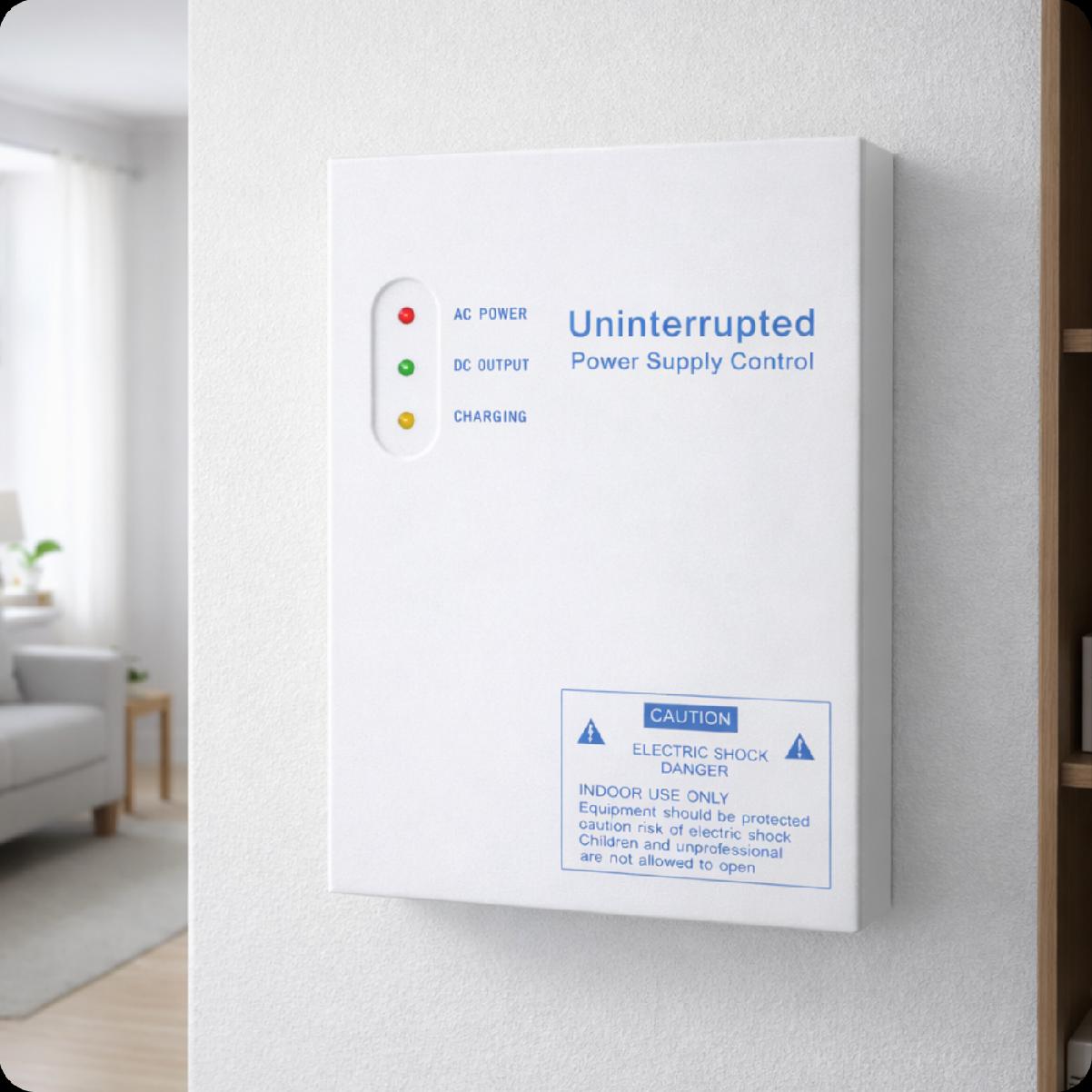

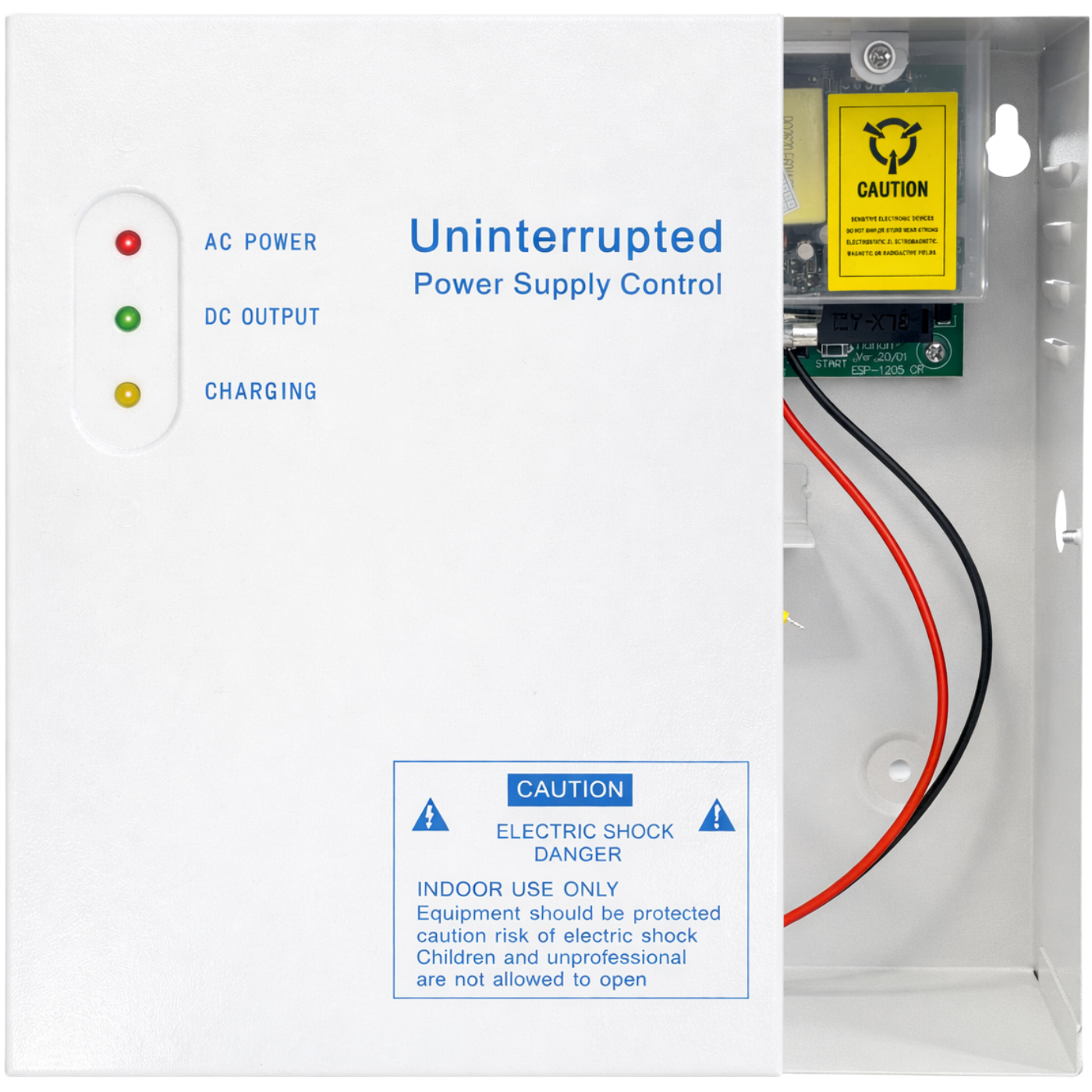

5. Vgrajena LED indikacija – LED diode prikazujejo stanje delovanja naprave, vključno s signalizacijo prisotnosti omrežnega napajanja, prikazom aktivnega izhoda enosmernega toka in obveščanjem o polnjenju.

6. Električna zaščita – Zaščita pred preobremenitvami in kratkimi stiki.

7. Podpora za različne naprave – Podpira elektromagnetne ključavnice, krmilnike dostopa, gumbe za izhod in zvonce.

8. Trdna konstrukcija – Izdelano iz trpežnih materialov, zagotavlja dolgotrajno uporabo.

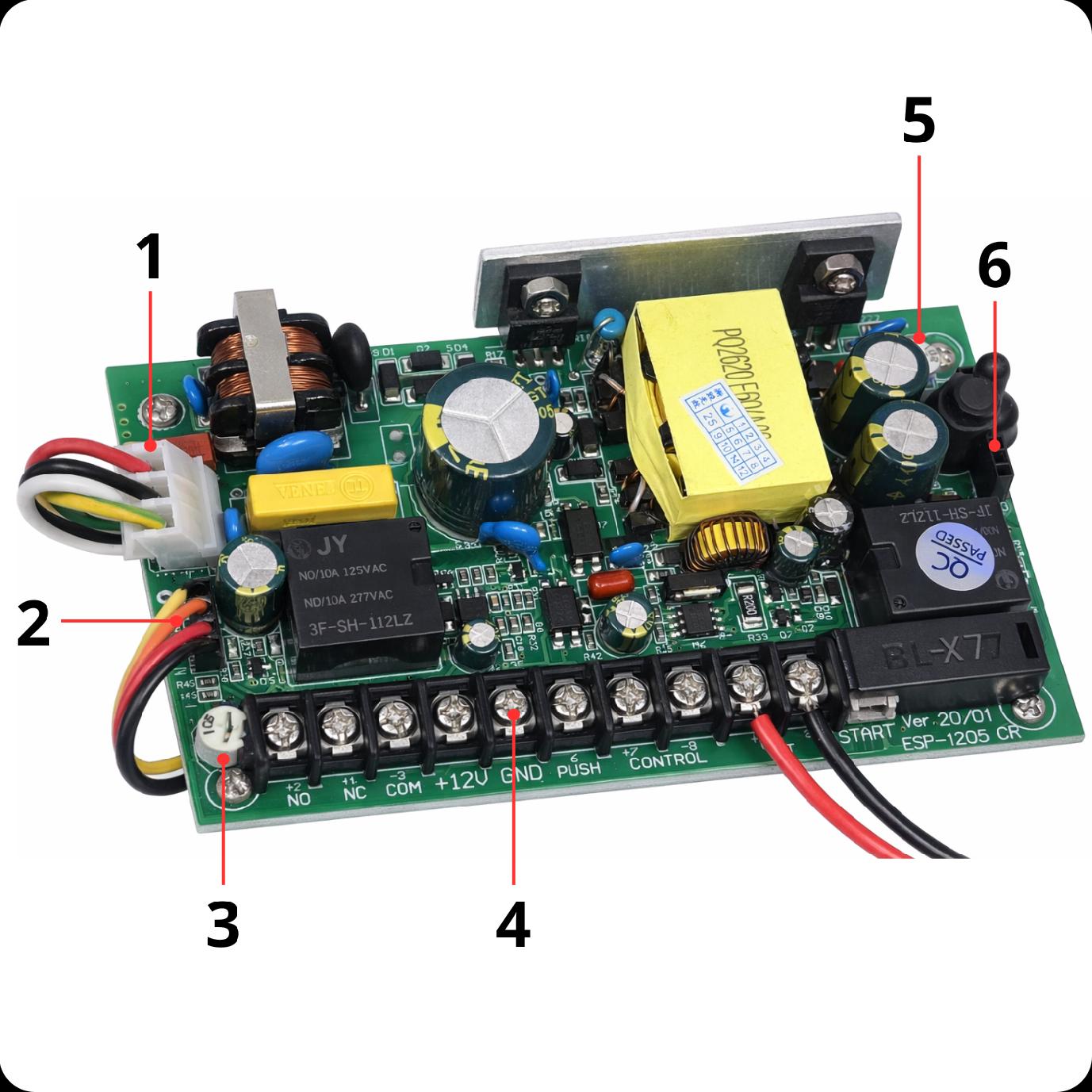

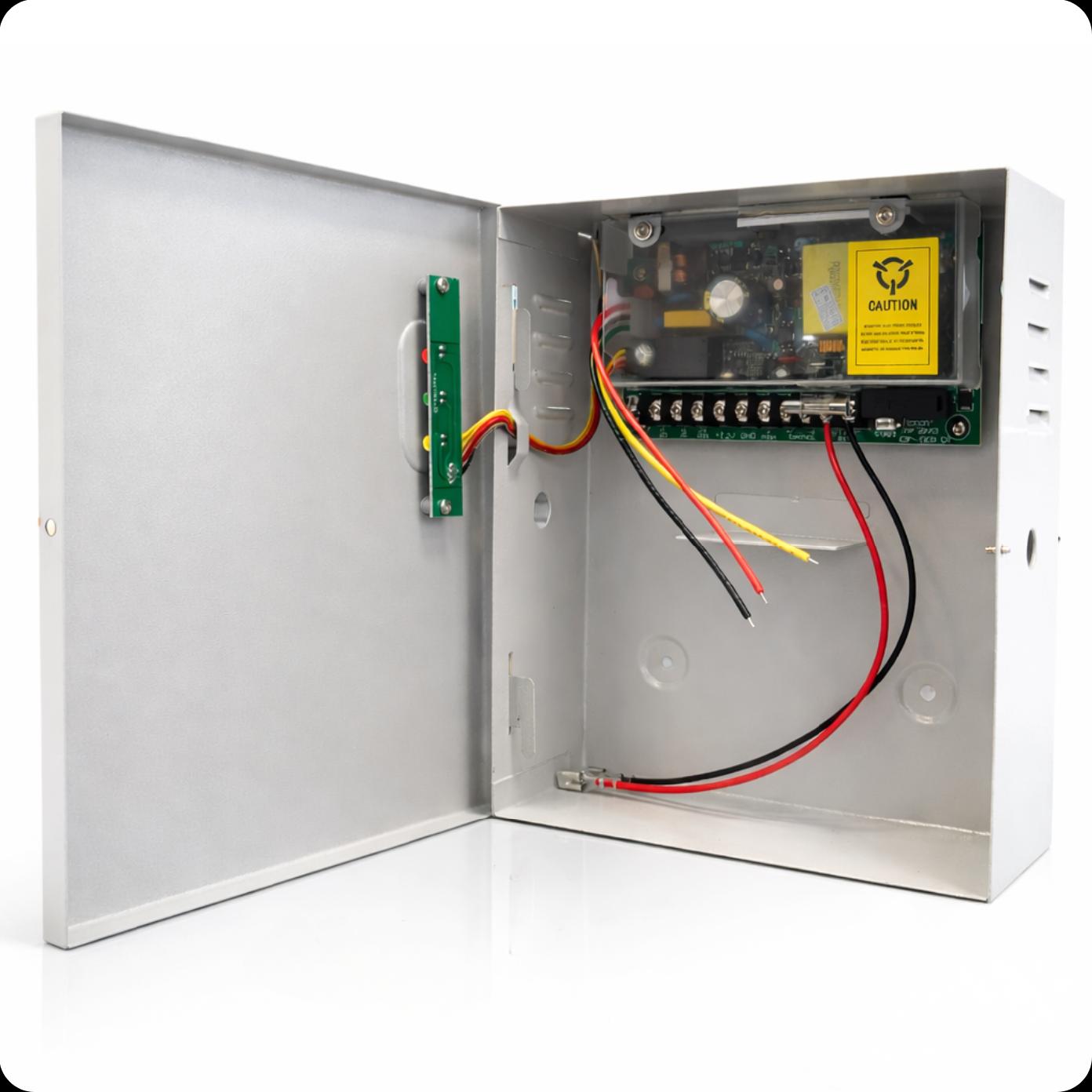

Komponente krmilnika

1. Vhodna moč A

Žice, ki napajajo vgrajeni napajalnik.

• Vhodna napetost: AC 100–260 V
• Frekvenca: 50–60 Hz

2. Napajanje za signalne diode

Priključek za priključitev napajalnih kablov LED diode, ki prikazujejo delovanje naprave.

3. Nastavitev časa potisnega releja

Potenciometer za nastavitev časa aktivacije releja po uporabi potisnega signala.

4. Izhodni priključki za napajanje

Priključna letev za priključitev zunanjih naprav.

• Izhodna napetost: 11,5–13,5 V DC
• Največji izhodni tok: 5 A

Opis kontakta:

• NO – Normalno odprt kontakt (napetost se pojavi po aktivaciji releja / pritisnem signalu).
• NC – Normalno zaprt kontakt (napetost izgine po aktivaciji releja / pritisnem signalu).
• COM – Skupni kontakt releja (običajno ozemljitev).
• +12V – Konstantna izhodna moč 12 V.
• GND – Ozemljitev napajanja.
• push – Krmilni vhod, kratek stik z GND aktivira rele.
• control (+ / −) – Krmilni vhod napetosti 5–24 V, deluje podobno kot potisni vhod.
• battery (+/−) – Priključek za priključitev 12V rezervne baterije.

5. Nastavitev izhodne napetosti

Potenciometer omogoča nastavitev izhodne napetosti v območju 11,5–13,5 V DC.

6. Sistem za filtriranje napetosti

Sekcija kondenzatorjev, ki stabilizirajo napetost in zmanjšujejo motnje napajanja.

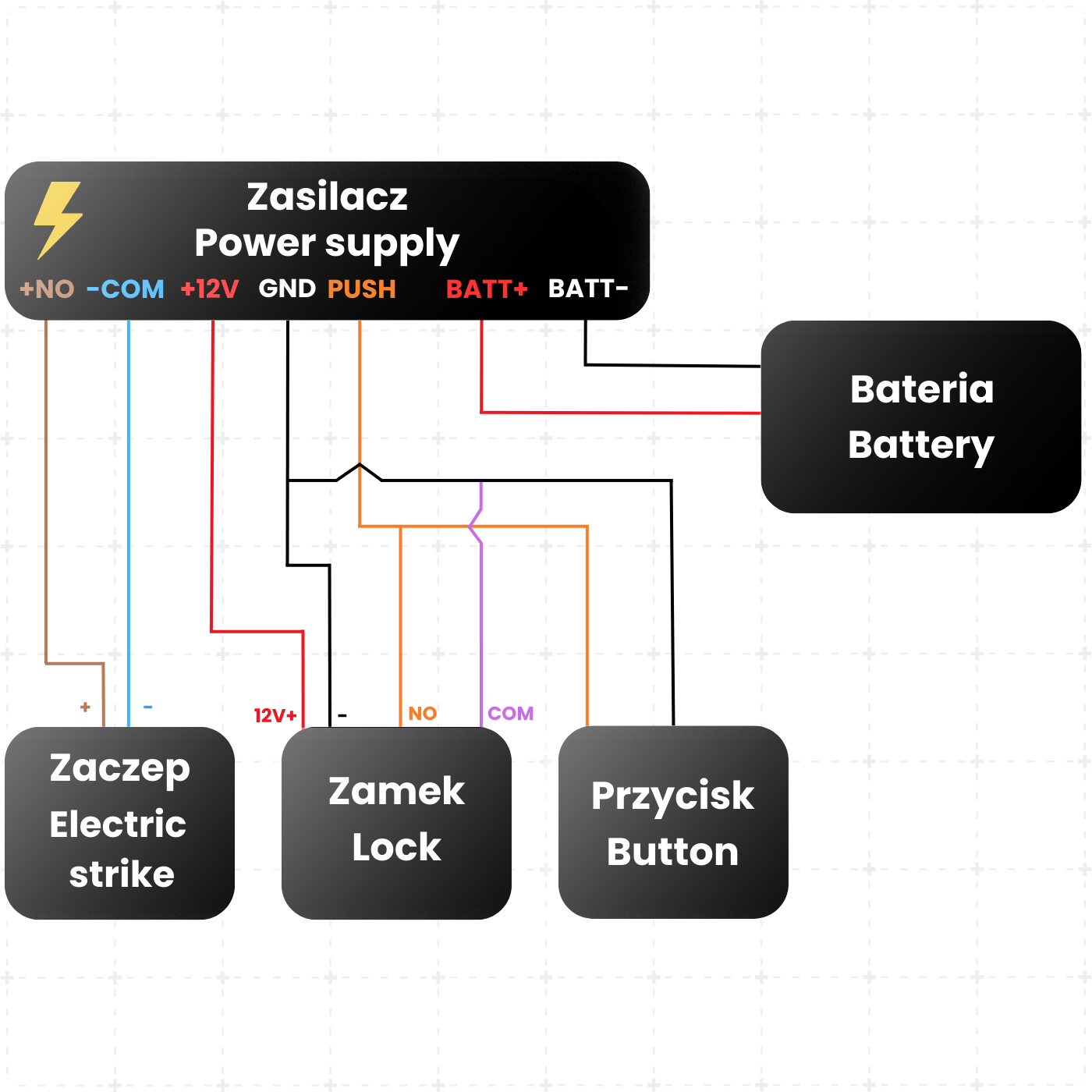

Diagram ožičenja napajanja

1. Priklop napajalnika na naprave

Izhod +12 V (rdeča žica) iz napajalnika se uporablja za napajanje naprav sistema za nadzor dostopa, kot sta elektromagnetna ključavnica ali krmilnik.

Priključek GND (črna žica) je skupna ozemljitev namestitve. Žici +12 V in GND morata biti priključeni na ustrezne vhode za napajanje naprave.

2. Priklop električne ključavnice

Električna ključavnica je priključena na priključka +NO (rjava žica) in -COM (modra žica).

Ko je sistem aktiviran, se kontakta NO in COM kratko skleneta, kar dovede napetost in odpre vrata.

3. Priklop elektromagnetne ključavnice

Elektromagnetno ključavnico je treba priključiti na priključka +12V (rdeča žica) in GND (črna žica).

Med delovanjem sistema se napajanje ključavnice začasno prekine, kar omogoči odpiranje vrat.

4. Priklop gumba za izhod

Gumb za izhod je treba priključiti na priključka push (oranžna žica) in GND (črna žica).

Ko pritisnete gumb, se pritisk v kratkem stiku s GND, kar takoj odklene vrata.

5. Priklop baterije (zasilno napajanje)

12-voltno baterijo lahko priključite na priključka batt+ (rdeča žica) in batt- (črna žica).

Baterija zagotavlja delovanje sistema v primeru izpada električne energije.

Specifikacije Tehnične specifikacije

• Vhodna napetost: AC 100–260 V / 50–60 Hz
• Izhodna napetost: 11,5–13,5 V DC (nastavljivo)
• Največji izhodni tok: 5 A
• Odstopanje napetosti: ≤ 50 mV
• Polnilna napetost brez obremenitve: 16,5 V
• Polnilna napetost s priključeno baterijo: 13,8 V
• Podprta baterija: 12 V / 7 Ah
• Izklopna napetost baterije: 9,2 V
• Vhodna napetost: 5–24 V DC
• Vrsta zaklepanja izhoda: NC / NO

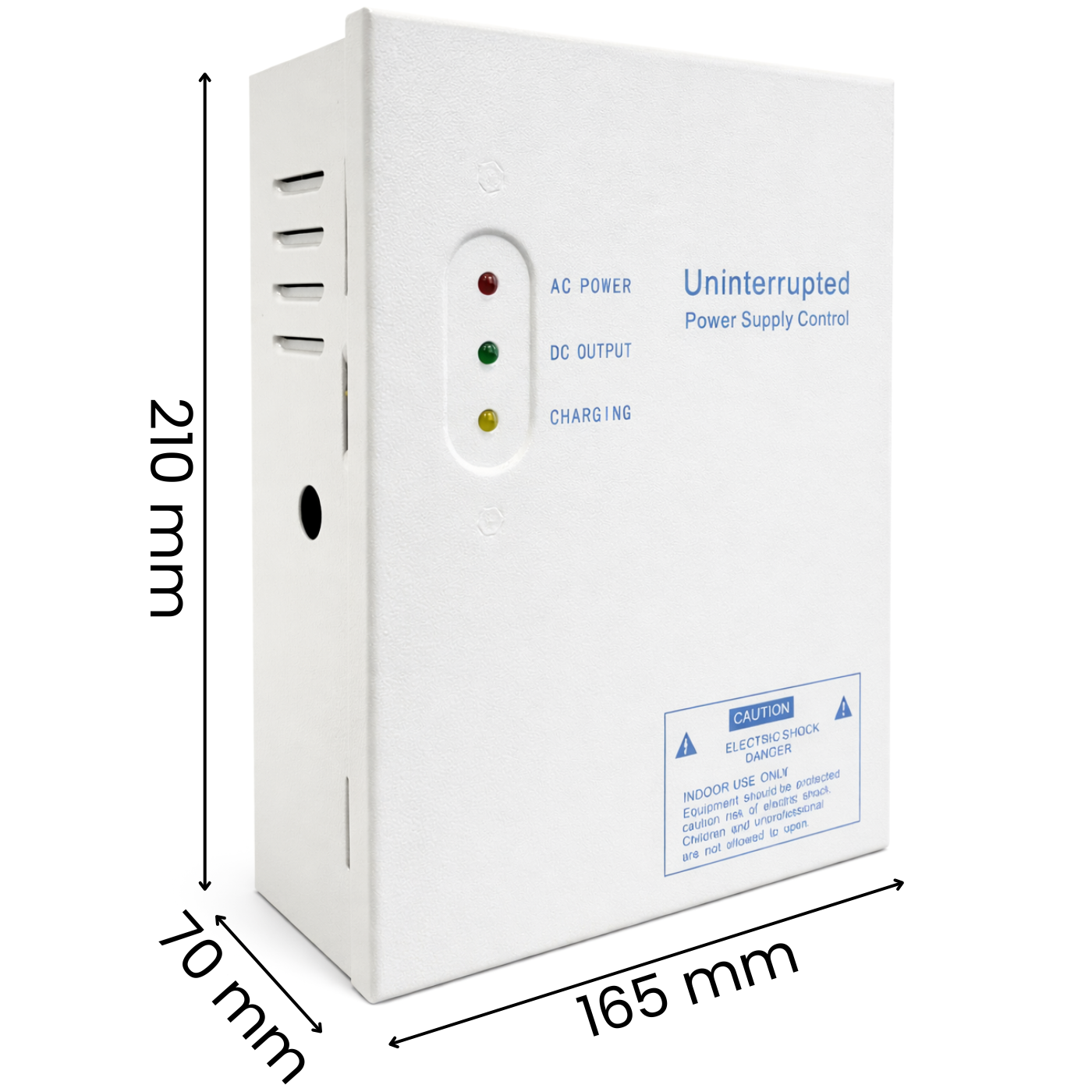

• Dimenzije: 210 × 165 × 70 mm
• Teža: 1 kg

Komplet vsebuje

• 1× napajalnik 208CK-D DC 12V 5A
• 1× priročnik
