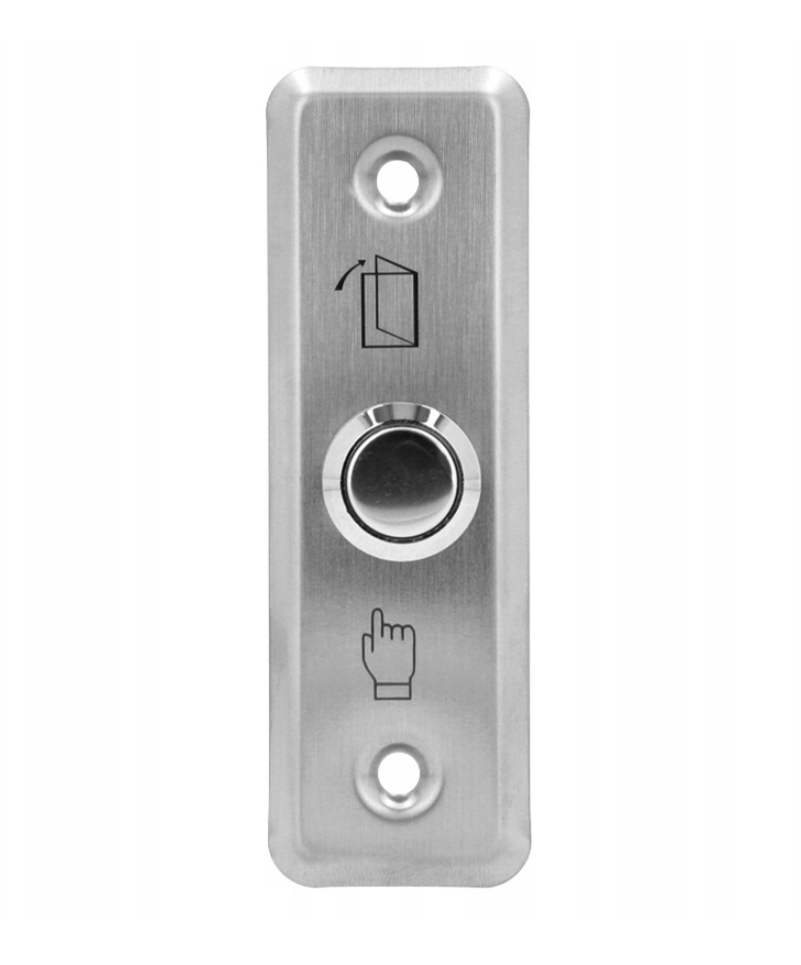

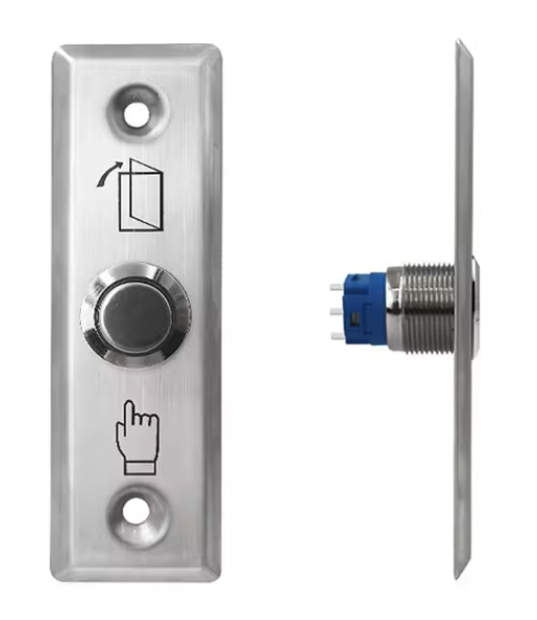

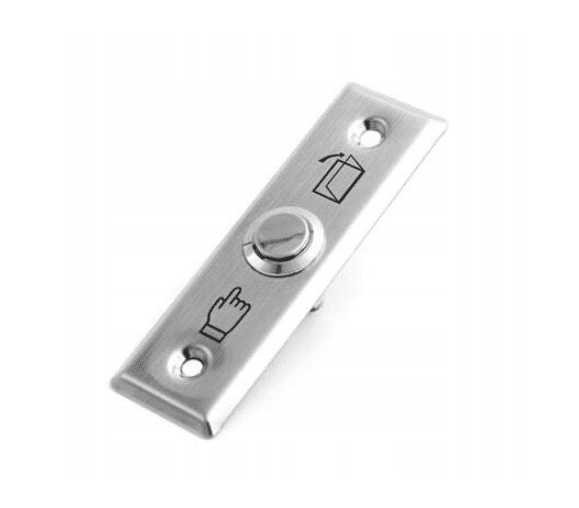

shumee Vgradni gumb za izhod S28

Izhodni gumb podjetja Spreest za sisteme nadzora dostopa je robustna in zanesljiva rešitev, ki omogoča

hitro in enostavno odpiranje priključene električne ključavnice. Ta gumb

, zasnovan z mislijo na vzdržljivost in eleganco, je popoln dodatek k vsakemu sistemu nadzora dostopa.

• Specifikacija Vrsta kontakta:
• NO, monostabilen Vrsta izdelka:
• Tipka za izhod zunanji/notranji Montaža:
• Nadometna Obremenitev kontakta:
• 3 A / 12–24 V AC/DC Material:
• Nerjaveče jeklo Stopnja zaščite pred vdorom: IP40
• (priporočeno za notranjo uporabo) Barva:
• Srebrna Načrtovana življenjska doba:
• 500000 pritiskov Teža:

0,03 kg

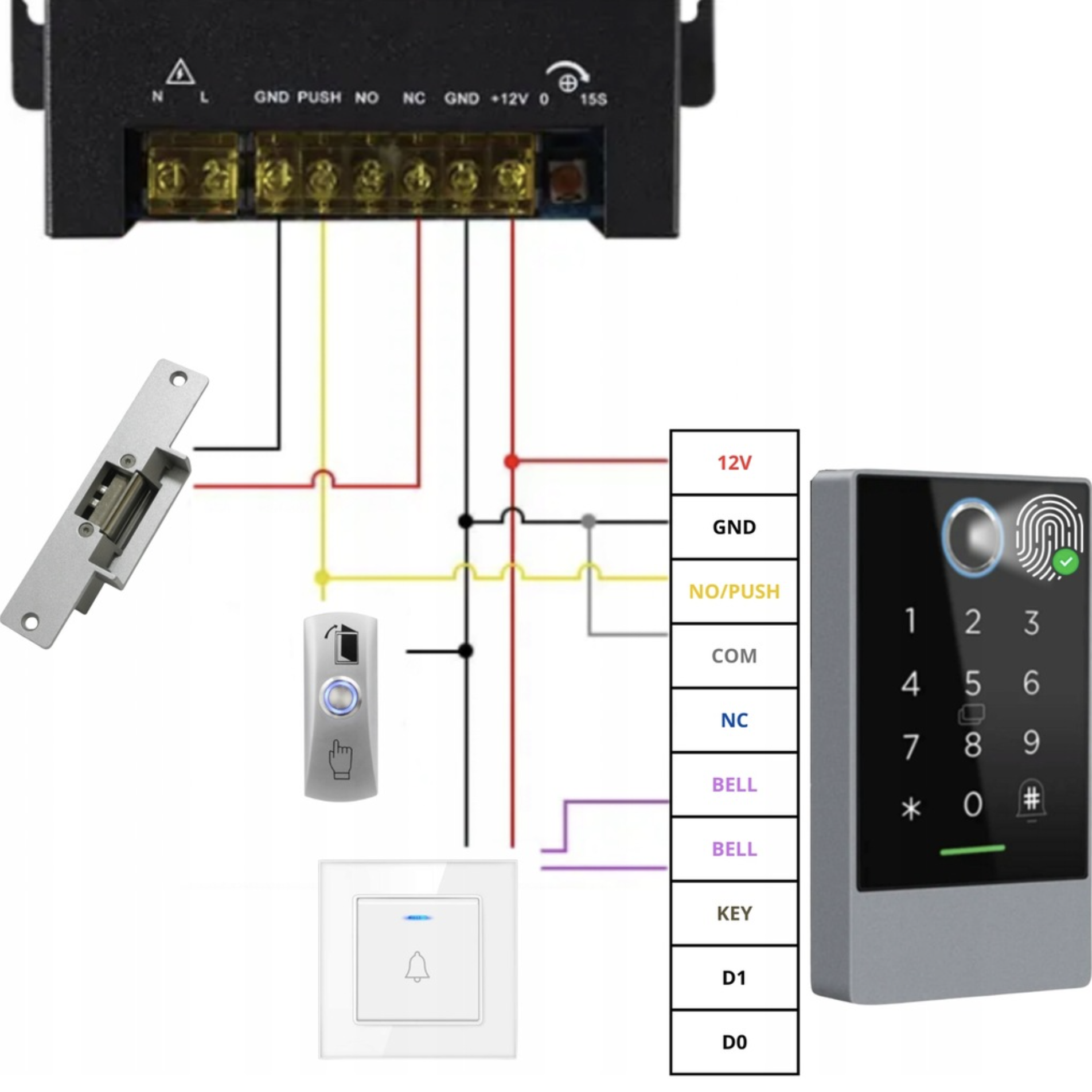

Primer integracije gumba za izhod s sistemom za nadzor dostopa

1. Priključitev napajanja: Vhodna napetost:

Fazna (modra) in nevtralna (rdeča) žica napajalnika (AC 230V 50Hz) sta priključeni na priključka L in N krmilnika napajalnika.

2. Priključitev električne ključavnice (električna ključavnica): NO (normalno odprt) izhod:

NO izhod (rumena žica) krmilnika napajalnika je priključen na en konec električne ključavnice. COM izhod (skupni):

COM izhod (črna žica) krmilnika napajanja je priključen na drugi konec ključavnice. Ko je aktiviran, se vezje sklene in odklene ključavnico.

3. Priključitev gumba za izhod: Gumb za izhod:

Gumb za izhod (DOOR EXIT) je priključen na priključka PUSH (rumena žica) in GND (črna žica) na krmilniku napajanja. S pritiskom na gumb se ključavnica odpre, kar vam omogoča, da zapustite sobo.

4. Priključitev kombinirane ključavnice: Napajanje kombinirane ključavnice:

Izhoda +12V (rdeča žica) in GND (črna žica) krmilnika napajanja sta priključena na ustrezne priključke na kombinirani ključavnici in napajata napravo. Krmiljenje ključavnice:

Izhoda NO/PUSH (rumena žica) in COM (siva žica) krmilnika napajanja sta priključena na ustrezne priključke na kombinirani ključavnici, kar omogoča upravljanje ključavnice z vneseno kodo.

5. Priključitev žičnega zvonca: Zvonec:

Žice zvonca so priključene na priključke BELL (vijolična žica) na krmilniku napajanja, kar omogoča zvočni signal ob vstopu.

• Komplet vsebuje

Gumb 10B
