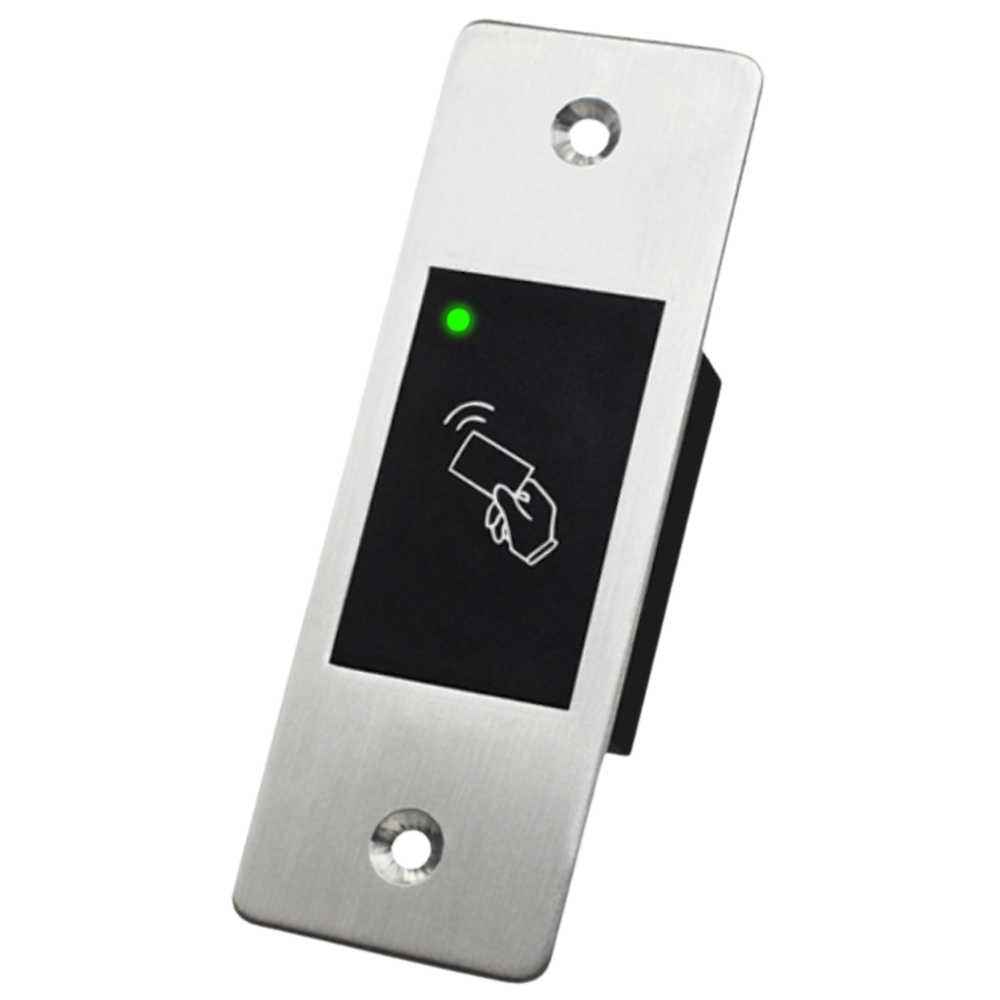

shumee Elektronska ključavnica S99 E1

Odkrijte zanesljiv in priročen način za učinkovito zavarovanje in enostaven nadzor dostopa do vaših vrat.

Elektronska ključavnica Spreest je kombinacija visokokakovostne izdelave (kovinsko, vodoodporno ohišje IP66) s sodobno tehnologijo identifikacije RFID (kartice EM 125 kHz).

Zahvaljujoč avtonomnemu delovanju in podpori za kartico Mastercard sta konfiguracija in upravljanje avtorizacij intuitivna in preprosta. vsakodnevna uporaba.

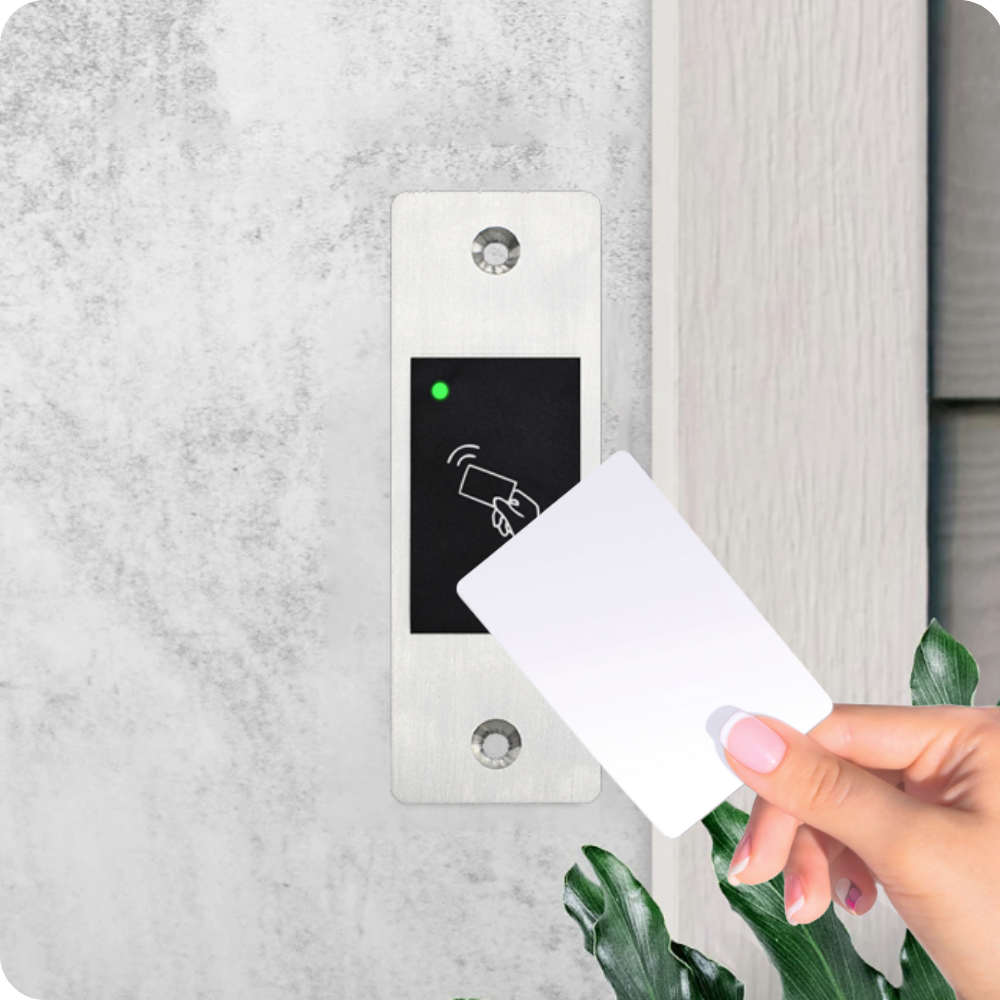

Ta kompaktni krmilnik se popolnoma prilega podboju vrat in omogoča varen vstop tako v vaš dom kot tudi v vaše podjetje, skladišče ali drug objekt.

Ključne lastnosti

1. Avtonomni nadzor dostopa: Dodatne krmilne enote niso potrebne – vse nastavitve in podatki so shranjeni v sami napravi.

2. Vodoodporno kovinsko ohišje (IP66): Idealno za zunanjo uporabo, saj zagotavlja odpornost na dež, vlago in različne vremenske razmere.

3. Podpora za 3000 kartic: Velika uporabniška zmogljivost – idealno za podjetja, skladišča ali objekte z veliko zaposlenimi ali gosti.

4. Priložena administratorska kartica (Master Card): Omogoča hitro in intuitivno dodajanje ali odstranjevanje dovoljenj za dostop brez zapletenega programiranja.

5. Način zaklepanja: Omogoča, da so vrata ves čas odprta (npr. pri vnosu blaga ali med vzdrževalnimi deli).

6. Tribarvni LED indikator: Hitro obvešča o trenutnem stanju naprave (rdeča/rumena/zelena), tako da veste, ali je ključavnica zaklenjena, v načinu programiranja ali odklenjena.

7. Široke možnosti priključitve: Naprava lahko deluje z različnimi vrstami napajanja (9–24 V DC), električnimi ključavnicami (NO/NC) in sodeluje tudi z izhodnim gumbom (REX) – to zagotavlja prilagodljivo namestitev v različne objekte.

8. Varnost uporabe: Ključavnica ima vgrajeno zaščito (vključno z diodo 1N4004) za zaščito pred prenapetostjo. Napravo lahko varno uporabljate v profesionalnih sistemih za nadzor dostopa.

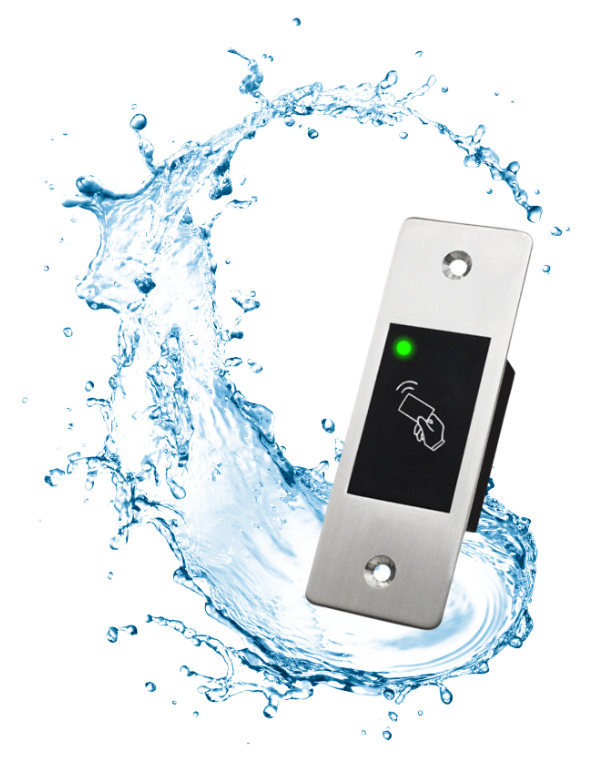

Vodoodporno ohišje IP66

Vodoodporno ohišje IP66 zagotavlja zanesljivo zaščito pred dežjem, vlago in prahom, zaradi česar je odlična izbira za montažo na zunanje okvirje vrat. Zahvaljujoč trdni kovinski konstrukciji in posebnim tesnilom naprava ohranja polno funkcionalnost ne glede na vremenske razmere, kar zagotavlja varnost in neprekinjeno delovanje.

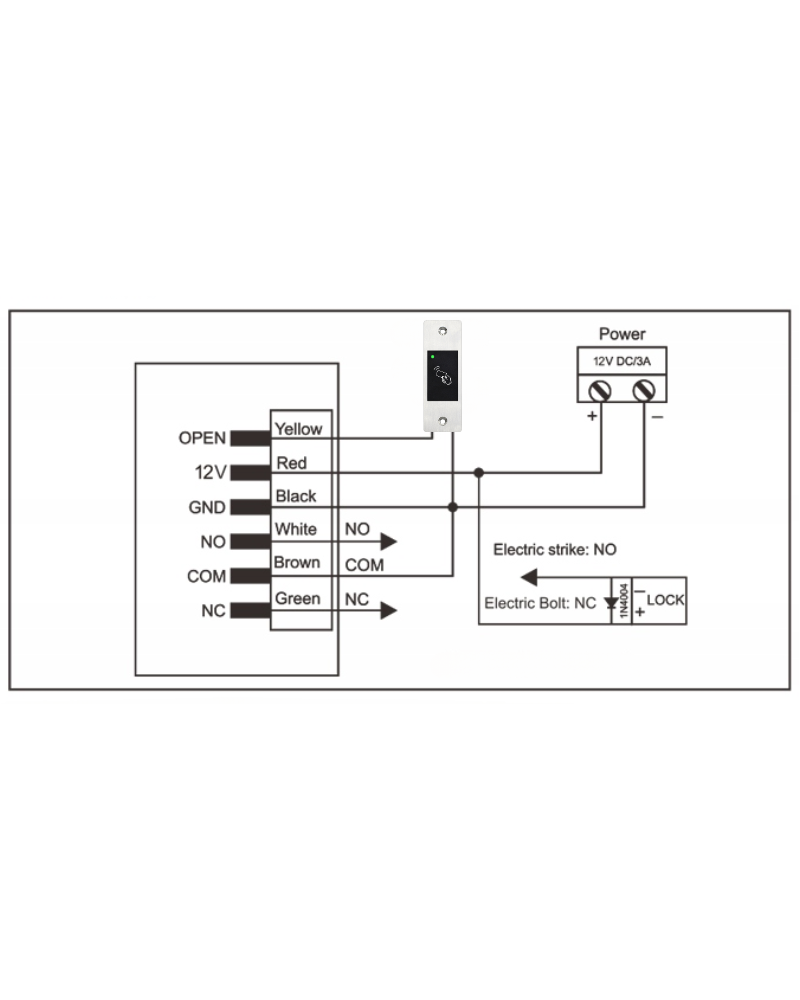

Diagram povezave

Naprava podpira številne funkcije zaradi preprostih in prilagodljivih možnosti povezave. Spodaj je opis vsake žice, njenega simbola in njene uporabe – tako za standardno kot specializirano napajanje (napajanje za nadzor dostopa).

Opis žice ključavnice:

Rumena – ODPRTO – Vhod gumba za zahtevo po izhodu (REX – Zahteva za izhod) – Omogoča odpiranje vrat od znotraj.

Rdeča – 12 V – Napajanje naprave 9–24 V DC (običajno 12 V DC)

Črna – GND – Ozemljitev – skupno za napajanje in rele.

Bela – NO – Normalno odprt relejni kontakt – Uporablja se npr. za električne ključavnice tipa NO.

Rjava – COM – Skupna relejna linija – Potrebna pri priključevanju naprav na NO ali NC.

Zelena – NC – Normalno odprt relejni kontakt – Uporablja se npr. za elektromagnetne ključavnice NC.

Primer uporabe

Naprava omogoča upravljanje različnih elementov nadzora dostopa:

Gumb za izhod (REX): Ob pritisku odpre vrata od znotraj – priročno v pisarnah, skladiščih itd.

→ Priključeno na priključek OPEN (rumen).

Napajanje: Lahko se priključi na standardno 12V DC napajanje ali posebno napajanje za nadzor dostopa napajanje (DC 12 V/3 A).

→ priključka 12 V (rdeč) in GND (črn).

Električna ključavnica: Naprava odpre ključavnico po branju veljavne kartice ali prstnega odtisa.

→ Povezava prek NO (bela) in COM (rjava).

Električna ključavnica / električni zapah (električni zapah): Uporablja se za steklena ali kovinska vrata – deluje v zaprtem načinu.

→ Povezava prek NC (zelena) in COM (rjava).

Pomembno

*Pri priključitvi na standardno napajanje je treba namestiti zaščitno diodo. 1N4004 (vključeno v komplet).

To ščiti napravo pred poškodbami.

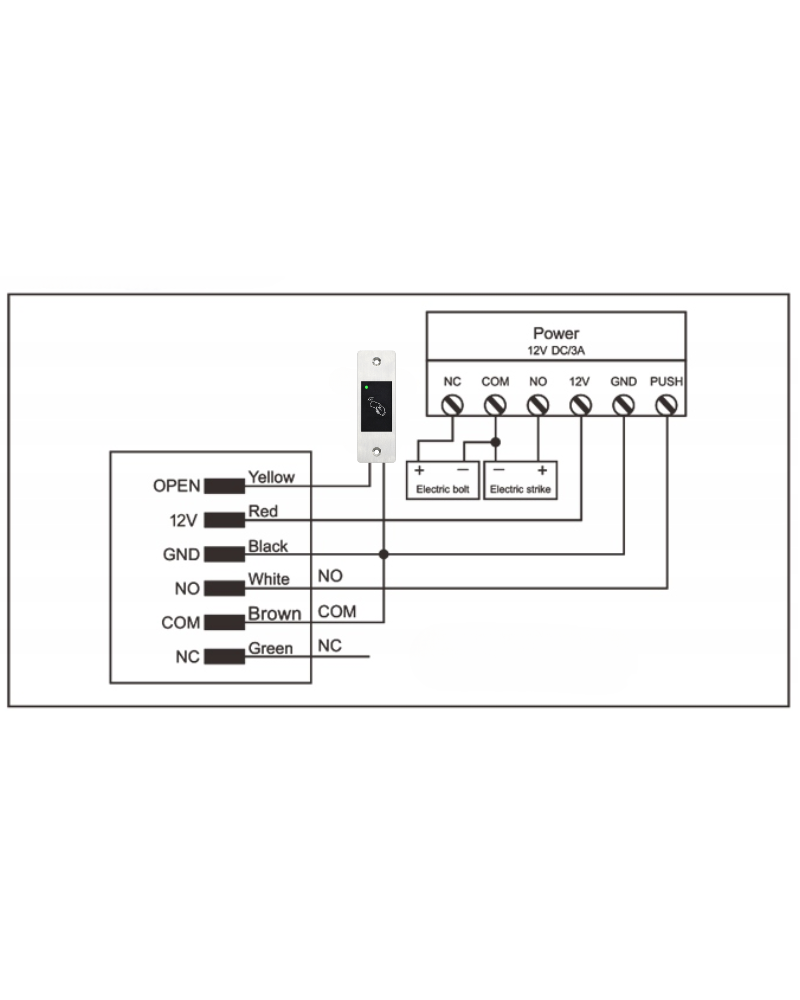

*Pri uporabi specializiranega napajalnika za nadzor dostopa dioda ni potrebna, priključek pa se izvede neposredno na ustrezne napajalne priključke (NC, NO, COM, PUSH itd.).

Zahvaljujoč tej univerzalni shemi se lahko naprava uporablja tako v preprostih domačih instalacijah kot v profesionalnih sistemih za nadzor dostopa v podjetjih, skladiščih, šolah in drugih objektih.

Tehnične specifikacije

• Uporabniška zmogljivost: 3000 kartic
• Napajalna napetost: 9–24 V DC (konstantna, stabilizirana)
• Miren tok: ≤25 mA
• Aktivni tok: ≤100 mA
• Čitalnik bližinskih kartic:
• EM tehnologija – bližinska kartica 125 kHz
• Domet branja – približno 2 cm
• Priključki: Relejni izhod, gumb za zahtevo po izhodu (REX)
• Rele:
• Čas delovanja releja – 0–99 sekund (privzeto 5 sekund)
• Obremenitev relejnega izhoda – največ 2 A
• Delovna temperatura: –25℃ ~ 60℃ (-13℉ ~ 140℉)
• Delovna vlažnost: 20 % relativne vlažnosti ~ 98 % relativne vlažnosti
• Vodoodpornost: IP66
• Barva: srebrna in črna
• Material: Plošča s cinkovo ​​zlitino

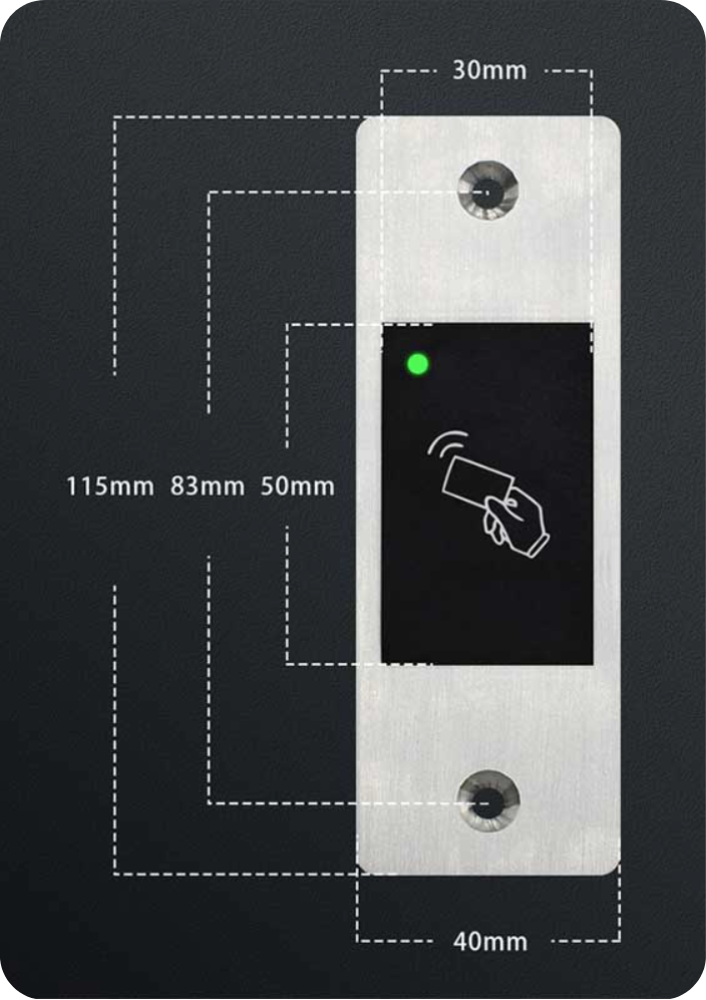

• Dimenzije: 115 mm x 40 mm x 30 mm
• Teža naprave: 105 g

Komplet vključuje

• 1× elektronsko ključavnico S99 E1
• 1× kartico za dostop MasterCard
• 1× komplet dodatne opreme Navodila za sestavljanje
• 1× Uporabniški priročnik

Navodila v poljščini v elektronski različici so na voljo v prenosljivi prilogi. Najdete jih pod opisom našega izdelka.
